VB-7000系列电动温度调节阀

- 产品型号:
- VB-7000系列
- 产品口径:
- 50-200mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、产品概述：

用途：VB-7000系列法兰阀调节阀用于空调通风、热处理厂的工业和工厂流体控制。

结构：VB-7000系列法兰阀调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。

安装：

1.按阀体显示的流动方向安装

2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。

3.管道与阀体相连接时必须完全吻合。并不受振动。

4.用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体。

5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。

6.需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。

7.阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。

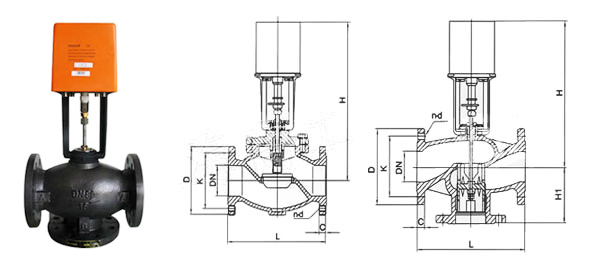

二、外形尺寸：

三、阀门的型号及尺寸：

型号		规格 DN（mm）	主要尺寸（mm）							行程 (mm)	执行程 △Pmax	关闭压差
二通	三通	规格 DN（mm）	L	H	H1	D	K	C	n-d	行程 (mm)	(KPa)
VB7200-50	VB7300-50	50	23	450	145	165	125	20	4-18	45	500	500
VB7200-65	VB7300-65	65	290	468	150	185	145	20	4-18	45	400	400
VB7200-80	VB7300-80	80	310	475	185	200	160	20	8-18	45	300	300
VB7200-100	VB7300-100	100	350	475	205	220	180	22	8-18	45	300	300
VB7200-125	VB7300-125	125	400	504	230	250	210	22	8-18	45	200	200
VB7200-150	VB7300-150	150	410	532	280	285	240	24	8-22	45	100	100
VB7200-200	VB7300-200	200	520	550	280	340	295	30	12-22	45	100	100

订货须知：
一、①VB-7000电动温度调节阀产品名称与型号②VB-7000电动温度调节阀口径③VB-7000电动温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的VB-7000电动温度调节阀型号，请按VB-7000电动温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
