H46Y双法兰双瓣缓闭止回阀

- 产品型号:
- H46Y
- 产品口径:
- 2-48"
- 产品压力:
- 150LB-2500LB
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、H46Y双法兰双瓣缓闭止回阀概述：

止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
　　我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H46型双法兰双瓣旋启式止回阀和H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。

结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。

二、旋启式止回阀特性对比:

结构形式	H46型对夹式双瓣旋启式止回阀	H44型法兰单瓣旋启式止回阀
水锤压力	水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快	很大，阀瓣行程长，需要较长的关闭时间
水锤压力	H76型的水锤压力只有H44型的1/2～1/5
尺寸重量	结构长度很短、体积小、重量轻。为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价	结构长度很长，体积笨大，重量很重
尺寸重量	H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10
流体阻力	小，流体阻力系数ξ为2.6～0.7。随着阀门口径的增大，流体阻力系数减小。	小，流体阻力系数ξ为1.3～3，但低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大。
安装	可水平安装或垂直安装，重量轻，不必为阀门设置支座。	可水平安装或垂直安装，大口径阀门重量重，需设置支座
开启压力	很小，阀瓣在很小的压差下就能完全打开	较大，阀瓣在较大的压差下才能完全打开
可靠性	阀门为整体结构，简单紧凑。阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。	阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

三、主要零部件材料：

	公称压力	PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa
	型号	H46Y-C	H46W-P	H46W-P8	H46W-P3	H46W-R	H46W-R8	H46W-R3
主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	阀瓣	CF8	CF8	CF8	CF3	CF8M	CF8M	CF3M
	阀轴	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	0Cr17Ni12Mo2	00Cr17Ni14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
适用工况	适用温度(℃)	-29～425	-196～540		-196～425	-196～540		-196～455

四、PN1.0MPa主要外形连接尺寸及重量：

公称通径	公称压力PN1.0MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	20	4-Φ18
65	67	180	145	120	20	4-Φ18
80	73	195	160	135	22	4-Φ18
100	73	215	180	155	22	8-Φ18
125	86	245	210	185	24	8-Φ18
150	98	280	240	210	24	8-Φ23
200	127	335	295	265	26	8-Φ23
250	146	390	350	320	28	12-Φ23
300	181	440	400	368	28	12-Φ23
350	184	500	460	428	30	16-Φ23
400	191	565	515	482	32	16-Φ25
450	203	615	565	532	32	20-Φ25
500	219	670	620	585	34	20-Φ25
600	222	780	725	685	36	20-Φ30
700	305	895	840	800	38	24-Φ30
800	305	1010	950	905	44	24-Φ34
1000	432	1220	1160	1115	50	28-Φ34
1200	524	1450	1380	1325	56	32-Φ41

五、PN1.6MPa主要外形连接尺寸及重量：

公称通径	公称压力PN1.6MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	16	4-Φ18
65	67	180	145	120	18	4-Φ18
80	73	195	160	135	20	8-Φ18
100	73	215	180	155	20	8-Φ18
125	86	245	210	185	22	8-Φ18
150	98	280	240	210	24	8-Φ23
200	127	335	295	265	26	12-Φ23
250	146	405	355	320	30	12-Φ25
300	181	460	410	375	30	12-Φ25
350	184	520	470	435	34	16-Φ25
400	191	580	525	485	36	16-Φ30
500	219	705	650	608	44	20-Φ34

六、PN2.5MPa主要外形连接尺寸及重量：

公称通径	公称压力PN2.5MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	16	4-Φ18
65	67	180	145	120	18	4-Φ18
80	73	195	160	135	20	8-Φ18
100	73	215	180	155	20	8-Φ23
125	86	245	210	185	22	8-Φ25
150	98	280	240	210	24	8-Φ25
200	127	335	295	265	26	12-Φ25
250	146	405	355	320	30	12-Φ30
300	181	460	410	375	30	12-Φ30
350	184	520	470	435	34	16-Φ34
400	191	580	525	485	36	16-Φ34
500	219	705	650	608	44	20-Φ41

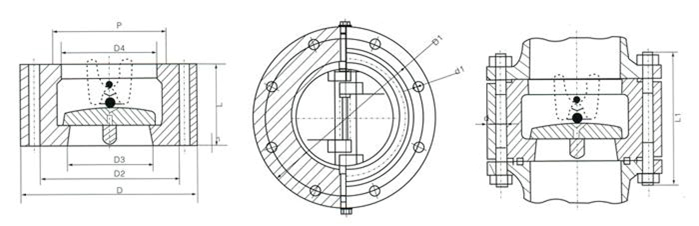

七、150-300BL主要外形连接尺寸及重量：

压力级	口径		尺寸(mm)												重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓数量	螺孔直径d1		n		螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	螺栓数量	in	mm	n		螺栓数量	in	mm	RF	RJ
Class150 PN2.0MPa	2	50	60	152	120.5	92	102	51	56	82.55	4	3/4	19	1.6	7	4	5/8	M16	140	155
	2 1/2	65	67	178	139.5	105	121	65	73	101.6	4	3/4	19	1.6	9	4	5/8	M16	150	165
	3	80	73	190	152.5	127	133	80	88	114.3	4	3/4	19	1.6	12	4	5/8	M16	160	175
	4	100	73	229	190.5	157	171	102	108	149.225	8	3/4	19	1.6	19	8	5/8	M16	170	185
	5	125	86	254	216	186	194	127	132	171.45	8	7/8	22	1.6	25	8	3/4	M20	190	205
	6	150	98	279	241.5	216	219	152	160	193.675	8	7/8	22	1.6	32	8	3/4	M20	205	220
	8	200	127	343	298.5	270	273	203	210	247.65	8	7/8	22	1.6	63	8	3/4	M20	240	255
	10	250	146	406	362	324	330	254	266	304.801	12	1	25	1.6	93	12	7/8	M24	270	285
	12	300	181	483	432	381	406	305	310	381.001	12	1	25	1.6	170	12	7/8	M24	310	325
	14	350	184	533	476	413	425	350	355	396.876	12	1 1/8	29	1.6	199	12	1	M27	325	340
	16	400	191	597	540	470	483	400	405	454.026	16	1 1/8	29	1.6	246	16	1	M27	340	355
	18	450	203	635	578	533	546	450	455	517.526	16	1 1/4	32	1.6	290	16	1 1/8	M30	365	380
	20	500	219	699	635	584	597	500	505	558.801	20	1 1/4	32	1.6	348	20	1 1/8	M30	385	400
	24	600	222	813	749.5	692	711	600	605	673.101	20	1 1/4	35	1.6	396	20	1 1/4	M33	405	420
	28	700	305	837	795.5	762	_	700	700	_	40	7/8	22	1.6	1270	40	3/4	M20	455	_
	30	750	305	887	846	813	_	746	750	_	44	7/8	22	1.6	1987	44	3/4	M20	455	_
	32	800	305	941	900	864	_	796	800	_	48	7/8	22	1.6	2925	48	3/4	M20	460	_
	36	900	368	1057	1009.5	972	_	898	910	_	44	1	25	1.6	1430	44	7/8	M24	540	_
	42	1050	432	1226	1171.5	1130	_	1050	1055	_	48	1 1/8	29	1.6	2377	48	1	M27	625	_
	48	1200	524	1392	1335	1289	_	1200	1205	_	44	1 1/4	32	1.6	4174	44	1 1/8	M30	740	_
Class300 PN5.0MPa	2	50	60	165	127	92	108	51	58	82.55	8	3/4	19	1.6	8	8	5/8	M16	155	175
	2 1/2	65	67	190	149	105	127	65	73	101.6	8	7/8	22	1.6	10	8	3/4	M20	175	195
	3	80	73	210	168.5	127	146	80	88	123.825	8	7/8	22	1.6	14	8	3/4	M20	190	210
	4	100	73	254	200	157	175	102	108	149.225	8	7/8	22	1.6	23	8	3/4	M20	195	215
	5	125	86	279	235	186	210	127	132	171.45	8	7/8	22	1.6	41	8	3/4	M20	215	235
	6	150	98	318	270	216	241	152	160	211.138	12	7/8	22	1.6	45	12	3/4	M20	230	250
	8	200	127	381	330	270	302	203	210	269.876	12	1	25	1.6	78	12	7/8	M24	280	300
	10	250	146	445	387.5	324	356	254	266	323.851	16	1 1/8	29	1.6	115	16	1	M27	315	335
	12	300	181	521	451	381	413	305	310	381.001	16	1 1/4	32	1.6	242	16	1 1/8	M30	365	385
	14	350	222	584	514.5	413	457	350	355	419.101	20	1 1/4	32	1.6	360	20	1 1/8	M30	410	430
	16	400	232	648	571.5	470	508	400	405	469.901	20	1 3/8	35	1.6	489	20	1 1/4	M33	435	455
	18	450	264	711	628.5	533	575	450	455	533.401	24	1 3/8	35	1.6	558	24	1 1/4	M33	475	495
	20	500	292	775	686	584	635	500	505	584.201	24	1 3/8	35	1.6	766	24	1 1/4	M33	510	535
	24	600	318	914	813	692	749	600	608	692.151	24	1 5/8	41	1.6	1190	24	1 1/2	M39	560	585
	30	750	368	991	921	845	_	735	740	_	36	1 1/2	38	1.6	1996	36	1 3/8	M36	650	_
	36	900	483	1172	1089	1010	_	873	880	_	32	1 3/4	45	1.6	2660	32	1 5/8	M42	800	_
	42	1050	568	1334	1245	1168	_	1035	1045	_	36	1 7/8	48	1.6	5515	36	1 3/4	M45	920	_
	48	1200	629	1511	1416	1327	_	1179	1190	_	40	2	51	1.6	6239	40	1 7/8	M48	1010	_

八、600-1500BL主要外形连接尺寸及重量：

压力级	口径		尺寸(mm)												重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓数量	螺孔直径d		n		螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	螺栓数量	in	mm	n		螺栓数量	in	mm	RF	RJ
Class600 PN11.0MPa	2	50	60	165	127	92	108	51	58	82.55	8	3/4	19	6.4	8	8	5/8	M16	175	180
	2 1/2	65	67	190	149	100	127	65	73	101.6	8	7/8	22	6.4	10	8	3/4	M20	195	200
	3	80	73	210	168	127	146	80	88	123.825	8	7/8	22	6.4	14	8	3/4	M20	210	215
	4	100	79	273	216	157	175	102	108	149.225	8	1	25	6.4	30	8	7/8	M24	235	240
	5	125	105	330	266.5	186	210	127	136	180.975	8	1 1/8	29	6.4	58	8	1	M27	280	285
	6	150	136	356	292	216	241	152	162	211.138	12	1 1/8	29	6.4	81	12	1	M27	320	325
	8	200	165	419	349	270	302	200	212	269.876	12	1 1/4	32	6.4	134	12	1 1/8	M30	370	375
	10	250	213	508	432	324	356	250	266	323.851	16	1 3/8	35	6.4	234	16	1 1/4	M33	440	445
	12	300	229	559	489	381	413	305	312	381.001	20	1 3/8	35	6.4	304	20	1 1/4	M33	460	465
	14	350	273	603	527	413	457	337	355	419.101	20	1 1/2	38	6.4	490	20	1 3/8	M36	520	525
	16	400	305	686	603	470	508	387	400	469.901	20	1 5/8	41	6.4	680	20	1 1/2	M39	575	580
	18	450	362	743	654	533	575	438	450	533.401	20	1 3/4	44	6.4	978	20	1 5/8	M42	650	655
	20	500	368	813	724	584	635	489	500	584.201	24	1 3/4	44	6.4	1297	24	1 5/8	M42	670	680
	24	600	438	940	838	692	749	591	600	692.151	24	2	52	6.4	1554	24	1 7/8	M48	780	790
Class900 PN15.0MPa	2	50	70	216	165.1	92	124	51	58	95.25	8	1	26	6.4	16	8	7/8	M24	225	230
	2 1/2	65	83	244	190.5	105	137	65	73	107.95	8	1 1/8	29	6.4	22	8	1	M27	250	255
	3	80	83	241	190.5	127	156	80	90	123.82	8	1	26	6.4	26	8	7/8	M24	240	245
	4	100	102	292	234.9	157	181	102	108	149.22	8	1 1/4	32	6.4	45	8	1 1/8	M30	285	290
	5	125	110	349	279.4	186	216	127	136	180.98	8	1 3/8	35	6.4	81	8	1 1/4	M33	310	315
	6	150	159	381	317.5	216	241	150	162	211.12	12	1 1/4	32	6.4	115	12	1 1/8	M30	365	370
	8	200	206	470	393.7	270	308	200	212	269.88	12	1 1/2	39	6.4	217	12	1 3/8	M36	440	445
	10	250	241	545	469.9	324	362	250	266	323.85	16	1 1/2	39	6.4	330	16	1 3/8	M36	490	495
	12	300	292	610	533.4	381	419	305	312	381	20	1 1/2	39	6.4	509	20	1 3/8	M36	560	565
	14	350	356	640	558.8	413	467	337	355	419.1	20	1 5/8	42	6.4	765	20	1 1/2	M39	645	655
	16	400	384	705	615.9	470	524	387	400	469.9	20	1 3/4	45	6.4	890	20	1 5/8	M42	685	695
	18	450	451	785	685.8	533	594	438	450	533.4	20	2	51	6.4	1450	20	1 7/8	M48	790	805
	20	500	451	855	749.3	584	648	487	496	584.2	20	2 1/8	54	6.4	1960	20	2	M52	810	825
	24	600	495	10, 40	901.7	692	772	591	600	692.15	20	2 5/8	67	6.4	2351	20	2 1/2	M64	945	965
Class1500 PN26.0MPa	2	50	70	216	165.1	92	124	51	58	95.25	8	1	26	6.4	16	8	7/8	M24	225	230
	2 1/2	65	83	244	190.5	105	137	65	73	107.95	8	1 1/8	29	6.4	22	8	1	M27	250	255
	3	80	83	267	203.2	127	168	80	90	136.52	8	1 1/4	32	6.4	29	8	1 1/8	M30	270	275
	4	100	102	311	241.3	157	194	102	108	161.92	8	1 3/8	35	6.4	51	8	1 1/4	M33	310	315
	5	125	110	375	292.1	186	229	127	136	193.68	8	1 5/8	42	6.4	85	8	1 1/2	M39	370	375
	6	150	159	394	317.5	216	248	150	162	211.12	12	1 1/2	39	6.4	119	12	1 3/8	M36	430	440
	8	200	206	483	393.7	270	318	200	212	269.88	12	1 3/4	45	6.4	283	12	1 5/8	M42	510	520
	10	250	248	585	482.6	324	371	254	266	323.85	12	2	51	6.4	361	12	1 7/8	M48	600	610
	12	300	305	675	571.5	381	438	305	312	381	16	2 1/8	54	6.4	637	16	2	M52	695	715
	14	350	356	750	635	413	489	337	355	419.1	16	2 3/8	61	6.4	1097	16	2 1/4	M56	775	800
	16	400	384	825	704.8	470	546	387	400	469.9	16	2 5/8	67	6.4	1152	16	2 1/2	M64	850	880

九、2500BL主要外形连接尺寸及重量：

压力级	口径		尺寸(mm)												重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓数量	螺孔直径d		n		螺栓数量	螺栓直径d		螺栓长度L1
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	螺栓数量	in	mm	n		螺栓数量	in	mm	RF	RJ
Class2500 PN42.0MPa	2	50	70	235	171.4	92	133	42	48	101.6	8	1 1/8	29	6.4	19	8	1	M27	255	260
	2 1/2	65	83	267	196.8	105	149	52	58	111.12	8	1 1/4	32	6.4	31	8	1 1/8	M30	290	305
	3	80	86	305	228.6	127	168	62	68	127	8	1 3/8	35	6.4	38	8	1 1/4	M33	320	330
	4	100	105	356	273	157	203	88	94	157.18	8	1 5/8	42	6.4	69	8	1 1/2	M39	370	380
	5	125	110	419	323.8	186	241	100	106	190.5	8	1 7/8	48	6.4	135	8	1 3/4	M45	420	435
	6	150	159	483	368.3	216	279	150	162	228.6	8	2 1/8	54	6.4	184	8	2	M52	515	530
	8	200	206	550	438.1	270	340	180	186	279.4	12	2 1/8	54	6.4	380	12	2	M52	600	620
	10	250	254	675	539.7	324	425	225	232	342.9	12	2 5/8	67	6.4	489	12	2 1/2	M64	750	775
	12	300	305	760	619.1	381	495	266	272	406.4	12	2 7/8	74	6.4	747	12	2 3/4	M70	855	885

注：1.RF表示突面法兰，MFM表示凹凸法兰，RJ表示环连接面法兰
　　 2.不同的法兰标准其尺寸有一定的差异，故配管法兰的螺栓直径为 d
