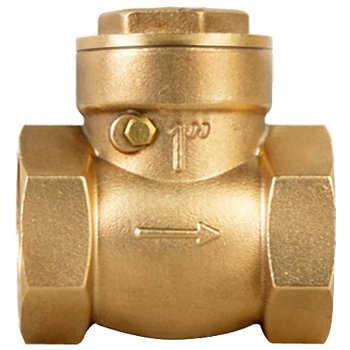

H14W H41W系列全铜止回阀

- 产品型号:
- H14W H41W系列
- 产品口径:
- 15-200mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 黄铜
联系我们

产品说明

一、产品[H41W全铜止回阀]的详细资料：

产品名称：全铜止回阀

产品特点：止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。国内普遍采用的是H14W型螺纹连接旋启式止回阀和H41W型法兰连接升降式止回阀，这种止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上.旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

二、H41W主要外形连接尺寸:　　

型号	公称通径DH(mm)	尺寸mm
型号	公称通径DH(mm)	L	D	D1	D2	Z-Φd	b	H
H41W-16T	15	130	95	65	45	4 ?Φ14	14	77
	20	150	105	75	55	4 ?Φ14	14	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	16	85
	40	200	145	110	85	4 ?Φ18	16	95
	50	230	160	125	100	4 ?Φ18	16	105
	65	290	180	145	120	4 ?Φ18	18	120
	80	310	195	160	135	8 ?Φ18	20	130
	100	350	215	180	155	8 ?Φ18	20	140
	125	400	245	210	185	8 ?Φ18	22	155
	150	480	280	240	210	8 ?Φ23	24	180
	200	600	335	295	265	12 ?Φ23	26	215
H41W-25T	15	130	95	65	45	4 ?Φ14	16	77
	20	150	105	75	55	4 ?Φ14	16	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	18	85
	40	200	145	110	85	4 ?Φ18	18	95
	50	230	160	125	100	4 ?Φ18	20	105
	65	290	180	145	120	8 ?Φ18	22	120
	80	310	195	160	135	8 ?Φ18	22	130
	100	350	230	190	160	8 ?Φ23	24	140
	125	400	270	220	188	8 ?Φ25	28	155
	150	480	300	250	218	8 ?Φ25	30	180
	200	600	360	310	278	12 ?Φ30	34	215

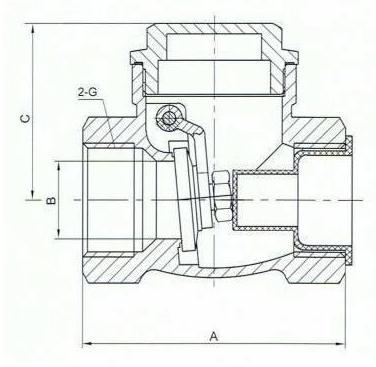

三、H14W铜螺纹止回阀结构尺寸：

DN	SIZE	L	H	B
15	1/2	56	36	13
20	3/4	64	41	19
25	1	78	48.5	25
32	11/4	89	55	30
40	11/2	100	61.5	36
50	2	120	72	46

四、铜止回阀材料：

零件名称	阀体	阀盖	阀瓣	导配套	垫片
H41W-16T H41W-25T	铬镍钛不锈钢				聚四氟乙烯
	铬镍钼钛不锈钢
	纯钛	碳钢	钛合金	纯钛

五、铜止回阀特性：

型号	公称压力 PN(MPa)	试验压力PS(MPa)		工作温度℃	工作压力 PN(MPa)	适用介质
		壳体	密封
H41W-16T H41W-25T	1.6	2.4	1.76	≤100	1.6	硝酸等腐蚀性介质醋酸等腐蚀性介质氧化性腐蚀介质
				≤150
	2.5	3.8	2.8	≤100	2.5	硝酸等腐蚀性介质醋酸等腐蚀性介质氧化性腐蚀介质
				≤150
	4.0	6.0	4.0	≤100	4.0	硝酸等腐蚀性介质醋酸等腐蚀性介质

订货须知：
一、①全铜止回阀产品名称与型号②全铜止回阀口径③全铜止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的全铜止回阀型号，请按全铜止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
