一、Q685F气动卫生级三通快装球阀概述:
Q685F气动卫生级三通快装球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。气动放料球阀是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业反应锅上,也可用在细软颗粒介质输送。采用PPL密封材料,更具耐磨,是牙膏行业真空制膏锅放料的最理想产品。

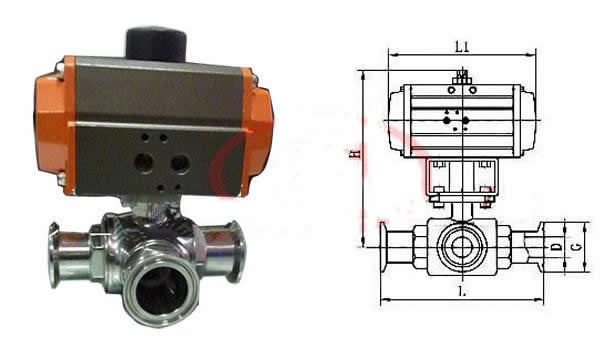

二、气动三通快装球阀结构尺寸图:
三、气动三通快装球阀技术参数和性能:
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～200mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 |
|
|
动作范围 |
0～90°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|||
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
四、Q685F气动三通快装球阀外形尺寸:
|
公称通径DN |
L |
L1 |
H |
D |
D1 |
执行器型号 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
仅供参考 |
|
15 |
130 |
140 |
182 |
95 |
65 |
ATD-50 |
|
20 |
140 |
140 |
186 |
105 |
75 |
ATD-50 |
|
25 |
150 |
158 |
208 |
115 |
86 |
ATD-63 |
|
32 |
165 |
158 |
212 |
136 |
100 |
ATD-63 |
|
40 |
180 |
210 |
269 |
146 |
110 |
ATD-75 |
|
50 |
200 |
248 |
295 |
160 |
125 |
ATD-88 |
|
65 |
220 |
248 |
306 |
180 |
145 |
ATD-88 |
|
80 |
250 |
268 |
329 |
195 |
160 |
ATD-100 |
|
100 |
280 |
345 |
384 |
215/230 |
180/190 |
ATD-125 |
|
125 |
320 |
410 |
420 |
245/270 |
210/220 |
ATD-145 |
|
150 |
360 |
438 |
440 |
280/300 |
240/250 |
ATD-160 |
|
200 |
400 |
487 |
506 |
335/360 |
295/310 |
ATD-190 |
五、气动三通快装球阀订货说明:
1、气动执行器类型：双作用、单作用。
2、介质类型、温度、压力。
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构。
