一、Q681F气动卫生级球阀概述:
Q681F气动卫生级球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。气动卫生级球阀流道内壁采用0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。气动卫生级球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
二、气动卫生球阀技术参数和性能:
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
15～102mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
304/316/316L不锈钢 |
|
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE |
|
|
动作范围 |
0～90°±5° |
温 度 |
PTFE≤180℃ |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
连接方式 |
快装式、焊接式、螺纹式 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
安全卫生，密封好、使用寿命长 |

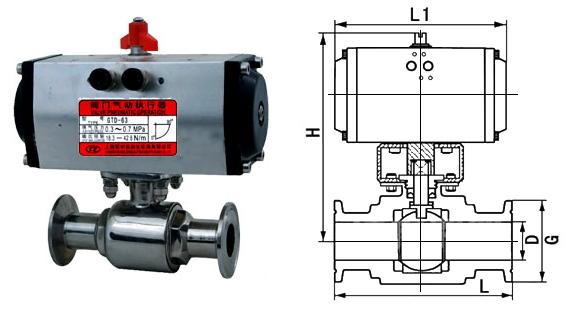

三、Q681F气动卫生球阀外形尺寸:
|
通径Ø |
G |
L1 |
L |
D |
H |
执行器型号 |
|
15 |
34 |
130 |
100 |
12.7 |
152 |
GTD-52 |
|
20 |
50.5 |
130 |
100 |
17.2 |
156 |
GTD-52 |
|
25 |
50.5 |
140 |
120 |
25 |
180 |
GTD-63 |
|
32 |
50.5 |
140 |
130 |
31.8 |
208 |
GTD-63 |
|
38 |
50.5 |
140 |
150 |
35.6 |
218 |
GTD-63 |
|
51 |
64 |
170 |
200 |
48.6 |
226 |
GTD-75 |
|
63 |
77.5 |
186 |
210 |
60.3 |
240 |
GTD-83 |
|
76 |
91 |
186 |
220 |
72.9 |
286 |
GTD-83 |
|
89 |
106 |
225 |
260 |
88.9 |
298 |
GTD-100 |
|
102 |
119 |
254 |
320 |
101.6 |
336 |
GTD-110 |
四、气动卫生球阀订货说明:
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
