一、Q611S气动塑料球阀详细资料：
产品名称：气动塑料球阀
产品型号：Q611S
产品简介： Q611S气动塑料球阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围广
材质卫生无毒
耐磨损、容易拆卸，维护简单易行
二、Q611S气动球阀参数：
|
空气驱动 |
压缩空气4-6bar(可带手轮) |
|
公称通径 |
15～100mm |
|
公称压力 |
1.0～1.6Mpa |
|
适用温度 |
0～+60℃ |
|
连接方式 |
法兰、螺纹、由令 |
|
阀结构 |
一体、三通L、三通T |
|
阀体材质 |
UPVC、CPVC、PP |
|
阀芯材质 |
UPVC、CPVC、PP |
|
密封材质 |
EPDM、FPM |
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
三、Q611S气动塑料球阀主要零部件性质：
气动塑料球阀阀体采用聚丙烯UPVC、CPVC材料，耐化学性非常好，对一般的酸、有机溶剂的抵抗性好。常用作PVC球阀的密封橡胶材料有三元乙丙橡胶EPDM和氟橡胶FPM等。根据其各自的特点而适用于不同的环境：EPDM可耐一般酸碱，耐化学药品性和耐水性好，但不耐矿物油和过热蒸汽(200℃)，使用温度在-40～120℃。而FPM耐油、耐热、耐酸碱和耐化学药品性能佳。常用于耐高温、耐腐蚀的场合，使用温度在-20℃～210℃。

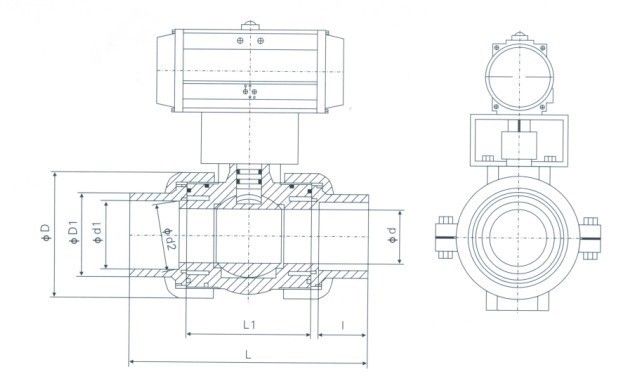

四、Q611G气动PP球阀外型尺寸：
|
SIZE
Nom |
15mm
(1/2″) |
20mm
(3/4″) |
25mm
(1″) |
32mm
(1-1/4″) |
40mm
(1-1/2″) |
50mm
(2″) |
65mm
(2-1/2″) |
80mm
(3″) |
100mm
(4″) |
|
|
JIS |
D1 |
22.30 |
26.30 |
32.33 |
38.43 |
48.46 |
60.56 |
76.60 |
89.6 |
114.7 |
|
D2 |
21.70 |
25.50 |
31.67 |
37.57 |
47.54 |
59.44 |
75.87 |
88.83 |
113.98 |
|
|
1 |
22.22 |
25.40 |
28.6 |
31.8 |
34.9 |
38.1 |
44.45 |
63 |
69.0 |
|
|
ANSI |
d1 |
21.54 |
26.87 |
33.65 |
42.42 |
48.56 |
60.63 |
73.38 |
89.31 |
114.76 |
|
d2 |
21.23 |
26.57 |
32.27 |
42.04 |
48.11 |
60.17 |
72.85 |
88.7 |
114.07 |
|
|
1 |
22.22 |
25.40 |
28.58 |
31.75 |
34.93 |
38.10 |
44.45 |
47.63 |
57.15 |
|
|
DIN |
d1 |
20.3 |
25.3 |
32.3 |
40.3 |
50.3 |
63.0 |
75.3 |
90.3 |
110.4 |
|
d2 |
20.1 |
25.1 |
32.1 |
40.1 |
50.1 |
63.1 |
75.1 |
90.1 |
110.1 |
|
|
1 |
16 |
19 |
22 |
26 |
31 |
38 |
44 |
51 |
61 |
|
|
BS |
d1 |
21.5 |
26.9 |
33.7 |
42.4 |
48.4 |
60.5 |
- |
- |
- |
|
d2 |
21.3 |
26.7 |
33.5 |
42.2 |
42.8 |
60.3 |
- |
- |
- |
|
|
1 |
16.5 |
19.5 |
22.5 |
27 |
30 |
36 |
- |
- |
- |
|
|
THD/IN |
NPT |
14 |
14 |
11.5 |
11.5 |
11.5 |
11.5 |
8 |
8 |
8 |
|
PT |
14 |
14 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
|
D |
45 |
55 |
66 |
82 |
98 |
120 |
140 |
160 |
225 |
|
|
D1 |
31 |
37 |
44 |
54 |
65 |
79 |
92 |
108 |
146 |
|
|
d |
13 |
18 |
23 |
30 |
38 |
48 |
61 |
69 |
99 |
|
|
L |
112 |
132 |
144 |
165 |
171 |
200 |
273 |
303 |
326 |
|
|
L1 |
60 |
73 |
78 |
87 |
92 |
112 |
136 |
158 |
176 |
|
|
执行器 |
JA032D |
JAI052D |
JAI052D |
JAI063D |
JAI075D |
JAI083D |
JAI092D |
JAI105D |
JAI140D |
|
订货须知：
一、①Q611S气动塑料球阀产品名称与型号②Q611S气动塑料球阀口径③Q611S气动塑料球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q611S气动塑料球阀型号，请按Q611S气动塑料球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
