一、 产品[Q914F/Q915F电动内螺纹三通球阀]说明：
产品名称：电动内螺纹三通球阀
产品型号：Q914F/Q915F
产品简介：电动内螺纹三通球阀可分为L形和T形，L形（Q914F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q915F）三通球阀用于介质分流、合流及流向切换。T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。电动三通球阀采用AOX型回转式角行程电动执行机构，以AC 220V、AC 380V或DC 24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
内螺纹三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
结构特点及用途：
1． 三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
Q914F球阀执行标准
I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4 结构长度：JD-2002
二、精小型电动执行器主要性能参数：
|
主要性能参数 |
精小型电动执行器型号 |
||||||||
|
KFF-05A |
KFF-10A |
KFF-15A |
KFF-20A |
KFF-40A |
KFF-50A |
KFF-60A |
KFF-100A |
KFF-200A |
|
|
输出扭矩 |
50N.M |
100N.M |
150N.M |
250N.M |
400N.M |
500N.M |
600N.M |
1000N.M |
2000N.M |
|
90°动作时间 |
20S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
45S |
50S |
100S |
|
回装角度范围 |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
|
电机功率 |
15W |
25W |
35W |
45W |
60W |
90W |
90W |
120W |
120W |
|
整机重量 |
2.6KG |
3.7KG |
4.2KG |
6.7KG |
7.2KG |
7.3KG |
7.8KG |
11.2KG |
11.3KG |
|
执行电源 |
AC110V AC220V AC380V DC24V AC24V |
||||||||
|
绝缘电阻 |
100M/500VDC |
||||||||
|
耐压等级 |
1500VAC 1分钟 |
||||||||
|
安装方位 |
360°任意角度安装 |
||||||||
|
电气接口 |
G1/2 防水电缆接头、电源线、信号线各一根 |
||||||||
|
环境温度 |
-30°C~+60°C |
||||||||
|
控制类型 |
开关型、无源触点型、阀位信号反馈型、智能调节型 |
||||||||
三、电动内螺纹三通球阀的材料材质:
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃ |
|||
四、Q914F、Q915F电动球阀的技术参数:
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
||
|
公称压力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯转角 |
0~90° |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快开式或比例调节式 |
||||||||||||
|
连接形式 |
法兰式、管螺纹式(G”) |
||||||||||||
|
电动执行机构 |
型号 |
HL系列、3810R系列、PSQ系列、HQ或QB型 |
|||||||||||
|
电源电压 |
AC220V、AC380V、DC24V |
||||||||||||
|
作用形式 |
开关型/调节型(隔爆型) |
||||||||||||
|
调节型 |
信号范围 |
0～10mA、4～10mA 、1-5VDC |
|||||||||||
|
开关型 |
电信号 |
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 |
|||||||||||
|
气动执行机构 |
型号 |
DA、GT系列；AW系列 |
|||||||||||
|
气源压力 |
0.3～0.7MPa(净化压缩空气) |
||||||||||||
|
配用附件 |
电-气阀门*********、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构 |
||||||||||||
|
调节型 |
输入信号 |
电信号：DC 0～10mA、4～10mA；气信号：0.14～0.55MPa |
|||||||||||
|
二位切换型 |
回信电压 |
AC220V/DC24V/DC110V |
|||||||||||

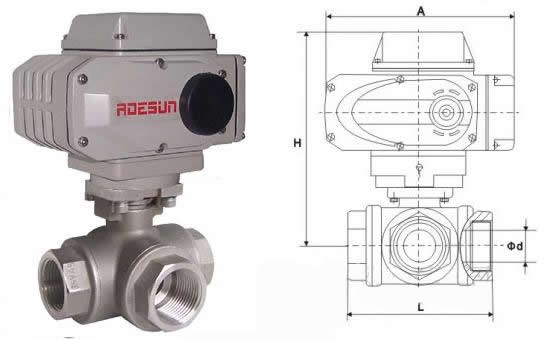

五、L型电动三通球阀（Q914F）和T型电动三通球阀（Q915F）的连接尺寸： 内螺纹连接电动L型三通球阀的连接尺寸:
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
六、内螺纹连接电动T型三通球阀的连接尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
|
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
|
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
|
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
|
11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
|
11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
|
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
订货须知：
一、①电动三通球阀产品名称与型号②电动三通球阀口径③电动三通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的电动三通球阀型号，请按电动三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
