Q947H/Y电动固定硬密封球阀

- 产品型号:
- Q947H/Y
- 产品口径:
- DN50-1200mm 2"-24"
- 产品压力:
- PN1.6-6.4MPa 150-1500Lb
- 产品材质:
- 碳钢不锈钢 WCB 304 316L
联系我们

产品说明

一、产品[Q947Y电动固定硬密封球阀] 详细资料：

Q947Y电动固定硬密封球阀采用固定式球阀与高精度电动执行器组装而成，主要适用于两位切断、调节的场合。固定硬密封球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。固定式电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。Q947Y固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

　　产品特点

　　1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。

　　2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。

　　3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。

　　4、本身具有防火防静电功能。

　　5、该结构球阀应按规定流向使用。

　　公称通径：DN50-1200mm 2"-24"

　　公称压力：PN1.6-6.4MPa

　　CLASS：150-1500Lb

　　JIS：10-20K

Q947Y电动固定硬密封球阀主要在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；化工产品、和食品生产中；水电、火电和核电的电力生产系统中；城市和工业企业的给排水、供热、和供气系统中；农田的排灌系统中；治金生产系统中等得到广泛应用。

二、Q947Y电动固定硬密封球阀主要零部件材料表

序号	零件名称	材料名称
序号	零件名称	Q947F/H/Y-C	Q947F/H/Y-P	Q947F/H/Y-R	Q947F/H/Y-RL
1	底座	WCB	CF8	CF8M	CF3M
2	左阀体	WCB	CF8	CF8M	CF3M
3	下阀轴	2Cr13	304	316	316L
4	右阀体	WCB	CF8	CF8M	CF3M
5	球体	2Cr13	304	316	316L
6	密封圈	聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢
7	弹簧	65Mn、不锈钢
8	销	25、35、45
9	上阀轴	2Cr13	304	316	316L
10	填料	柔性石墨+不锈钢/聚四氟乙烯(PTFE)
11	支架	WCB	CF8	CF8M	CF3M
12	填料压盖	WCB	CF8	CF8M	CF3M

三、Q947Y电动固定硬密封球阀主要执行机构性能参数表

电源电压	AC220/380V，50/60Hz
输出力矩	50N.M～2000N.M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

四、固定硬密封球阀型号及柡准：

配管法兰	压力级或公称压力	法兰密封面	常规产品型号（法兰连接蜗轮蜗杆传动金属硬密封固定球阀）
ASMEB16.5	CLASS150	凸面	Q347Y-A1C	Q347Y-A1P	Q347Y-A1P8	Q347Y-A1P3	Q347Y-A1R	Q347Y-A1R8	Q347Y-A1R3
	CLASS300		Q347Y-A3	Q347Y-A3P	Q347Y-A3P8	Q347Y-A3P3	Q347Y-A3R	Q347Y-A3R8	Q347Y-A3R3
	CLASS600		Q347Y-A6	Q347Y-A6P	Q347Y-A6P8	Q347Y-A6P3	Q347Y-A6R	Q347Y-A6R8	Q347Y-A6R3
	CLASS900		Q347Y-A9	Q347Y-A9P	Q347Y-A9P8	Q347Y-A9P3	Q347Y-A9R	Q347Y-A9R8	Q347Y-A9R3
	CLASS1500		Q347Y-A15	Q347Y-A15P	Q347Y-A15P8	Q347Y-A15P3	Q347Y-A15R	Q347Y-A15R8	Q347Y-A15R3
	CLASS2500		Q347Y-A25	Q347Y-A25P	Q347Y-A25P8	Q347Y-A25P3	Q347Y-A25R	Q347Y-A25R8	Q347Y-A25R3
GB/T9112～9124 HG20615～20626 SH3406	PN20	凸面	Q347Y-20C	Q347Y-20P	Q347Y-20P8	Q347Y-20P3	Q347Y-20R	Q347Y-20R8	Q347Y-20R3
	PN50		Q347Y-50	Q347Y-50P	Q347Y-50P8	Q347Y-50P3	Q347Y-50R	Q347Y-50R8	Q347Y-50R3
	PN110		Q347Y-110	Q347Y-110P	Q347Y-110P8	Q347Y-110P3	Q347Y-110R	Q347Y-110R8	Q347Y-110R3
	PN150		Q347Y-150	Q347Y-150P	Q347Y-150P8	Q347Y-150P3	Q347Y-150R	Q347Y-150R8	Q347Y-150R3
	PN260		Q347Y-260	Q347Y-260P	Q347Y-260P8	Q347Y-260P3	Q347Y-260R	Q347Y-260R8	Q347Y-260R3
	PN420		Q347Y-420	Q347Y-420P	Q347Y-420P8	Q347Y-420P3	Q347Y-420R	Q347Y-420R8	Q347Y-420R3
	PN16	凸面	Q347Y-16C	Q347Y-16P	Q347Y-16P8	Q347Y-16P3	Q347Y-16R	Q347Y-16R8	Q347Y-16R3
	PN25	凸面	Q347Y-25	Q347Y-25P	Q347Y-25P8	Q347Y-25P3	Q347Y-25R	Q347Y-25R8	Q347Y-25R3
	PN40	凹凸面	Q347Y-40	Q347Y-40P	Q347Y-40P8	Q347Y-40P3	Q347Y-40R	Q347Y-40R8	Q347Y-40R3
	PN63		Q347Y-63	Q347Y-63P	Q347Y-63P8	Q347Y-63P3	Q347Y-63R	Q347Y-63R8	Q347Y-63R3
	PN100		Q347Y-100	Q347Y-100P	Q347Y-100P8	Q347Y-100P3	Q347Y-100R	Q347Y-100R8	Q347Y-100R3
	PN160		Q347Y-160	Q347Y-160P	Q347Y-160P8	Q347Y-160P3	Q347Y-160R	Q347Y-160R8	Q347Y-160R3
主要零件材料	阀体		WCB A105	ZG1Cr18Ni9Ti 1Cr18Ni9Ti	CF8 304	CF3 304L	ZG1C18Ni12Mo2Ti 1C18Ni12Mo2Ti	CF8M 316	CF3M 316L
	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni9 （304）	00Cr19Ni10 （304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 （316）	00Cr17Ni14Mo2 （316L）
	球体		2Cr13 +镍基合金（或钨钴合金）	1Cr18Ni9Ti +镍基合金（或钨钴合金）	0Cr18Ni9 +镍基合金（或钨钴合金）	00Cr19Ni10 +镍基合金（或钨钴合金）	1Cr18Ni12Mo2Ti +镍基合金（或钨钴合金）	0Cr17Ni12Mo2 +镍基合金（或钨钴合金）	00Cr17Ni14Mo2 +镍基合金（或钨钴合金）
	阀座		2Cr13 +硬质合金	1Cr18Ni9Ti +硬质合金	0Cr18Ni9 +硬质合金	00Cr19Ni10 +硬质合金	1Cr18Ni12Mo2Ti +硬质合金	0Cr17Ni12Mo2 +硬质合金	00Cr17Ni14Mo2 +硬质合金
适用工况	适用介质		非腐蚀性介质或弱腐蚀性介质	硝酸类腐蚀介质		强氧化性介质	醋酸类腐蚀性介质		尿素类腐蚀性介质
	适用温度	常温型		≤180℃
	适用温度	高温型	≤425℃	≤540℃		≤425℃	≤540℃		≤455℃
手动金属硬密封球阀			将相应的蜗轮蜗杆型号的Q后去掉“3”，示例：Q47Y-A1C
气动金属硬密封球阀6			将相应的蜗轮蜗杆型号的Q后“3”改为“6”，示例：Q647Y-A1C
电动金属硬密封球阀			将相应的蜗轮蜗杆型号的Q后“3”改为“9”，示例：Q947Y-A1C
缩径金属硬密封球阀			将相应的蜗轮蜗杆型号前加“S”表示，示例：SQ47Y-A1C

五、特点及优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关　位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

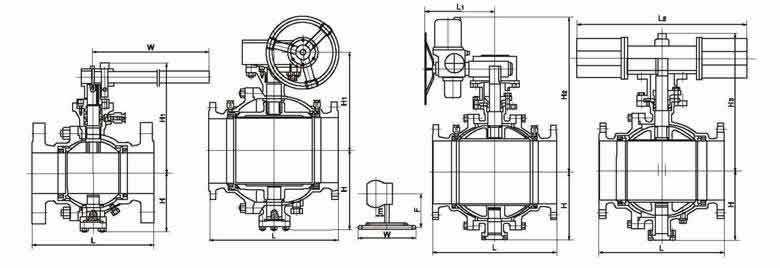

六、主要连接尺寸及重量
PN1.6MPa

公称通经DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa

公称通经DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	- -	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

150LB-400LB

公称压力 PN(Class)	公称通径 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
公称压力 PN(Class)	公称通径 DN	RF	BW	全通径	缩径	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
150LB	1/2	108	140	13	-	89	60.5	35	-	2	-	12	4-15	-	59
	3/4	117	152	19	-	98	70	43	-	2	-	12	4-15	-	63
	1	127	165	25	-	108	79.5	51	-	2	-	12	4-15	-	75
	11/4	140	178	32	-	117	89	64	-	2	-	13	4-15	-
	11/2	165	190	38	-	127	98.5	73	-	2	-	15	4-15	-	95
	2	178	216	51	-	152	120.5	92	-	2	-	16	4-19	-	107
	21/2	190	241	64	-	178	139.5	105	-	2	-	18	4-19	-	142
	3	203	283	76	64	190	152.5	127	-	2	-	19	4-19	-	152
	4	229	305	102	76	229	190.5	157	-	2	-	24	8-19	-	178
	5	356	381	127	102	254	216	186	-	2	-	24	8-22	-	252
	6	394	457	152	127	279	241.5	216	-	2	-	26	8-22	-	272
	8	457	521	203	152	343	298.5	270	-	2	-	29	8-22	-	398
	10	533	559	254	203	406	362	324	-	2	-	31	12-26	335	495
	12	610	635	305	254	483	432	381	-	2	-	32	12-26	385	580
	14	686	762	337	305	533	476	412	-	2	-	35	12-29	430	625
	16	762	838	387	337	597	540	470	-	2	-	37	16-29	470	720
	18	864	914	438	337	635	578	533	-	2	-	40	16-32	-	-
	20	914	991	489	387	699	635	584	-	2	-	43	20-32	590	840
	24	1067	1143	591	489	813	749.5	692	-	2	-	48	20-35	700	1050
300LB	1/2	140	140	13	-	95	66.5	35	-	2	-	15	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	2	-	16	4-19	-	63
	1	165	165	25	-	124	89	51	-	2	-	18	4-19	-	75
	11/4	178	178	32	-	133	98.5	64	-	2	-	19	4-19	-	-
	11/2	190	190	38	-	156	114.5	73	-	2	-	19	4-22	-	95
	2	216	216	51	-	165	127	92	-	2	-	23	8-19	-	107
	21/2	241	241	64	-	190	149	105	-	2	-	26	8-22	-	142
	3	283	283	76	64	210	168.5	127	-	2	-	29	8-22	-	152
	4	305	305	102	76	254	200	157	-	2	-	32	8-22	-	178
	5	381	381	127	102	279	235	186	-	2	-	35	8-22	-	252
	6	403	457	152	127	318	270	216	-	2	-	37	12-22	-	272
	8	502	521	203	152	381	330	270	-	2	-	42	12-25	-	398
	10	568	559	254	203	445	387.5	324	-	2	-	48	16-29	335	495
	12	648	635	305	254	521	451	381	-	2	-	51	16-32	385	580
	14	762	762	337	305	584	514.5	413	-	2	-	54	20-32	430	625
	16	838	838	387	337	648	571.5	470	-	2	-	58	20-35	470	720
	18	914	914	432	337	711	628.5	533	-	2	-	61	24-35	-	-
	20	99	991	483	387	775	686	584	-	2	-	64	24-35	590	840
	24	1143	1143	591	483	914	813	692	-	2	-	70	24-41	700	1050
400LB	1/2	140	140	13	-	95	66.7	35	-	6.4	-	14.5	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	6.4	-	16	4-19	-	63
	1	165	165	25	-	124	88.9	51	-	6.4	-	17.5	4-19	-	75
	11/4	178	178	32	-
	11/2	190	190	38	-	156	114.3	73	-	6.4	-	22.5	4-22	-	95
	2	216	216	51	-	165	127	92	-	6.4	-	25.5	8-19	-	107
	21/2	241	241	64	-
	3	283	283	76	64
	4	305	305	102	76	254	200	157	-	6.4	-	35	8-26	-	178
	5	381	381	127	102
	6	403	457	152	127	318	269.9	216	-	6.4	-	41.5	12-26	250	300
	8	502	521	203	152	381	330.2	270	-	6.4	-	18	12-29	294	374
	10	568	559	254	203	445	387.3	324	-	6.4	-	54	16-32	370	445
	12	648	635	305	254	520	450.8	381	-	6.4	-	57.5	16-35	420	515
	14	762	762	337	305	585	514.3	413	-	6.4	-	60.5	20-35	460	550
	16	838	838	387	337	650	571.5	470	-	6.4	-	63.5	20-39	505	615
	18	914	914	432	337
	20	991	991	483	387	775	685.8	584	-	6.4	-	70	24-42	630	810
	24	1143	1143	591	483	915	812.8	692	-	6.4	-	76.5	24-48	825	1010

600LB-1500LB

公称压力 PN(Class)	公称通径 DN	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
公称压力 PN(Class)	公称通径 DN	RF	BW	全通径	缩径	D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
600LB	1/2	165	165	13	-	95	66.5	35	-	6.4	-	15	4-15	-	59
	3/4	191	191	19	-	118	82.5	43	-	6.4	-	16	4-19	-	63
	1	216	216	25	-	124	89	51	-	6.4	-	18	4-19	-	75
	11/4	229	229	32	-	133	98.5	64	-	6.4	-	21	4-19	-	-
	11/2	241	241	38	-	156	114.5	73	-	6.4	-	23	4-22	-	95
	2	292	292	51	38	165	127	92	-	6.4	-	26	8-19	-	107
	21/2	330	330	64	51	190	179	105	-	6.4	-	29	8-22	-	178
	3	356	356	76	64	210	168.5	127	-	6.4	-	32	8-22	-	-
	4	432	432	102	76	273	216	157	-	6.4	-	38	8-25	-	-
	6	559	559	152	127	356	292	216	-	6.4	-	48	12-29	250	300
	8	660	660	200	152	419	349	270	-	6.4	-	56	12-32	294	374
	10	787	787	248	200	508	432	324	-	6.4	-	64	16-35	370	445
	12	838	838	298	248	559	489	381	-	6.4	-	67	20-35	420	515
	14	889	889	327	298	603	527	413	-	6.4	-	70	20-38	460	550
	16	991	991	375	327	686	603	470	-	6.4	-	77	20-41	505	615
	18	1092	1092	432	327	743	654	533	-	6.4	-	83	20-45	630	810
	20	1194	1194	483	375	813	724	584	-	6.4	-	89	24-45	-	-
900LB	2	368	368	47	38	216	165.1	92	-	7.92	-	38.5	8-26	-	-
	3	381	381	73	57	244	190.5	127	123.82	7.92	-	41.5	8-29	191	259
	4	457	457	98	73	292	234.5	157	149.22	7.92	-	44.5	8-32	216	297
	6	610	610	146	121	381	317.5	216	211.12	7.92	-	50	12-32	270	360
	8	737	737	190	146	470	393.7	270	269.88	7.92	-	63.5	12-39	322	394
	10	838	838	238	180	545	459.5	324	323.85	7.92	-	70	16-39	420	502
	12	965	965	282	238	610	533.4	381	381.00	7.92	-	79.5	20-39	470	572
	14	1029	1029						419.10	11.13	-	86	20-42	510	675
	16	1130	1130						469.90	11.13	-	89	20-45	600	762
	18	1219	1219						533.40	12.7	-	102	20-51	700	866
	20	1334	1334						584.20	12.7	-	108	20-54	720	894
1500LB	2	368	368	47	47	216	165.1	124	95.25	7.92	-	38.5	8-26	126	217
	3	470	470	73	73	267	203.2	168	136.92	7.92	-	48	8-32	191	259
	4	564	564	98	98	311	245.5	194	161.92	7.92	-	54	8-35	216	297
	6	705	705	146	146	394	317.5	248	211.12	9.52	-	83	12-39	296	365
	8	832	832	190	190	483	393.7	318	269.88	11.13	-	92	12-45	378	475
	10	991	991	238	238	565	482.6	371	323.85	11.13	-	108	12-51	495	578
	12	1130	1130	282	282	675	571.5	438	381.00	14.27	-	124	12-54	542	696
	14	1257	1257			826	635	489	419.10	15.88	-	133.5	16-61	590	761
	16	1384	1384			915	704.5	546	469.90	17.48	-	146.5	16-67	670	831
	20	1664	1664			1170	990.6	673	584.20	17.48	-	178	16-80	750	950

订货须知：
一、①Q947Y电动固定球阀产品名称与型号②Q947Y电动固定球阀口径③Q947Y电动固定球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q947Y电动固定球阀型号，请按Q947Y电动固定球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
