SV型不锈钢锥型临时过滤器

- 产品型号:
- J41F下-16 25 40
- 产品口径:
- 15-300mm
- 产品压力:
- 1.6-4.0MPa
- 产品材质:
- 耐腐蚀钢
联系我们

产品说明

一、产品[SV型临时过滤器]详细资料：

产品型号：SV型、BZG型

产品名称：过滤器、临时过滤器、不锈钢锥型过滤器,锥型过滤器,不锈钢过滤器

详细资料：SV型临时过滤器属于管道粗过滤器系列最简单过滤器形式，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。临时过滤器通体为不锈钢材质。我公司所生产的临时过滤器能根据客户具体要求（特殊压力、特殊口径）定制。SV锥型过滤器广泛用于蒸汽、空气、水、油品等系统管道中。保护各种计量器、泵机、阀门、疏水器等设备。

特点：

SV型、BZG型结构简单。小巧玲珑．全不锈钢制造，适用于高架安装。

二、主要性能规范：

Type 型号	Nominal Pressure(MPa) 公称压力	Working Temperature(℃) 工作温度	Fiter Net Eye Number 滤网目数	Applicable media 适用介质
SV型 BZGType	1.6	350	20—150	Steam，Air，Water。Oil 蒸汽、空气、水、油
SV型 BZGType	2.5	350	20—150	Steam，Air，Water。Oil 蒸汽、空气、水、油

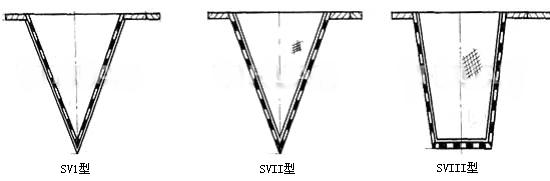

三、尖底锥形过滤器（SV1型）

DN		d	i	h	t
25	1	70	46	90	5
32	1-1/4	80	61	100	5
40	1-1/2	90	66	120	5
50	2	105	81	130	5
65	2-1/2	125	91	140	5
80	3	142	111	150	5
100	4	162	141	160	5
125	5	192	172	190	10
150	6	218	202	210	10
200	8	272	262	240	10
250	10	326	322	270	10
300	12	382	362	300	10

四、锥形临时过滤器（SCⅠ、SCⅡ型） （DN25－600，PN≤2.5MPa）

公称直径 DN	Φ			L	h	t
公称直径 DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	26	90	2
32	72	80	80	34	100	2
40	84	90	90	41	120	2
50	94	105	105	55	130	2
65	114	125	125	77	140	2
80	132	142	142	92	150	2
100	152	162	162	113	160	2
125	182	192	192	143	190	2
150	206	218	218	172	210	2
200	262	272	282	242	240	2
250	316	326	340	302	270	3
300	370	382	395	363	300	3
350	420	438	454	425	340	6
400	470	492	510	479	365	6
500	575	590	616	600	430	6
600	676	690	726	714	490	6

五、平底临时过滤器（ SCⅢ 型） （ DN25 － 600 ， PN≤2.5MPa ）

公称直径 DN	Φ			L	h	t
公称直径 DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	46	90	2
32	72	80	80	61	100	2
40	84	90	90	66	120	2
50	94	105	105	81	130	2
65	114	125	125	91	140	2
80	132	142	142	111	150	2
100	152	162	162	141	160	2
125	182	192	192	172	190	2
150	206	218	218	202	210	2
200	262	272	282	262	240	2
250	316	326	340	322	270	3
300	370	382	395	362	300	3
350	420	438	454	404	340	6
400	470	492	510	464	365	6
500	575	590	616	564	430	6
600	676	690	726	684	490	6

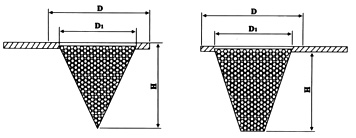

六、凯斯特牌不锈钢锥型过滤器技术参数表：

Type 型号	Nominal Diameter(DN) 公称通径	外形尺寸			Effective Filtering Area 有效过滤面积(mm2)
Type 型号	Nominal Diameter(DN) 公称通径	D	D1	H	Effective Filtering Area 有效过滤面积(mm2)
BZG型	50	99	44	115	0.00165
	65	118	58	140	0.0028
	80	132	68	165	0.00361
	100	156	90	215	0．O064
	125	184	114	265	0.0097
	150	211	140	300	0.015
	200	266	190	400	0.0262
	250	319	240	485	0.0412
	300	370	290	585	0.0591
	350	429	340	610	0.0691
	400	480	390	670	0.0871
	450	548	440	750	0.11

订货须知：
一、①不锈钢锥型过滤器产品名称与型号②不锈钢锥型过滤器口径③不锈钢锥型过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的不锈钢锥型过滤器型号，请按不锈钢锥型过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
