一、 产品[Q971W/Y电动对夹式硬密封球阀]说明：
Q971W/Y电动对夹式硬密封球阀适用于两位切断、调节的场合。电动对夹式球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，电动对夹式球阀无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹式球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
二、执行标准:
1、 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
5、通用规格：BS 5351 ("防火" 根据要求遵循BS 6755 )
6、工作温度：-20℃ 至+450℃ (+280℃ 特殊PPL密封).
7、工作压力：PN16, PN25 - PN40 - PN64 （根据要求发货 ）
8、流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
三、主要零件材料:
|
阀门材料 |
|||
|
1) 轴 Shaft |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 螺母夹 Nut holder |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 防松螺母 Lock nut |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 弹簧 Spring |
不锈钢 ANSI301 |
1.4310 |
UNIX12CrNi 17 07 |
|
5) 垫圈 Washer |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
6) 压紧环型螺母 Gland nut ring |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
7) 顶部密封 至p sealing ** |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) O环 O-Ring ** |
氟橡胶 VITON |
|
|
|
9) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
|
10) O环 O-Ring |
氟橡胶 VITON |
|
|
|
11) 环型螺母密封 Ring nut sealing |
聚四氯乙烯 P.T.F.E. |
|
|
|
12) 底部密封 Bot至m sealing |
聚四氯乙烯 P.T.F.E. |
|
|
|
13) 环型螺母 Ring nut * |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
14) 球体 Ball * |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
15) 阀体 Body * |
不锈钢 ANSI316 |
1.4408 |
|
|
* 不锈钢304按要求提供 |
|||

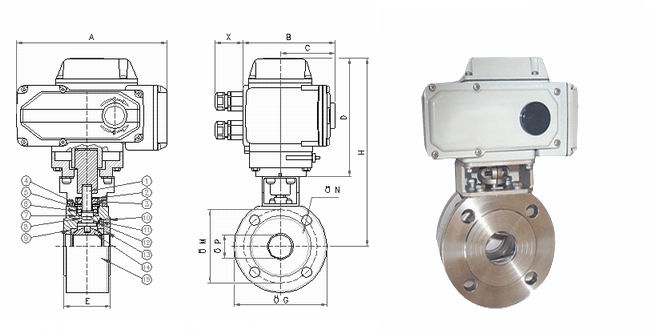

四、电动对夹式硬密封球阀尺寸表：国标
|
直径 |
mm. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
尺寸 |
mm. |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
|
通径 |
mm. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
381 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
242 |
|
C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
137 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
234 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
35 |
38 |
42 |
50 |
60 |
70 |
95 |
118 |
140 |
|
ΦG |
mm. |
90 |
100 |
110 |
130 |
140 |
165 |
185 |
200 |
220 |
|
ΦM |
mm. |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
|
ΦN |
mm. |
M 12/4 |
M 12/4 |
M 12/4 |
M 16/4 |
M 16/4 |
M 16/4 |
M 16/4 |
M 16/8 |
M 16/8 |
|
ΦR |
GAS |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
|
T. of cycle 50/60 Hz |
s. |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
|
H |
mm. |
234,5 |
237,5 |
243 |
249,5 |
295 |
302 |
325 |
335 |
395 |
|
重量 |
Kg. |
6,7 |
7,3 |
7,9 |
9,3 |
15,4 |
15 |
19,7 |
29,3 |
44,9 |
五、电动对夹式硬密封球阀尺寸表：美标
|
SIZE |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
2 1 / 2 " |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
35 |
38 |
40 |
50 |
60 |
72 |
95 |
118 |
140 |
195 |
260 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
