产品名称：三片式对焊电动球阀
产品型号：Q961F
产品简介：Q961F三片式对焊电动球阀采用对焊连接，三片式结构方便经常需要维修的设备插入。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点：
1、防火、防静电设计
二、电动执行机构技术参数：
SDV系列电动执行机构技术参数
阀 体 参 数
电源
AC110、220/DC24
公称通径
DN6～25mm
输出力矩
20N·M～50N·M
公称压力
PN1.6、2.5、4.0、6.4MPa
任选功能
开关型、触点型
阀轴材质
不锈钢
动作范围
0～90°±5°
阀体材质
碳钢、304/316/316L不锈钢
动作时间
20秒
球体材质
304/316/316L不锈钢
环境温度
-30°～60°
阀座密封
PTFE、PPL、金属密封
手动操作
附带手柄操作
温 度
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限 位
电气、机械二重限位
适用介质
水、石油、酸类、粘性流体、浆料介质等
防护等级
IP-67
特 点
结构紧凑、体积小、流通能力大
CH执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
三、技术参数和性能：
技术参数和性能试验压力
公称压力（Mpa）
压力级（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7
四、主要零件材质：
连接方式
内螺纹连接
对焊连接
零件名称
阀体阀盖
WCB
CF8(304)
CF8M(316)
WCB
CF8(304)
CF8M(316)
球体、阀杆
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
密封圈、填料
增强聚四氟乙烯、对位聚苯
适用工况
适用介质
水、蒸汽
硝酸等腐
醋酸等腐
水、蒸汽
硝酸等腐
醋酸等腐蚀介质
适用温度
29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

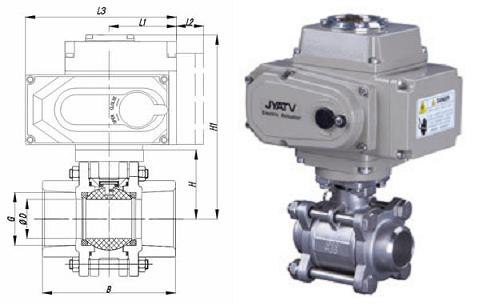

五、主要外形连接尺寸：
DN
mm.
10
15
20
25
32
40
50
内螺纹尺寸
GAS
3/8"
1/2"
3/4"
1"
1"1/4
1"1/2
2"
通径
mm.
10
15
20
25
32
40
50
A
mm.
207,5
207,5
207,5
207,5
207,5
256,5
256,5
B
mm.
122,5
122,5
122,5
122,5
122,5
156,5
156,5
C
mm.
68
68
68
68
68
94
94
D
mm.
163,5
163,5
163,5
163,5
163,5
185
185
X
mm.
44
44
44
44
44
44
44
E
mm.
70
70
80
90
100
114
136
G
mm.
40
40
45
60
70
80
90
H
mm.
245
245
248,5
255
260
299
307
T. of cycle 50/60 Hz
s.
15 /12,5
15 /12,5
15 /12,5
15 /12,5
15 /12,5
15 /12,5
15 /12,5
重量
Kg.
5,9
5,9
6
6,6
7
12,9
14
六、注意事项：
1：请务必接对电源相序，以免阀门或执行器损坏。
订货须知：
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔
4、双层阀杆填料与对压碟型弹片装置
（Mpa）
、油品等
蚀性介质
蚀介质
、油品等
蚀性介质
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
一、①三片式对焊电动球阀产品名称与型号②三片式对焊电动球阀口径③三片式对焊电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的三片式对焊电动球阀型号，请按三片式对焊电动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
