一、产品[Q11F三片式内螺纹连接球阀]的详细资料：
产品型号：Q11F
产品名称：三片式内螺纹连接球阀
产品说明：Q11F三片式内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
应用范围：Q11F三片式内螺纹球阀及对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
结构特点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
标准规范：
设计制造标准：ASME B16.34,AFI608
结构长度标准：GB/T 12221-2005
管螺纹连接端：ASME B1.20,BS21,DIN29999/259,BSP ISO7/1,ISO228/1,JISB02
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

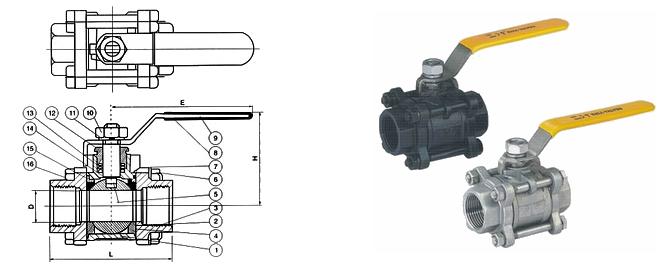

二、Q11F三片式内螺纹球阀性能规范Specifications
|
公称通径 |
DN（mm） |
6～100mm |
公称通径 |
DN（mm） |
|
公称压力 |
PN（MPa） |
2.5 |
公称压力 |
PN（MPa） |
|
L |
强度试验压力 |
3.8 |
6.0 |
9.6 |
|
H |
高密封试验压力 |
3.0 |
4.8 |
7.6 |
|
E |
低压气密封试验压力 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
|||
|
适用温度 |
< 150℃(PTFE) < 300℃(PLL) |
|||
三、Q11F三片式内螺纹球阀主要连接尺寸及重量Main Extemal and Connecting Dimensions
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
四、Q11F三片式球阀主要零件材料Materials of main parts
|
序号
|
零件名称
|
材质
|
|
|
不锈钢
|
碳钢
|
||
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
6
|
螺母
|
不锈钢SS304
|
FCD45
|
|
7
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
B8
|
