一、产品[通用电磁阀(德国技术)]的详细资料：
产品型号：ZCB
产品名称：通用电磁阀(德国技术)
产品特点：性能特点德国技术 欧洲造型 蝶式活塞 太空原理三维密封 严防泄漏 导向启闭 避免故障任意安装 操作方便 精密铸造 外观美观 通用电磁阀价格,通用电磁阀厂家,通用电磁阀报价。
二、应用范围：
船舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。
三、主要技术参数：
原理结构：分步直动活塞型、先导活塞型
控制方式：常闭式、常开式
流体范围：气、水、油、蒸汽、燃气、制冷剂、腐蚀性流体等
流体温度：-200~350℃
密封材料：NBR、PTFE、FKM（特制：硅胶）
阀体材质：铸铁（略）、304不锈钢（特制：316）
介质粘度：小于５０ＣＳt（大于时需定制）
防护性能：防水、防爆、防腐、IP65
标准电压：AC220V、DC24V (其它可特制)
(ＤＣ３～１２７Ｖ ＡＣ３６～３８０Ｖ)
特殊功能： E防爆型（防爆等级dⅡCT5）；
S手动功能；
X信号反馈；
T定时开关；
N止回功能；

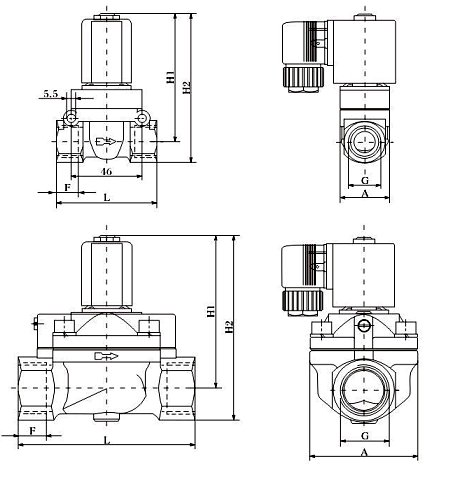

四、凯斯特牌ZCB高压电磁阀(德国技术)铸铁体规格尺寸:
|
型号 |
管接 (mm) |
法兰 (mm) |
压力(MPa) |
内螺纹 |
法兰接口 (mm) |
|
ZCB-20 |
105×135 |
---- |
≤6.0 |
G3/4″ |
---- |
|
ZCB-25 |
105×135 |
128×160 |
G1″ |
Φ85-4-Φ14 |
|
|
ZCB-32 |
120×150 |
150×200 |
G5/4″ |
Φ100-4-Φ14 |
|
|
ZCB-40 |
143×170 |
157×220 |
G3/2″ |
Φ110-4-Φ16 |
|
|
ZCB-50 |
155×180 |
175×230 |
G2″ |
Φ125-4-Φ16 |
|
|
ZCB-65 |
---- |
235×270 |
---- |
Φ145-4-Φ17 |
|
|
ZCB-80 |
---- |
270×280 |
---- |
Φ160-4-Φ17 |
|
|
ZCB-100 |
---- |
300×310 |
---- |
Φ180-8-Φ17 |
|
|
ZCB-150 |
---- |
440×390 |
---- |
Φ240-8-Φ22 |
|
|
ZCB-200 |
---- |
580×450 |
---- |
Φ295-8-Φ22 |
五、凯斯特牌ZCB高压电磁阀(德国技术)不锈钢阀体规格尺寸：
|
型号 |
管接(mm) |
法兰(mm) |
压力 (MPa) |
螺纹(″) |
法兰(mm) |
|
ZCB-8 |
55×90 |
---- |
≤6.0 |
G3/8 |
---- |
|
ZCB-10 |
55×90 |
---- |
G3/8 |
---- |
|
|
ZCB-15 |
65×100 |
---- |
G1/2 |
---- |
|
|
ZCB-20 |
80×120 |
---- |
G3/4 |
---- |
|
|
ZCB-25 |
95×130 |
105×155 |
G1 |
Φ85-4-Φ14 |
|
|
ZCB-32 |
115×145 |
125×165 |
G11/4 |
Φ100-4Φ14 |
|
|
ZCB-40 |
128×160 |
140×180 |
G11/2 |
Φ110-4Φ15 |
|
|
ZCB-50 |
145×175 |
154×200 |
G2 |
Φ125-4Φ15 |
|
|
ZCB-65 |
---- |
200×240 |
----- |
Φ145-4Φ17 |
|
|
ZCB-80 |
---- |
220×280 |
----- |
Φ160-4Φ17 |
|
|
ZCB-100 |
---- |
260×300 |
------ |
Φ180-8Φ17 |
注：1、流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），且无凝固或结晶现象。
2、特殊阀可定制,最大可制DN1000(mm)。
订货须知：
一、①ZCB高压电磁阀(德国技术)产品名称与型号②ZCB高压电磁阀(德国技术)口径③ZCB高压电磁阀(德国技术)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZCB高压电磁阀(德国技术)型号，请按ZCB高压电磁阀(德国技术)型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
