J41B氨用截止阀

- 产品型号:
- J41B
- 产品口径:
- 15-300mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[J41B氨用截止阀的详细资料：

产品名称：J41B氨用截止阀,氨用法兰截止阀,氨气专用截止阀

产品型号：J41B

产品简介：经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氨用截止阀，简称氨用阀。

二、氨用截止阀产品特点：

1、按使用要求的不同，氨气减压阀有许多规格。最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，最高出口压力为。

2、安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。启标氨用截止阀采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。

3、氨气专用截止阀应严禁接触油脂，以免发生火警事故。

4、停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。

5、氨气专用用截止阀应避免撞击振动，不可与腐蚀性物质相接触。

三、氨用截止阀结构特点及用途：

1．中通法兰为方形结构，阀杆采用间杆连接。

2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。

3．密封面采用巴氏合金，密封性能好，使用寿命长

四、氨用截止阀主要性能规范：

公称压力PN（MPA）	试验压力PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃

五、氨用截止阀主要零件材料：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J41B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J41B-25Z	灰铸铁			碳钢
J41B-25P	不锈钢			不锈钢
J41F-25Z	灰铸铁			碳钢

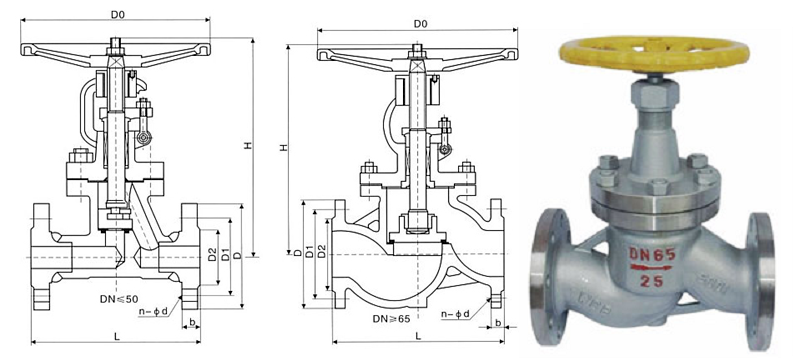

六、氨用截止阀主要尺寸及重量：

公称通径 DN（mm）	尺　　寸（mm）												重量（kg）
公称通径 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	关	开	D3	重量（kg）
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550

注意：安装事项及使用方法：

氨气专用截止阀止阀，是专用氨气阀门一般不用于其它气体。为了防止误用，有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹，也称反向螺纹，安装时应特别注意。

订货须知：
一、①J41B氨用截止阀产品名称与型号②J41B氨用截止阀口径③J41B氨用截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的J41B氨用截止阀型号，请按J41B氨用截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
