DJ41Y法兰低温截止阀

- 产品型号:
- DJ41Y
- 产品口径:
- 15-300mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[DJ41Y法兰低温截止阀]的详细资料：

产品名称：低温截止阀,DJ41Y法兰低温截止阀,DJ61Y低温焊接截止阀

产品型号：DJ41Y、DJ61Y

产品简介：DJ41Y低温截止阀一种应用于低温液化气体的储运设备及相关管路中的低温阀门；主要包括：阀体，阀盖安装在阀体上，手轮固定安装在阀杆上，阀杆通过螺纹与阀盖相配合，阀芯固定在阀杆的下端，阀杆套与阀盖相固定，压紧螺母通过螺纹与阀杆套相配合，压紧螺母压在压套上，压套将“Ｖ”型密封圈压在阀杆与阀杆套之间的挡圈上；其特点是：在压紧螺母与压套之间设置有弹簧，弹簧紧压在压套上。

二、低温截止阀工作原理：

低温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

三、低温截止阀制造标准：

设计与制造：JB/T7749-95

结构长度：GB/T12221-89

连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89

检验与试验：JB/T7749-95

四、低温截止阀用途：

低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

低温截止阀温度范围 -46℃- +200℃ -100℃- +200℃ -196℃-200℃ -230℃- +200℃

五、执行标准：

设计与制造	结构长度	浩兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	GB9131	JB/T9092

六、压力试验：

公称压力PN	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
上密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

七、主要零件材料及性能：

体盖板	阀杆	密封面	垫片	埴料	工作温度℃	适用介质
LCB	1Cr17Ni12	DTL/DTL	1Cr13/柔性石墨低温石棉	PTFE 浸四氟乙烯石棉绳柔性石墨	-46	丙烷/丙烯甲醇,乙烷煤气/液氨
LC1					-60
LC2					-73
LC3	1Cr18Ni9Ti				-101
LC4					-115
LC8					-196

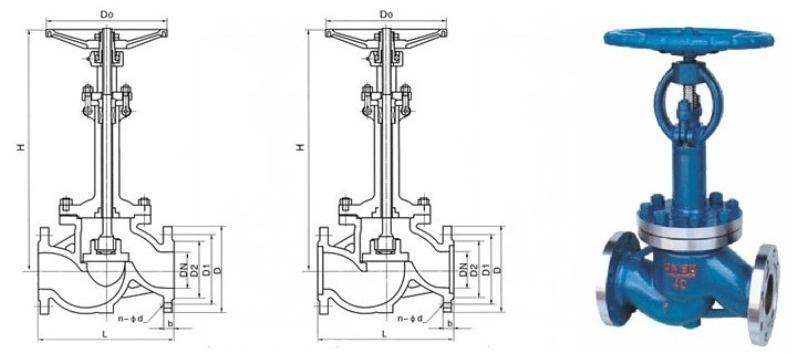

八、国标低温截止阀(节流)阀 PNl.6MPa一4.0MPa 规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H			D0
1.6MPa	DN	L	D	D1	D2	b	n-Φd	-46℃	4-101℃	-196℃	D0
凸面法兰 RF DJ41Y-16L DJ41Y-16L C1 DJ41Y-16L C2 DJ41Y-16L C3 DJ41Y-16L C4 DJ41Y-16P DJ41Y-16R	50	230	160	125	100	16	4-Φ18	460	480	520	240
	65	290	180	145	120	18	4-Φ18	475	505	525	280
	80	310	195	160	135	20	8-Φ18	520	550	590	280
	100	350	215	180	155	20	8-Φ18	545	575	615	320
	125	400	245	210	185	22	8-Φ18	590	620	660	360
	150	480	280	240	210	24	8-Φ23	650	680	730	400
	200	600	335	295	265	26	12-Φ23	850	880	930	400
	250	730	405	355	320	30	12-Φ25	956	986	1036	450
	300	850	460	410	375	30	12-Φ25	1095	1125	1175	500
2.5MPa	50	230	160	125	100	20	4-Φ18	460	460	520	240
凸面法兰 RF DJ41Y-25L DJ41Y-25L C1 DJ41Y-25L C2 DJ41Y-25L C3 DJ41Y-25L C4 DJ41Y-25P DJ41Y-25R	65	290	180	145	120	22	8-Φ18	475	505	525	280
	80	310	195	160	135	22	8-Φ18	520	550	590	280
	100	350	230	190	160	24	8-Φ23	545	575	615	320
	125	400	270	220	188	28	8-Φ25	590	620	660	360
	150	480	300	250	218	30	8-Φ25	650	680	730	400
	200	600	360	310	278	34	12-Φ25	850	880	930	400
	250	730	425	370	332	36	12-Φ30	956	986	1036	450
	300	850	485	430	390	40	16-Φ30	1095	1125	1175	500
4.0MPa	50	230	160	125	100	20	4-Φ18	483	504	546	240
凸面法兰 RF DJ41Y-40L DJ41Y-40L C1 DJ41Y-40L C2 DJ41Y-40L C3 DJ41Y-40L C4 DJ41Y-40P DJ41Y-40R	65	290	180	145	120	22	8-Φ18	499	530	551	280
	80	310	195	160	135	22	8-Φ18	546	578	620	280
	100	350	230	190	160	24	8-Φ23	572	604	646	320
	125	400	270	220	188	28	8-Φ25	620	651	693	360
	150	480	330	2850	218	30	8-Φ25	683	741	767	400
	200	600	375	320	282	38	12-Φ30	893	924	977	400
	250	730	445	385	345	42	12-Φ34	1004	1035	1088	450
	300	850	510	450	408	46	16-Φ34	1150	1181	1234	500

订货须知：
一、①DJ41Y法兰低温截止阀产品名称与型号②DJ41Y法兰低温截止阀口径③DJ41Y法兰低温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的DJ41Y法兰低温截止阀型号，请按DJ41Y法兰低温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
