J41H/W德标法兰截止阀

- 产品型号:
- J41H/W德标
- 产品口径:
- 15-500mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- WCB 304 316 316L
联系我们

产品说明

一、产品[J41H/W德标法兰截止阀]的详细资料：

产品名称：J41H/W德标法兰截止阀,德标截止阀,德标铸钢截止阀,德标不锈钢截止阀

产品型号： J41H/W

产品简介：J41H/W德标法兰截止阀采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮，阀体、阀盖的设计经过严格的计算，具有良好的强度、刚度和流通能力。阀盖上设计了上密封座在全开状态下使填料密封更为可靠，并方便填料的更换。德标截止阀驱动方式有手动、齿轮传动、电动、气动等。

应用范围：J41H/W德标法兰截止阀适用于公称压力PN1.6~16MPa，工作温度-110~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。德标截止阀广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统，性能安全可靠。

二、德标法兰截止阀工作原理：

德标法兰截止阀采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮，阀体、阀盖的设计经过严格的计算，具有良好的强度、刚度和流通能力。阀盖上设计了上密封座在全开状态下使填料密封更为可靠，并方便填料的更换。适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、火力电站等各种工况的管路上，切断或接通管路介质。

三、德标法兰截止阀产品特点：

1、产品结构合理、密封可靠、性能优良、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

5、采用国内外多种配管法兰密封面型式，满足各种工程需要及用户要求。

四、德标法兰截止阀技术规范：

结构形式： BB-BG-OS & Y

驱动方式：手动

设计标准：DIN3356

结构长度：DIN3202

连接法兰：DIN2543-2545

试验与检验： DIN3230

五、德标法兰截止阀零件材料：

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

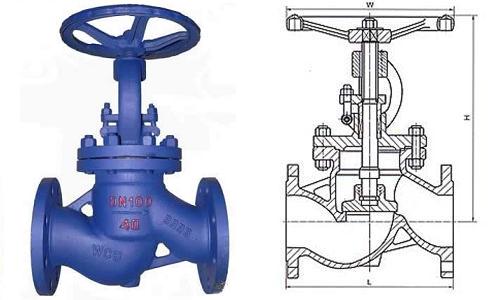

六、德标法兰截止阀的外形尺寸：1.6Mpa

型号	J41H-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

七、德标法兰截止阀的外形尺寸：2.5Mpa

型号	J41H-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

八、德标法兰截止阀的外形尺寸：4.0Mpa

型号	J41H-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780

订货须知：
一、①J41H/W德标法兰截止阀产品名称与型号②J41H/W德标法兰截止阀口径③J41H/W德标法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的J41H/W德标法兰截止阀型号，请按J41H/W德标法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
