一、产品[J641Y气动高温截止阀]的详细资料：
产品名称：气动高温截止阀
产品型号：J641Y
产品介绍：气动截止阀主要由截止阀和气动执行器（直行程汽缸）组成，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。J641Y气动高温截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制截止阀，阀门操作方便、灵活。气缸使用介质：压缩空气，氮气。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
气动截止阀分类：气动直通式截止阀、气动直流式截止阀、气动角式截止阀、气动柱塞式截止阀。
气动截止阀具有的优点：结构简单，制造和维修比较方便,工作行程小，启闭时间短,密封性好，密封面间磨擦力小，寿命较长,截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
气动高温截止阀结构特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
气动高温截止阀执行标准：
设计与制造 GB/T1223
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
二、气动高温截止阀执行器标准（特殊情况可根据客户要求定做）：
|
产品规范 |
设计标准 |
结构长度 |
连接法兰 |
检验标准 |
压力温度标准 |
供货规范 |
产品标识 |
|
GB/T 12235 |
GB/T 12221 |
JB/T79 |
JB/T9092 |
GB 9131 |
JB/T7928 |
GB/T 12220 |
|
|
HG20592等 |
三、气动高温截止阀性能范围：
|
气动截止阀型号 |
公称压力Mpa |
试验压力 |
说明 |
||
|
强度（水）Mpa |
密封（水）Mpa |
低压密封（水）Mpa |
|||
|
J6(S)41H/W/Y/F/T-16C/P/R |
1.6 |
2.4 |
1.76 |
0.6 |
强度为公称压力1.5倍 |
|
J6(S)41H/W/Y/F/T-25C/P/R |
2.5 |
3.75 |
2.75 |
0.6 |
|
|
J6(S)41H/W/Y/F/T-40C/P/R |
4.0 |
6.0 |
4.4 |
0.6 |
密封为公称压力1.1倍 |
|
J6(S)41H/W/Y/F/T-64C/P/R |
6.4 |
9.6 |
7.0 |
0.6 |
|
|
J6(S)41H/W/Y/F/T-100C/P/R |
10.0 |
15.0 |
11.0 |
0.6 |
|
四、气动高温截止阀主要零件材质说明：
|
零件名称 |
气动截止阀主要部件材质清单表及温度说明（该系列材质配置清单仅供参考，有特别要求可定做，欢迎来电咨询） |
|||||||
|
铸钢WCB |
铬钼钢WC6 |
CF8-304 |
CF8M-316 |
CF3-304L |
CF3M-316L |
CF8C-F321 |
铸铁HT200 |
|
|
阀体 阀盖 |
WCB |
WC6 |
CF8 |
CF8M |
CF3 |
CF3M |
CF8C |
HT200 |
|
阀瓣 |
A105 |
F11 |
304 |
316 |
304L |
316L |
F321 |
锻铁 |
|
阀杆 |
F6A |
304 |
304 |
316 |
304L |
316L |
F321 |
F6A/铜 |
|
密封面 |
13CR/STL |
13CR/STL |
304/STL |
316/STL |
304L/STL |
316L/STL |
F321/STL |
13CR/铜 |
|
工作温度 |
≤425℃ |
≤540℃ |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |

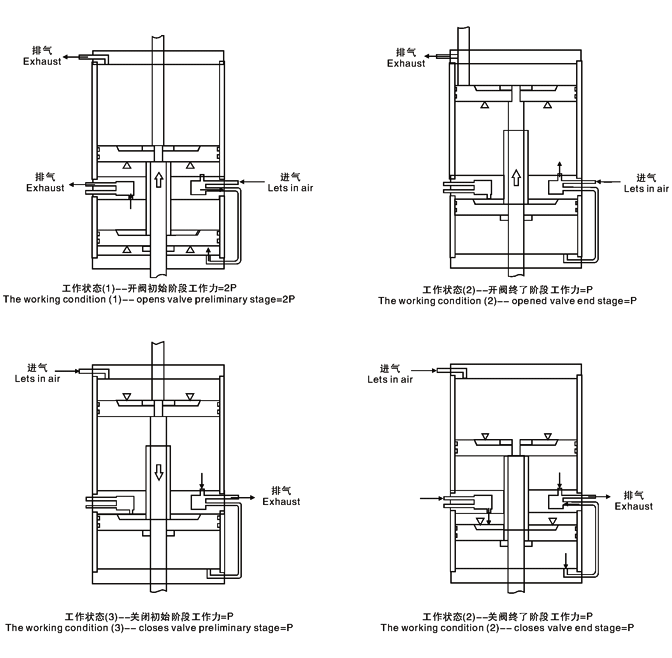

五、气动高温截止阀直行程气缸工作原理示意图：

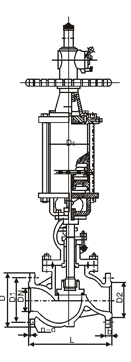

六、气动高温截止阀连接尺寸详表：
|
气动截止阀型号 |
公称通径 |
气动截止阀主要连接尺寸和外形尺寸 |
|
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
H |
|||
|
J641H-16C |
DN50 |
230 |
160 |
125 |
100 |
18 |
|
4-18 |
590 |
|
|
DN65 |
290 |
180 |
145 |
120 |
18 |
|
4-18 |
590 |
||
|
DN80 |
310 |
195 |
160 |
135 |
20 |
|
8-18 |
590 |
||
|
DN100 |
350 |
215 |
180 |
155 |
22 |
3 |
8-18 |
590 |
||
|
DN125 |
400 |
245 |
210 |
185 |
24 |
3 |
8-18 |
590 |
||
|
DN150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
590 |
||
|
DN200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
810 |
||
|
DN250 |
650 |
405 |
355 |
320 |
30 |
3 |
12-23 |
810 |
||
|
DN300 |
750 |
460 |
410 |
375 |
30 |
3 |
12-23 |
830 |
||
|
J641H-25C |
DN50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
590 |
|
|
DN65 |
290 |
180 |
145 |
125 |
22 |
3 |
8-18 |
590 |
||
|
DN80 |
310 |
195 |
160 |
145 |
22 |
3 |
8-18 |
590 |
||
|
DN100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
590 |
||
|
DN125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
590 |
||
|
DN150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
810 |
||
|
DN200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-25 |
810 |
||
|
DN250 |
650 |
425 |
370 |
332 |
36 |
3 |
12-30 |
830 |
||
|
DN300 |
750 |
485 |
430 |
390 |
40 |
4 |
16-30 |
830 |
||
订货须知：
一、①气动高温截止阀产品名称与型号②气动高温截止阀口径③气动高温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的气动高温截止阀型号，请按气动高温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
