GL41F衬氟Y型过滤器

- 产品型号:
- J(L)47Y、J(L)4b7Y
- 产品口径:
- 25-250
- 产品压力:
- 1.6-3.5Mpa
- 产品材质:
- WCB
联系我们

产品说明

一、产品[GL41F46 衬氟Y型过滤器]详细资料：

产品名称： Y型过滤器

产品型号：GL41F/GL41F46

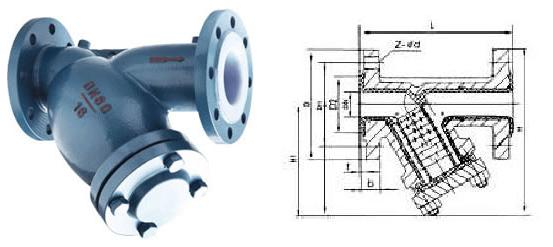

详细资料：GL41F/GL41F46Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。

Y型过滤器执行标准:

设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928

二、衬氟过滤器主要性能规范

公称压力 /压力等级PN	GB/DlN/PNl6,2.5(MPa) ANSI 150Lb/JIS 10K
法兰尺寸	JB78/JB79 HG 5010 ANSI B165 JIS 2213-2214
压力试验	参照 GB/T 13927 API 598
衬里层检验	电火花检验

三、衬氟过滤器主要零材料表

序号	零件名称	灰铸铁	碳钢
序号	零件名称	Z	C
1	阀体、阀盖	HT250/A 126	WCB/A216 WCB
2	过滤网	PTFE(F4)
3	螺栓 /螺母	35/45、A193 B7/A194
4	衬里层	FEP(F46)PCTFE(F3)

四、衬氟过滤器主要连接尺寸及重量

公称通径		GL41F46-10/16/25型过滤器
DN (mm)	NPS (in)	L	D	D1	D2	b	f	H1	H	Z-φd	重量(kg)
DN (mm)	NPS (in)	PNl.0～2.5(MPa)
20	3/4	150	105	75	55	16	2	70	122	4-14	3.3
25	1	160	115	85	65	16	2	78	135	4-14	4.2
32	1¹/4	190	135	100	78	18	2	86	154	4-18	6.6
40	1¹/2	200	145	110	85	18	3	92	164	4-18	7.3
50	2	230	160	125	100	20	3	102	182	4-18	12
65	2¹/2	250	180	145	120	20	3	115	205	4-18	16
80	3	280	195	160	135	22	3	135	232	8-18	23
100	4	320	215	180	155	24	3	156	263	8-18	32
125	5	400	245	21O	185	26	3	248	370	8-18	39
150	6	500	280	240	210	28	3	285	425	8-23	52
200	8	600	335	295	265	30	3	362	530	8-23	89

*表中法兰尺寸按JB78／PNl.6MPa。

订货须知：
一、①Y型衬氟过滤器产品名称与型号②Y型衬氟过滤器口径③Y型衬氟过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的Y型衬氟过滤器型号，请按Y型衬氟过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
