三、电动铸铁闸阀主要零件材料
|
零件名称 |
Z945T-10(黄铜密封) |
Z945W-10(本体密封) |
|
阀体、阀盖 |
灰铸铁 |
灰铸铁 |
|
闸 板 |
灰铸铁＋黄铜 |
灰铸铁 |
|
阀 杆 |
碳钢(铜) |
碳钢(铜) |
|
阀杆螺母 |
青铜（球铁） |
青铜（球铁） |
四、电动铸铁闸阀主要设计标准
|
设计制造 |
JB/T 8691-98 |
|
结构长度 |
GB/T 15188.2-94 |
|
法兰连接尺寸 |
GB/T 9113-2000 |
|
阀门检查和试验 |
GB/T 13927-92 |
五、电动铸铁闸阀主要性能规范
|
产品型号 |
公称压力 （MPa） |
强度试验（MPa） |
密封试验（MPa） |
适用温度 （℃） |
适用介质 |
|
Z945T-10 |
1.0 |
1.5 |
1.1 |
≤100 |
蒸气、水、 |
|
Z945W-10 |
≤100 |
油品 |

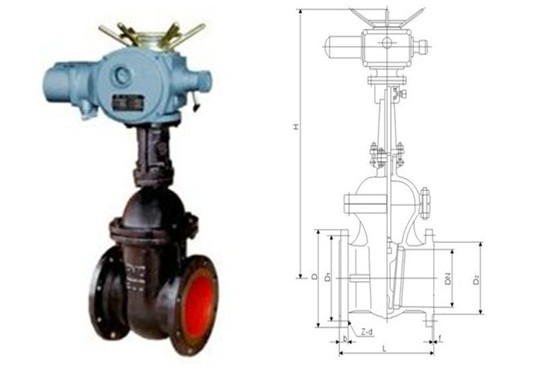

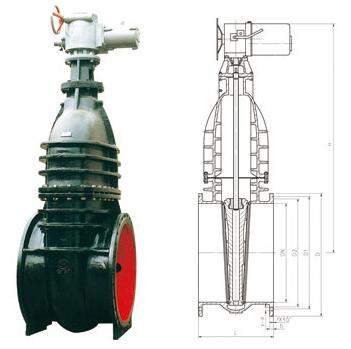

六、电动铸铁闸阀产品选型
|
型 号 |
公称通径 |
尺寸 |
重量(㎏ |
|||||||||
|
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
H1 |
L1 |
L2 |
|||
|
Z945T/W-10
Z941T/W-10 |
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
757 |
594 |
161 |
391 |
88 |
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
802 |
639 |
161 |
391 |
10 |
|
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
843 |
680 |
161 |
391 |
122 |
|
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
993 |
830 |
161 |
391 |
178 |
|
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
1097 |
934 |
161 |
391 |
239 |
|
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1194 |
1082 |
215 |
299 |
323 |
|
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1269 |
1157 |
215 |
299 |
431 |
|
|
400 |
480 |
565 |
515 |
484 |
32-4 |
16-ф25 |
1445 |
1333 |
215 |
299 |
555 |
|
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1658 |
1546 |
215 |
299 |
908 |
|
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
1758 |
1646 |
215 |
299 |
1148 |
|
|
700 |
660 |
895 |
840 |
800 |
40-5 |
24-ф30 |
1976 |
|
258 |
318 |
1800 |
|
|
800 |
720 |
1010 |
950 |
905 |
44-5 |
24-ф34 |
2136 |
|
258 |
318 |
2340 |
|
一、①电动铸铁闸阀产品名称与型号②电动铸铁闸阀口径③电动铸铁闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的电动铸铁闸阀型号，请按电动铸铁闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
