Q41F日标法兰球阀

- 产品型号:
- Q41F日标
- 产品口径:
- 15-200mm
- 产品压力:
- 10-20K
- 产品材质:
- 铸钢、不锈钢、锻钢、铬钼钢
联系我们

产品说明

一、产品[Q41F日标法兰球阀]的详细资料：

产品名称：JIS日标球阀,Q41F-10K日标法兰球阀,日标不锈钢球阀

产品型号：Q41F-10K、Q41F-20K

产品概述：日标法兰球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

二、日标球阀产品特点：

（1）流体阻力小，全通径的球阀基本没有流阻。

（2）结构简单、体积小、重量轻。

（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

三、技术参数：

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

适用温度：-196～350℃

驱动方式：手动、气动、电动、液动等。

公称通径：DN 15-250 1/2"～10"

制造标准
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

四、日标球阀应用范围：

日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

五、JIS日标球阀技术规范：

设计依据	日标系列
设计标准	BS5351
法兰连接结构长度	JIS B2002
结构长度(焊接)	-
连接法兰	JIS B2212 B2214
对焊端	-
试验和检验	JIS B2003

六、JIS日标球阀试验压力：

	试验压力(MPa)
磅级(Class)	壳体试验	密封试验
10K	2.4	1.5
20K	5.8	4.0

七、JIS日标球阀零件材料：

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体主体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球体	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

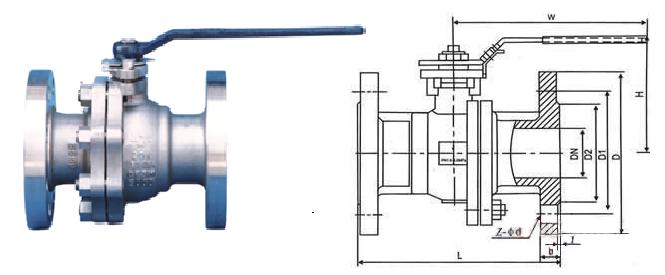

八、JIS日标球阀外形尺寸：

公称压力	公称通径	d	L	D	D1	D2	b	f	Z-Φd	H	W
JIS10K	15	15	108	95	70	52	12	1	4-15	79	135
	20	20	117	100	75	58	14	1	4-15	84	135
	25	25	127	125	90	70	14	1	4-19	95	170
	32	32	140	135	100	80	16	2	4-19	103	170
	40	38	165	140	105	85	16	2	4-19	111	200
	50	50	178	155	120	100	16	2	4-19	120	200
	65	64	190	175	140	120	18	2	4-19	153	300
	80	76	203	185	150	130	18	2	8-19	163	300
	100	100	229	210	175	155	18	2	8-19	182	400
	125	125	356	250	210	185	20	2	8-23	260	500
	150	150	394	280	240	215	22	2	8-23	280	800
	200	200	457	330	290	265	22	2	12-23	-	1100
JIS20K	15	15	140	95	70	52	14	1	4-15	79	135
	20	20	152	100	75	58	16	1	4-15	84	135
	25	25	165	125	90	70	16	1	4-19	95	170
	32	32	178	135	100	80	18	2	4-19	103	170
	40	38	190	140	105	85	18	2	4-19	111	200
	50	50	216	155	120	100	18	2	8-19	120	200
	65	64	241	175	140	120	20	2	8-19	153	300
	80	76	283	200	160	135	22	2	8-23	163	300
	100	100	305	225	185	160	24	2	8-23	182	400
	125	125	381	270	225	195	26	2	8-25	260	500
	150	150	403	305	260	230	28	2	12-25	280	800
	200	200	502	350	305	275	30	2	12-25	-	1100

订货须知：
一、①Q41F日标法兰球阀产品名称与型号②Q41F日标法兰球阀口径③Q41F日标法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q41F日标法兰球阀型号，请按Q41F日标法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
