一、产品[Z6S43H 气动平板闸阀]的详细资料：
系列型号：Z6s43(4)WF(Y、H)
连接方式：法兰
结构形式：3-单闸板、4-双闸板
密封性质：H-合金钢、F-增强聚四氟乙烯、Y-硬质合金
公称通径：DN50～700mm，NPS2"～28"
公称压力：PN1.0～16.0MPa，Class150～900Lb
产品介绍：本公司生产的注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。该系列气动平板闸阀阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石、油、气、长输管线等领域。
工作温度：-29℃～129℃阀体材料铸钢（WCB）MPa：1.0，2.5，4.0，6.4，10.0
1.阀门的设计与制造符合JB／T298-91＜管线用钢制平板闸阀＞规定。
2.本阀门两端尺寸，按 JB79-59 标准加工。
3.抗硫型平板闸阀材料参照MR0175-90＜油田设备用抗硫应力裂纹的金属材料＞的规定。
尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
二、气动平板闸阀特点：
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门,本类阀门在管道中一般应当水平安装。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、全封闭结构，防护性能好，可适应全天候要求。
三、气动平板闸阀工作原理： (双重密封、自动泄压、免维护)
1、阀门内部压力相当时，闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈能清洁闸板两侧。
2、对阀门施加管理压力时，压力作用于闸板，迫使它贴近出口阀座上PTFE环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地捡到凹槽，在这一点，O形圈阻止任何后部介质流。
3、阀体压力泄放后，形成进口密封，管道压力作用于进口阀座，使其移向闸板，这时形成PTFE对金属的密封，同时，O形圈与阀座凹槽形成紧密的密封
4、阀门自动泄放多余的压力，当阀体压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀体内多余的压力在阀座与闸板之间泄放到管道中。
四、气动平板闸阀根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
五、气动平板闸阀执行标准：
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力 -温度 |
产品标识 |
|
JB/T 5298 |
JB/T 5298 |
JB/T79 |
JB/T 5298 |
GB 9131 |
GB/T 12220 |
|
|
API6D |
API 6D |
ANSI B16.5 |
AP16D |
ANSI B16.34 |
MSS SP-25 |
六、气动平板闸阀性能规范：
|
压力等级 |
常温下降压力试验 |
适用温度 (℃) |
适用介质 |
|||||||
|
壳体 |
左密封 |
左密封 |
低压密封 |
“G”型 |
“D”型 |
普通型 |
“抗硫” |
“基本” |
||
|
公称压力(MPa) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～250 |
-46～121 |
-29～121 |
含 H20和 |
石油 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
磅级 |
150 |
3.1 |
2.3 |
2.3 |
0.6 |
|||||
|
300 |
5.52 |
7.6 |
5.52 |
0.6 |
||||||
七、气动平板闸阀零件材料：
|
零件名称 |
零部件材料 |
|||
|
JB/T7298 |
API6D |
|||
|
阀门 /阀盖 |
WCB |
WC6 |
A352-1CB |
A351-CF8M |
|
闸板 |
2Cr13+ENP |
20CrMoV+ST1 |
ANSI410+ENP |
ANSI 316+ENP |
|
阀杆 |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
阀座 |
25+PTFE |
20CrMoV+ST1 |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨 |
聚四氟乙烯 /PTFE+FPM |
|
|
垫片 |
18-8/柔性石墨 |
|||
|
螺栓 |
35 |
35CrM0 |
A193-B7M |
A193-B8 |
|
适用温度 |
-29～250℃ |
-29-550℃ |
-46-350℃ |
-40-200℃ |
|
适用介质 |
水、油品、蒸汽 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸类 |

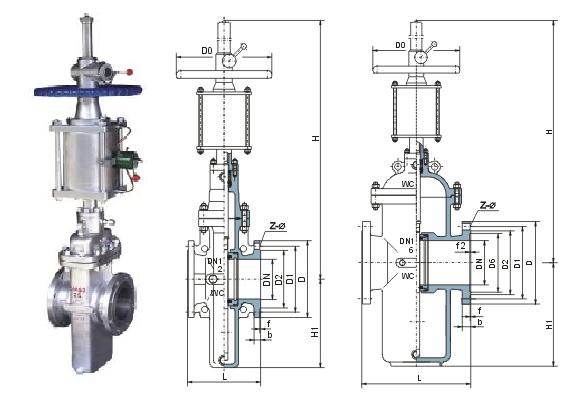

八、气动平板闸阀外形和连接尺寸 单位Unit：mm
|
DN |
PN16
PN25
150Lb |
PN40
PN64
300Lb |
PN40
PN64
PN100 |
PN100
600Lb |
PN160
PN200 |
900Lb
1500Lb |
|
50 |
178 |
216 |
250 |
292 |
280 |
330 |
|
65 |
190 |
241 |
280 |
330 |
315 |
356 |
|
80 |
203 |
283 |
310 |
356 |
380 |
381 |
|
100 |
229 |
305 |
350 |
432 |
425 |
457 |
|
125 |
254 |
381 |
400 |
508 |
480 |
559 |
|
150 |
267 |
403 |
450 |
559 |
530 |
610 |
|
200 |
292 |
419 |
550 |
660 |
620 |
737 |
|
250 |
330 |
457 |
650 |
787 |
730 |
838 |
|
300 |
356 |
502 |
750 |
838 |
850 |
965 |
|
350 |
381 |
762 |
850 |
889 |
980 |
1029 |
|
400 |
406 |
838 |
950 |
991 |
1100 |
1130 |
|
450 |
432 |
914 |
1050 |
1092 |
1200 |
1219 |
|
500 |
457 |
991 |
1150 |
1194 |
1250 |
1321 |
|
600 |
508 |
1143 |
1350 |
1397 |
1450 |
1549 |
