PZ641H型气动钢制排渣闸阀

- 产品型号:
- PZ641H型
- 产品口径:
- 100-800mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 碳钢、不锈钢、铬钼钢
联系我们

产品说明

一、产品[PZ641H型气动排渣闸阀]的详细资料：

产品名称：气动排渣闸阀、法兰排渣闸阀、气动法兰排渣闸阀

产品型号：PZ641H 型

产品介绍：PZ941H 型气动排渣闸阀是采用国内外高质量电装品牌的气动执行器与高品质的排渣闸阀组成。具有智能化控制操作简单、开关灵活、密封耐磨和防腐蚀性能好、流体阻力小等特点。广泛应用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的流体，适用于灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。

二、气动排渣闸阀产品特点：

◇·采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。

◇·启闭件采用半密封副强制密封，性能优良。

◇·密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。

◇·阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。

◇·阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。

◇·中大口径设置滚动轴承，启闭轻松。

三、气动排渣闸阀产品说明：PZ641H 型 PN16~PN63 气动钢制排渣闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为碳素钢堆焊铁基合金，公称压力 PN10~PN63，阀体材料为碳素钢，具有排渣功能的闸阀。

四、PZ641H型 PN16~PN63 气动钢制排渣闸阀主要性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
PZ641H-16C	16	1.6	≤100	灰渣水混合物（灰水比 1:1:5 最大粒度≤50毫米）
PZ641H-25	25	2.5
PZ641H-40	40	4.0
PZ641H-63	63	6.3

五、PZ641H 型 PN16~PN63 气动钢制排渣闸阀零部件材料：

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ641H-16C	碳素钢	碳素钢堆焊铁基合金		铬不锈钢	橡胶石棉板	石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

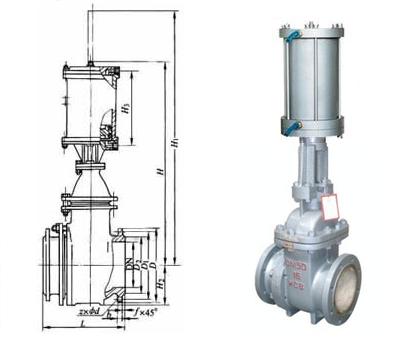

六、产品外形及结构尺寸示意图：

七、PZ641H-16C 型气动钢制排渣闸阀主要外形及结构尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
100	300	220	180	158	8×Φ18	24	3	265	120	715	840	195
150	350	285	240	212	8×Φ22	28	3	290	162	945	1205	258
200	400	340	295	268	12×Φ22	30	3	307	200	1245	1545	344
250	450	405	355	320	12×Φ26	32	3	454	220	1550	1850	438
300	500	460	410	370	12×Φ26	34	4	610	260	1620	1980	630
350	550	520	470	430	16×Φ26	38	4	630	290	1690	2045	821
400	600	580	525	480	16×Φ30	40	4	645	338	1805	2205	940
450	650	640	585	532	20×Φ30	40	4	675	360	2015	2466	1019
500	700	715	650	585	20×Φ33	42	4	695	400	2115	2615	1138

八、PZ641H-25 型气动钢制排渣闸阀主要外形及结构尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	350	300	250	212	8×Φ26	30	3	275	132	720	860	226
200	400	360	310	278	12×Φ26	34	3	300	200	950	1240	298
250	450	425	370	335	16×Φ30	36	3	318	220	1250	1580	394
300	500	485	430	390	16×Φ30	40	4	464	260	1550	1890	498
350	550	555	490	450	16×Φ33	40	4	630	290	1630	2070	700
400	600	620	550	505	16×Φ36	40	4	650	338	1706	2265	901
450	650	670	600	555	20×Φ36	42	4	665	360	1740	2525	4036
500	700	730	660	615	20×Φ36	44	4	695	400	2045	2685	1119
600	800	845	770	720	20×Φ39	46	4	710	437	2165	2740	1238

九、PZ641H-40 型气动钢制排渣闸阀主要外形及结构尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	300	250	104	8×Φ26	32	3.5	285	184	740	880	256
200	550	375	320	260	12×Φ30	38	3.5	310	224	970	1260	328
250	650	450	385	313	12×Φ33	38	3.5	627	245	1270	1600	424
300	750	545	450	364	16×Φ33	42	3.5	474	276	1580	1920	538
350	850	580	510	422	16×Φ36	48	4	640	310	1660	2100	740
400	950	660	585	172	16×Φ39	52	4	660	340	1746	2295	750

十、PZ641H-63 型气动钢制排渣闸阀主要外形及结构尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	345	280	204	8×Φ33	36	3.5	295	184	760	900	286
200	550	415	345	260	12×Φ36	42	3.5	320	224	990	1280	358
250	650	470	400	313	12×Φ36	42	3.5	339	245	1290	1630	454
300	740	430	460	364	16×Φ36	46	3.5	584	276	1610	14950	478
350	850	600	525	422	16×Φ39	50	4	650	310	1690	2140	780
400	950	670	585	472	16×Φ42	60	4	670	340	1776	2345	811

订货须知：
一、①PZ641H型气动排渣闸阀产品名称与型号②PZ641H型气动排渣闸阀口径③PZ641H型气动排渣闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的PZ641H型气动排渣闸阀型号，请按PZ641H型气动排渣闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
