一、产品[PZ273H电液动刀型闸阀]的详细资料：
产品名称：电液动刀型闸阀
产品型号：PZ273H
产品介绍：PZ273H刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区的集中或程序控制,广泛应用于冶金、电力、煤炭、矿山、水利等行业,是一种应用性强的新型更新替代产品。
二、PZ273H电液动刀型闸阀特点：
1、 机、电、液、仪一体化，实现现场控制，集中监控或自动控制。2、无级调力，运行平稳，冲击力小，运用于较高压力场合。3、节能，液压传动效率高达80％。4、阀门整体结构紧凑，体积小，无需液压泵站。5、可控制任意阀位并可锁定。
三、PZ273H/Y电液动刀型闸阀主要性能规范：
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
橡胶≤80℃四氟密封≤180℃硬密封≤425℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
四、PZ273H/Y电液动刀型闸阀主要零部件材质：
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |

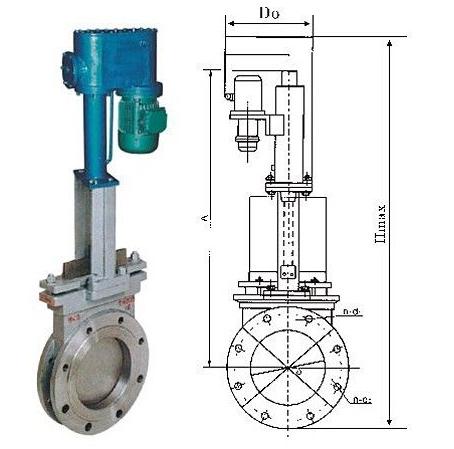

五、PZ273H电液动刀型闸阀连接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
|
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
|
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
|
|
1.0 |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
|
65 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
|
|
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
|
|
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
|
|
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
|
|
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
|
|
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
|
|
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
|
|
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
六、PZ273H电液动刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
