(K)Z543WF无导流孔平板闸阀
    • 产品型号:
    • (K)Z543WF
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 0.6-2.5Mpa
    • 产品材质:
    • 碳钢、不锈钢、锻钢、铬钼钢
    联系我们
产品说明

  • 一、产品[(K)Z543WF无导流孔平板闸阀]的详细资料：

    产品名称：无导流孔平板闸阀

    产品型号：(K)Z543WF

    产品简介：Z543WF平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。该阀密封性能好，在全压差时的开启、关闭操作力矩小，维护方便，使用寿命长，广泛适用于天然气、石油及石油制品、化工、环保等输送管线、放空系统和油、气贮存装置用作启闭设备。无导流孔平板闸阀适用于天然气、石油、化工、环保等输送管线、放空系统和油、汽存贮装置上，用作启闭设备。

    二、无导流孔平板闸阀特点：
    1. 我厂吸收了国内先进技术和经验，进行了改进。阀门的结构合理，密封可靠，操作维修方便。
    2. 平板闸阀分有导流孔和无导流孔两类，有导流孔的阀门用于需通球清洗的管线上，无导流孔的阀门用于不需通清洗的管线上。
    3. 闸板、阀座经特殊工艺处理，喷焊硬质合金，密封面上镶有PTFE，具有PTFE对金属和金属对金属的双重密封，同时PTFE有清除闸板脏物的作用。并可注油脂辅助密封双重保护，密封可靠，阀门的使用寿命更长。
     4. 与传统的闸阀相比，平板闸阀具有开关力矩小，启闭灵活等优点。
    5. 本阀门具有三重可调式填料结构，确保与阀盖、阀杆密封可靠。
    6. 调节型平板闸阀使用于泵、站出口及其它需要调节介质的管路上，调节和截断介质。
    7. 阀门设有卸压装置，防止殿堂升压而损坏阀门，保证阀门的安全使用。
    8. Wb型无导流孔平板闸阀结构独特、排污方便、不受现场窨的限制，可以任意角度安装。
    9. Wp型平板闸阀重量轻、体积小、大大减轻管道负荷，特别适用于油、汽储存装置。
    10. 气动平板闸阀启、闭迅速，带缓冲机构，关闭无冲击，气动、手动转换结构新颖，操作灵活、方便可靠。
    11. 本厂同时还生产VT型、VS等特殊要求的平板闸阀。
    12. 电动装置可根据用户要求选用Rotork、Auma及国内厂家的产品。
     三、无导流孔平板闸阀设计制造标准：
    ◆阀门的设计与制造按JB/T5298-91及API6D的规定。
    ◆阀门的结构长度按GB12221-89、JB/T5298及API的6D的规定。
    ◆法兰连接尺寸按JB79、HGJ46、SH3406及ANSI B16.5的规定。
    ◆焊接坡口尺寸按GB12224、ANSI B16.25及用户要求。
    ◆阀门的检查与试验按GB/T13927及API598的规定。
    四、无导流孔平板闸阀产口性能规范：
    设计等级
    常温下试验压力（MPa）
    适用温度℃
    适用介质
    壳体
    左密封
    左密封
    低压密封
    “G”型
    “D”型
    普通型
    “抗硫”型
    “基本”型
    公称压力PN（MPa）
    1.6
    2.4
    1.76
    1.76
    0.6
    -29～50
    -45～21
    -2～121
    H2S和CO2总含量大于500mg/m2的介质
    石油天然气、水等
    2.5
    3.75
    2.75
    2.75
    0.6
    4.0
    6.0
    4.4
    4.4
    0.6
    6.4
    9.6
    7.04
    7.04
    0.6
    磅级Lb
    150
    3.0
    2.2
    2.2
    0.6
    300
    7.7
    5.6
    5.6
    0.6
    五、无导流孔平板闸阀主要零部件材料：
    阀门/阀盖
    WCB
    WC6
    A352-LCB
    A351-CF8M
    闸板
    2Cr13+ENP
    20CrMoV+STL
    ANSO410+ENP
    ANSI316+ENP
    阀杆
    2Cr13
    2Cr13
    A182-A6a
    A182-A316S
    阀座
    25+PTFE
    20CrMoV+STL
    A105+PTFE
    A182-F316+PTFE
    填料
    NBR/FPM
    柔性石墨/Flexible Graphite
    聚四氟乙烯/PTFE+FPM
    垫片
    -
    螺栓
    35
    35CrMo
    A193-B7M
    A193-B8
    适用介质
    水、油口、蒸汽
    蒸汽、油品
    丙烷、乙烯
    硝酸类

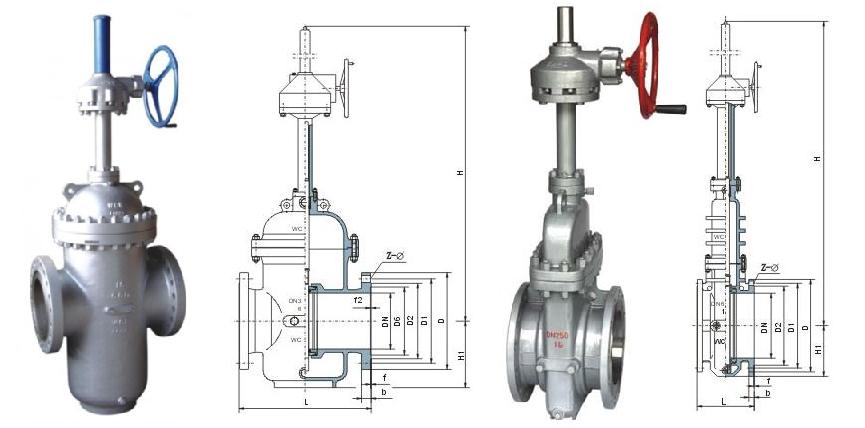

    六、无导流孔平板闸阀外形结构图
    七、无导流孔平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：
    1.6MPa
    DN
    L
    D
    D1
    D2
    Do
    f
    b
    H
    H1
    n-Φd
    凸面法法
    RF
    (K)Z543WF-16C

    50
    178
    160
    125
    100
    250
    3
    16
    584
    80
    4-Φ18
    65
    190
    180
    145
    120
    250
    3
    18
    634
    95
    4-Φ18
    80
    203
    195
    160
    135
    250
    3
    20
    688
    100
    8-Φ18
    100
    229
    215
    181
    155
    300
    3
    20
    863
    114
    8-Φ18
    125
    254
    245
    210
    185
    350
    3
    22
    940
    132
    8-Φ18
    150
    267
    280
    240
    210
    350
    3
    24

    		 1030
    150
    8-Φ23
    200
    292
    335
    295
    265
    350
    3
    26
    1277
    168
    12-Φ23
    250
    330
    405
    355
    320
    400
    3
    30
    1491
    203
    12-Φ25
    300
    356
    460
    410
    375
    450
    4
    30
    1701
    237
    12-Φ25
    350
    381
    520
    470
    435
    500
    4
    34
    1875
    265
    16-Φ30
    400
    406
    580
    525
    485
    305
    4
    36
    2180
    300
    16-Φ30
    450
    432
    640
    585
    545
    305
    4
    40
    2440
    325
    20-Φ34
    500
    457
    705
    650
    608
    305
    4
    44
    2860
    360
    20-Φ41
    600
    508
    840
    770
    718
    305
    5
    48
    3450
    425
    20-Φ41
    700
    610
    910
    840
    788
    305
    5
    50
    3960
    460
    24-Φ41
    800
    660
    1020
    950
    898
    305
    5
    52
    4550
    512
    24-Φ41
    900
    711
    1120
    1050
    998
    250
    5
    54
    5250
    565
    28-Φ48
    1000
    811
    1250
    1170
    1110
    250
    5
    56
    5870
    630
    28-Φ18
    2.5MPa
    50
    178
    160
    125
    100
    250
    3
    20
    584
    80
    4-Φ18
    凸面法法
    RF
    (K)Z543WF-25

    65
    190
    180
    145
    120
    300
    3
    22
    634
    95
    8-Φ18
    80
    203
    195
    160
    135
    350
    3
    22,
    388
    100
    8-Φ18
    100
    229
    230
    190
    160
    350
    3
    24
    863
    114
    8-Φ23
    125
    254
    270
    220
    188,
    350
    3
    28
    940
    132
    8-Φ25
    150
    267
    300
    250
    218
    400
    3
    30
    1030
    150
    8-Φ25
    200
    292
    360
    310
    278
    450
    3
    34
    1277
    168
    12-Φ25
    250
    330
    425
    370
    332
    500
    3
    36
    1491
    203
    12-Φ30
    300
    356
    485
    430
    390
    305
    4
    40
    1701
    237
    16-Φ30
    350
    381
    550
    490
    448
    305
    4
    44
    1875
    265
    16-Φ34
    400
    406
    610
    550
    505
    305
    4
    48
    2180
    300
    16-Φ34
    450
    432
    660
    600
    555
    305
    4
    50
    2440
    325
    20-Φ34
    500
    457
    730
    660
    610
    305
    4
    52
    2860
    360
    20-Φ41
    600
    508
    840
    770
    718
    305
    5
    56
    3450
    425
    20-Φ41
    700
    610
    955
    875
    815
    305
    5
    60
    3960
    460
    24-Φ48
    800
    660
    1070
    990
    930
    305
    5
    64
    4550
    512
    24-Φ48
    900
    711
    1180
    1090
    1025
    -
    5
    66
    5250
    595
    28-Φ54
    1000
    811
    1305
    1210
    1140
    -
    5
    68
    5870
    660
    28-Φ48
    订货须知：
    一、①(K)Z543WF无导流孔平板闸阀产品名称与型号②(K)Z543WF无导流孔平板闸阀口径③(K)Z543WF无导流孔平板闸阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的(K)Z543WF无导流孔平板闸阀型号，请按(K)Z543WF无导流孔平板闸阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
