Z43F带导流孔平板闸阀

- 产品型号:
- Z43F
- 产品口径:
- 50-1200mm
- 产品压力:
- 1.6-16.0Mpa
- 产品材质:
- 碳钢、不锈钢、锻钢、铬钼钢
联系我们

产品说明

一、产品[Z43F带导流孔平板闸阀]的详细资料：

产品名称：导流孔平板闸阀带导流孔平板闸阀

产品型号：(K)Z43F Z43F

产品简介：Z43H系列带导流孔平板闸阀采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。

二、带导流孔平板闸阀Z43H-16C应用范围：

平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线

三、带导流孔平板闸阀Z43H-16C结构特征与工作原理

1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2、闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。

3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

四、带导流孔平板闸阀结构优势：

1、阀体有铸造和焊接两种结构。

2、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。

3、阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。

4、金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。

5、带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。

6、阀门的全开的，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

7、本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。

8、阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。

9、全封闭结构，防护性能好，可适应全天候要求。

10、阀门设有指示杆或观察窗以表示阀门的启闭情况。

五、带导流孔平板闸阀产品执行标准：

设计标准	JB/T5298、APl6D
法兰	GB/T 12221、JB/T 5298
焊接	GB/T 15188.1
连接法兰	GB/T9113、JB/T 79 ANSl 16.5a
对焊端	GB/T 12224
试验和检验	GB/T3927、JB/T 9092

六、带导流孔平板闸阀性能规范：

适用范围	PN10.0～42.0MPa	DN25～200mm
适用温度	-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
抗硫型	含H2S、CO2的石油、天然气等
连接形式	法兰端、焊接端、卡箍端
驱动方式	手动、电动、气动等

五、带导流孔平板闸阀主要零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢（焊硬质合金)	不锈钢	合金钢（焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

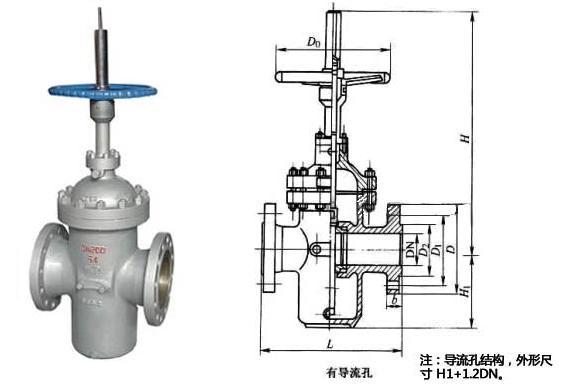

七、带导流孔平板闸阀外形及连接尺寸：

PN10
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	130	250	25
65	190	180	145	120	20	4×Φ18	550	160	300	44
80	203	195	160	135	22	4×Φ18	610	180	300	49
100	229	215	180	155	22	8×Φ18	700	214	300	57
125	254	245	210	185	24	8×Φ18	798	257	350	104
150	267	280	240	210	24	8×Φ23	895	300	350	115
200	292	335	295	265	26	8×Φ23	1130	388	350	154
250	330	390	350	320	28	12×Φ23	1290	475	400	264
300	356	440	400	368	28	12×Φ23	1480	547	450	330
350	381	500	460	428	30	16×Φ23	1600	625	450	506
400	406	565	515	482	32	16×Φ25	1850	712	500	616
450	432	615	565	532	32	20×Φ25	2080	785	500	858
500	457	670	620	585	34	20×Φ25	2300	880	600	1155
600	508	780	725	685	36	20×Φ30	2680	1045	800	1848
700	610	895	840	800	40	24×Φ30	3080	1190	800	2475
800	660	1010	950	905	44	24×Φ34	3491	1360	1000	3498
900	711	1110	1050	1005	46	28×Φ34	3897	1510	1000	4686
1000	811	1220	1180	1115	50	28×Φ34	4317	1715	1200	6094

PN16
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	16	4×Φ18	450	130	250	27
65	190	180	145	120	18	4×Φ18	550	160	300	46
80	203	195	160	135	20	8×Φ18	610	180	300	52
100	229	215	180	155	20	8×Φ18	700	214	300	60
125	254	245	210	185	22	8×Φ18	798	257	350	110
150	267	280	240	210	24	8×Φ23	895	300	350	126
200	292	335	295	265	26	12×Φ23	1130	388	350	165
250	330	405	355	320	30	12×Φ25	1480	547	450	385
300	356	460	410	375	30	12×Φ25	1480	547	450	385
350	381	520	470	435	34	16×Φ25	1660	625	450	550
400	406	580	525	485	36	16×Φ25	1850	712	500	671
450	432	640	585	545	40	20×Φ30	2080	785	500	1069
500	457	705	650	608	44	20×Φ34	2300	880	600	1320
600	508	840	770	718	48	20×Φ41	2680	1045	800	2035
700	610	910	840	788	50	24×Φ41	3080	1190	800	3201
800	660	1020	950	898	52	24×Φ41	3491	1360	1000	3960
900	11	1120	1050	998	54	28×Φ41	3897	1510	1000	5445
1000	811	1255	1170	1110	56	28×Φ48	4317	1715	1200	6776

PN25
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	130	250	27
65	190	180	145	120	22	8×Φ18	550	160	300	49
80	203	195	160	135	22	8×Φ18	610	180	300	55
100	229	230	190	160	24	8×Φ23	700	214	300	66
125	254	270	220	188	28	8×Φ25	798	257	350	121
150	267	300	250	218	30	8×Φ25	895	300	350	121
200	292	360	310	278	34	12×Φ25	1130	390	350	181
250	330	425	370	332	36	12×Φ30	1290	480	400	310
300	336	485	430	390	40	16×Φ30	1480	550	450	410
350	381	550	490	448	44	16×Φ34	1660	625	450	580
400	406	610	550	505	48	16×Φ34	1850	710	500	700
450	432	660	600	550	50	20×Φ34	2080	785	500	110
500	457	730	660	610	52	20×Φ41	2300	880	600	1410
600	508	840	770	718	56	20×Φ41	2680	1050	800	2120
700	610	955	875	815	60	24×Φ48	3080	1190	800	3310
800	660	1070	990	930	64	24×Φ48	3491	1360	1000	4200
900	711	1180	1090	1025	66	28×Φ54	3897	1510	1000	5630
1000	811	1305	1210	1140	68	28×Φ58	4317	1720	1200	7040

PN40
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	216	160	125	100	20	4×Φ18	458	130	250	42
65	241	180	145	120	22	8×Φ18	555	150	300	62
80	283	195	160	135	22	8×Φ18	615	180	300	75
100	305	230	190	160	24	8×Φ23	710	214	300	82
125	381	270	220	188	28	8×Φ25	800	257	350	146
150	403	300	250	218	30	8×Φ25	796	300	350	181
200	419	375	320	282	38	12×Φ30	1135	388	350	346
250	457	445	385	345	42	12×Φ34	1401	475	400	451
300	502	510	450	408	46	16×Φ34	1580	547	450	682

PN63
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	175	135	105	26	4×Φ23	460	158	300	60
65	280	200	160	130	28	8×Φ23	555	190	300	79
80	310	210	170	140	30	8×Φ23	625	225	350	93
100	350	250	200	168	32	8×Φ25	720	255	350	108
125	400	295	240	202	36	8×Φ30	806	275	400	180
150	450	340	280	240	38	8×Φ34	910	330	400	225
200	550	405	345	300	44	12×Φ34	1145	410	500	385
250	650	470	400	352	48	12×Φ41	1411	490	500	539
300	750	530	460	412	54	16×Φ41	1590	570	600	836

PN100
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	195	145	112	28	4×Φ25	468	158	300	65
65	280	220	170	138	32	8×Φ25	565	190	300	93
80	310	230	180	148	34	8×Φ25	625	225	350	108
100	350	265	210	172	38	8×Φ30	720	255	350	134
125	400	310	250	210	42	8×Φ34	806	275	400	203
150	450	350	290	250	46	12×Φ34	910	330	400	317
200	550	430	360	312	54	12×Φ41	1145	410	500	545
250	650	500	430	382	60	12×Φ41	1411	490	500	627
300	750	585	500	442	70	16×Φ48	1590	570	600	869

PN160
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	300	215	165	132	36	8×Φ25	473	158	300	90
65	340	245	190	152	44	8×Φ30	570	190	300	125
80	380	260	205	168	46	8×Φ30	630	225	350	170
100	472	300	240	200	48	8×Φ34	725	255	350	220
125	500	355	285	238	60	8×Φ41	810	275	400	375
150	550	390	318	270	66	12×Φ41	915	330	400	650
200	630	480	400	345	78	12×Φ48	1150	410	500	840
250	775	580	485	425	88	12×Φ54	1416	490	500	1120
300	900	665	570	510	100	16×Φ54	1595	570	600	1390

订货须知：
一、①Z43F带导流孔平板闸阀产品名称与型号②Z43F带导流孔平板闸阀口径③Z43F带导流孔平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z43F带导流孔平板闸阀型号，请按Z43F带导流孔平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
