Z673X气动浆液阀

- 产品型号:
- Z673X
- 产品口径:
- 50-600mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[Z673X气动浆液阀]的详细资料：

产品名称：Z673X气动浆液阀,气动对夹浆液阀

产品型号：Z673X

产品概述：Z673X气动浆液阀是在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的开发的一种新型产品。该产品广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

　　本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、汽缸等件组成，阀门启闭靠液压汽缸来气动，使用方便。

二、气动浆液阀结构特点：

1、采用对夹式结构，体积小，重量轻。

2、完全敞开的通道，可以防止介质在阀内沉积。

3、新研制的U型封圈，可以保证阀门的良好密封性。

4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

5、流阻小。

6、安装维修方便。

三、气动浆液阀适用行业及介质：

采矿、钢铁工业——用于煤浆、滤碴浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

电站除灰——用于灰渣浆。

四、气动浆液阀主要技术参数：

公称压力 PN(MPa)	试验压力(MPa)		适用介质	工作温度计 (℃)
壳　体	密　封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤100℃
1.0	1.5	1.1

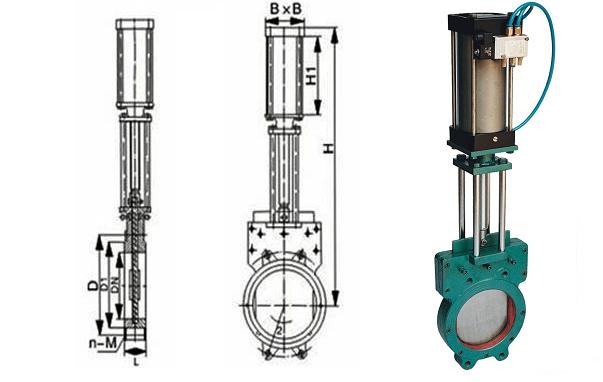

五、气动浆料阀主要外型及连接尺寸：

公称压力mm	L	D	D1	D2	B×B	n-M
1.0MPa
50	43	160	125	100	115	4-M16
65	46	180	145	120	115	4-M16
80	46	195	160	135	150	4-M16
100	52	215	180	155	150	4-M16
125	56	245	210	185	190	4-M16
150	56	280	240	210	190	4-M20
200	60	335	295	265	230	4-M20
250	70	390	350	318	280	8-M20
300	80	440	400	368	350	8-M20
350	90	500	460	430	350	10-M20
400	120	565	515	482	350	10-M24
450	120	615	565	532	350	14-M24
500	130	670	620	585	350	14-M24
600	140	780	725	685	430	14-M27

订货须知：
一、①Z673X气动浆液阀产品名称与型号②Z673X气动浆液阀口径③Z673X气动浆液阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z673X气动浆液阀型号，请按Z673X气动浆液阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
