GL11H内螺纹Y型过滤器

- 产品型号:
- J(L)86Y型
- 产品口径:
- 25-150mm
- 产品压力:
- 16-35.0Mpa
- 产品材质:
- WCB
联系我们

产品说明

一、产品[GL11H内螺纹Y型过滤器]详细资料：

产品名称： Y型过滤器

产品型号：GL11H

详细资料：GL11H-16 内螺纹联接Y型过滤器阀体材料为灰铸铁，主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便、纳污量大等等特点，主要用于水、蒸气等介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据客户需要设置过滤网的目数

Y型过滤器执行标准:

设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928

二、主要技术参数

型号	PN	工作压力 (MPa)	适用温度 (℃)	适用介质
GL11H-16	16	≤ 1.6	≤ 200	水、蒸汽

三、内螺纹连接Y型过滤器零部件材料

型号	材料
型号	阀体、阀盖	垫片	网
GL11H-16	灰铸铁	石棉	不锈钢

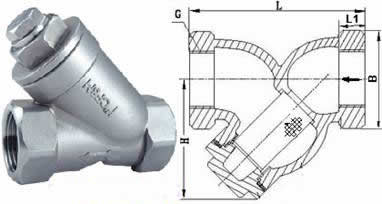

四、内螺纹连接Y型过滤器主要外形及结构尺寸（mm）

DN	DN/in	L	B	H
15	½	90	16	54
20	¾	105	18	62
25	1	125	23	71
32	1¼	140	23	75
40	1½	160	26	90
50	2	190	28	92

订货须知：
一、①Y型螺纹过滤器产品名称与型号②Y型螺纹过滤器口径③Y型螺纹过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的Y型螺纹过滤器型号，请按Y型螺纹过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

五、产品[TYG型过滤器]详细资料：

产品型号：TYG型

产品名称：过滤器

产品特点：凯斯特牌TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。过滤器价格,过滤器报价,过滤器厂家。

特点：

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。

六、主要零件部件材料表：

主要零件部件材料表	Parts 零件名称	Materials 材料
	Body 阀体	carbonstoeIStainlessSteeI Fram bronze．brass 碳钢、不锈钢、黄、青铜
	Gauze Filter Cap 滤网盖	carbonstoelStainlessSloel 碳钢、不锈钢
	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	Gaske r 垫片	Metal graphite 金属石墨

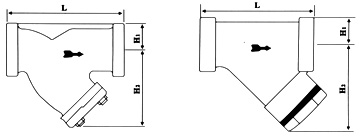

七、凯斯特牌TYG型螺纹过滤器技术参数表：

Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure(MPa) 公称压力	Max．AIlowable TMP(℃) 最高允许温度	External Dimensions(mm) 外形尺寸
Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure(MPa) 公称压力	Max．AIlowable TMP(℃) 最高允许温度	L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺纹承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺纹承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺纹承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺纹承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺纹承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺纹法兰	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺纹法兰	1.6—2.3	250	130 150	35 40	115 125

订货须知：
一、①TYG型螺纹过滤器产品名称与型号②TYG型螺纹过滤器口径③TYG型螺纹过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的TYG型螺纹过滤器型号，请按TYG型螺纹过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
