法兰闸阀
Z40H/Y美标闸阀
    • 产品型号:
    • Z40H/Y美标
    • 产品口径:
    • 1/2-40”
    • 产品压力:
    • 150-1500LB
    • 产品材质:
    • 碳钢、不锈钢、合金钢、铬钼钢
产品说明
  • 一、产品[Z40H/Y美标闸阀]的详细资料:

    产品名称:美标闸阀

    产品型号:Z40H/Y

    产品简介:Z40H/Y美标闸阀采用楔式弹性闸板结构设计紧凑合理,造型美观密封可靠,美标闸阀广泛用于石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。法兰连接钢制美标闸阀适用于ANSI Class150~1500,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

    结构特点:

    ①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
    ②结构设计紧凑合理,造型美观。
    ③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
    ④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
    ⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

    二、美标闸阀应用规范:

    设计与制造 Design and Manufacture

     结构长度
    Face to face/ End to end

    法兰尺寸
    FlangeDimension

    对焊连接尺寸
    Butt welding dimension

    压力-温度Pressure Temperature Lating

    试验-检验Inspection and Test

    API 600

    ANSI B16.10

    ANSI B16.5

    ANSI B16.25

    ANSI B16.34

    API 598

    API 6D

    API 6D

    ANSI B16.5

    ANSI B16.25

    ANSI B16.34

    API 6D

    三、压力试验 Pressure Test :

    公称压力PN(Lb) NominalPressure

     强度试验
    Shell Test

    水密封试验
     WaterSeal Test

     气密封试验
    Air SealTest

    MPa

    Lbf/in2

    MPa

    Lbf/in2

    MPa

    Lbf/in2

    150

    3.0

    430

    2.2

    315

    0.4-0.7

    60-100

    300

    7.7

    1110

    5.7

    815

    600

    15.3

    2220

    11.3

    630

    900

    23.0

    3330

    17

    2445

    四、主要零件材料及性能 Main Part Materials and Property:

    体盖瓣   Body Cover Disc

    阀杆
    Stem

    密封面
    Sealing Face

    垫片(环)
    Sealing Shim

      填料    Packing

    工作温度℃Working Temperature

    适用介质Suitable Medium

    WCB

    2Cr13

    13Cr
    STL
    木体材料
    With Body
    Material
    尼龙
    Nylon

    增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
    1Cr13/Flexible Graphite
    SFB-2
    08软钢
    08 Soft Steal
    F304
    F316
    F304L
    F316L

    柔性石墨 增强柔性石墨
    Flexible Graphite
    Enhanced Flexible Graphite
    SFB/260
    SFP/260
    PTFE

    ≤425

    水 蒸汽 油品
    Water
    Steam
    Petroleum
    Products

    WC1

    38CrMoAl 25Cr2MoV

    ≤425

    WC6

    ≤540

    WC9

    ≤570

    C5 C12

    ≤540

    CF8

    F304

    ≤200

    硝酸
    醋酸
    尿素
    Nitric acid
    Acetic acid

    CF8M

    F316

    CF3

    F304L

    CF3M

    F316L

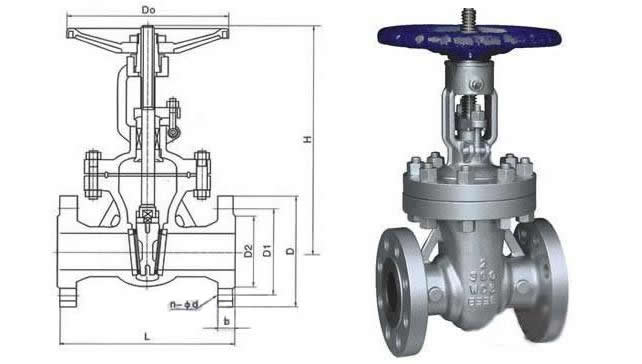

    五、150Lb主要尺寸和重量   Size Main Dimensions and Weight:

    DN

    150Lb凸面法兰(RF)     主要尺寸   Dimensions(mm)

     重量(kg) Weight

    mm

    in

    L

    D

    D1

    D2

    b

    n-φd

    H

    D0

    15

    1/2

    108

    89

    60.5

    35

    11.2

    4-16

    169

    100

    5

    20

    3/4

    117

    98

    69.9

    43

    12.7

    4-16

    192

    100

    6.1

    25

    1

    127

    108

    79.2

    51

    14.2

    4-16

    230

    120

    9

    32

    11/4

    140

    117

    89

    63

    16

    4-16

    246

    120

    12

    40

    11/2

    165

    127

    98.6

    73

    17.5

    4-16

    283

    150

    17

    50

    2

    178

    152

    120.7

    92

    19.0

    4-19

    323

    150

    23

    65

    21/2

    190.5

    178

    139.7

    105

    22.4

    4-19

    347

    180

    45

    80

    3

    230

    190

    152.4

    127

    24

    4-19

    383

    200

    50

    100

    4

    229

    229

    190.5

    157

    24

    8-19

    457

    200

    63

    125

    5

    254

    254

    216

    186

    24

    8-22.5

    632

    250

    89

    150

    6

    267

    279

    241.5

    216

    25.4

    8-22.5

    635

    250

    108

    200

    8

    292

    343

    298.5

    270

    28.4

    8-22.5

    762

    280

    171

    250

    10

    330

    406

    362

    324

    30.2

    12-25.4

    892

    300

    263

    300

    12

    356

    483

    431.8

    381

    32

    12-25.4

    1080

    350

    346

    350

    14

    381

    533

    476.3

    413

    35

    12-29

    1295

    350

    488

    400

    16

    406

    597

    539.8

    470

    36.6

    16-29

    1435

    400

    621

    450

    18

    432

    635

    577.9

    533

    39.6

    16-32

    1626

    400

    814

    500

    20

    457

    398

    635

    584

    43

    20-32

    1829

    450

    992

    600

    24

    508

    813

    749.3

    692

    48.8

    20-35

    2175

    500

    1492

    650

    26

    559

    786

    744.5

    711

    51.3

    36-22.5

    2235

    550

    1801

    700

    28

    610

    837

    795.3

    762

    44.5

    40-22.5

    2310

    600

    1933

    750

    30

    610

    887

    846

    813

    44.5

    44-22.5

    2695

    600

    2272

    800

    32

    660

    941

    900

    864

    46

    48-22.5

    3708

    --

    --

    900

    36

    711

    1057

    1009.7

    927

    52.3

    40-25.4

    3924

    --

    --

    1000

    40

    812

    1175

    1120.6

    1080

    55.6

    44-25.4

    4318

    --

    --

    六、300Lb主要尺寸和重量   Size Main Dimensions and Weight :

    DN

    300Lb凸面法兰(RF)     主要尺寸Dimensions(mm)

    重量(kg)
    Weight

    mm

    in

    L

    D

    D1

    D2

    b

    n-φd

    H

    D0

    15

    1/2

    140

    95

    66.5

    35

    14.2

    4-16

    169

    120

    5.2

    20

    3/4

    152

    117

    82.5

    43

    16

    4-19

    193

    150

    6.3

    25

    1

    165

    123

    89

    51

    17.5

    4-19

    230

    150

    8.6

    32

    11/4

    178

    133

    98.5

    63

    19

    4-19

    246

    160

    14.3

    40

    11/2

    190

    155

    114.3

    76

    20.6

    4-22.5

    283

    180

    15.6

    50

    2

    216

    165

    127

    92

    22.4

    8-19

    330

    200

    30

    65

    21/2

    241

    190

    149.4

    105

    25.4

    8-22.5

    368

    240

    44

    80

    3

    283

    210

    168.1

    127

    28.4

    8-22.5

    394

    280

    61

    100

    4

    305

    254

    200.2

    157

    31.8

    8-22.5

    473

    300

    77

    125

    5

    381

    279

    235

    186

    35

    8-22.5

    660

    350

    125

    150

    6

    403

    318

    269.7

    216

    36.6

    12-25.5

    711

    400

    153

    200

    8

    419

    381

    330.2

    270

    41.2

    12-25.4

    813

    400

    286

    250

    10

    457

    444

    387.5

    324

    47.8

    16-28.4

    1003

    450

    412

    300

    12

    502

    521

    450.8

    381

    50.8

    16-32

    1137

    500

    576

    350

    14

    762

    584

    514.4

    413

    54

    20-32

    1489

    600

    886

    400

    16

    838

    648

    571.5

    470

    57.2

    20-35

    1580

    650

    1175

    450

    18

    914

    711

    628.7

    533

    60.4

    24-35

    1017

    700

    1301

    500

    20

    991

    775

    685.8

    584

    63.5

    24-35

    2228

    700

    1672

    600

    24

    1143

    914

    812.8

    692

    70

    24-41

    2650

    750

    2556

    650

    26

    1245

    867

    803.1

    736.6

    90.0

    32-35

    3219

    --

    --

    700

    28

    1346

    921

    857.3

    787.4

    90.0

    36-35

    3378

    --

    --

    750

    30

    1397

    991

    902.8

    844.6

    93.7

    36-38

    3530

    --

    --

    七、600Lb主要尺寸和重量   Size Main Dimensions and Weight:

    DN

    600Lb凸面法兰(RF)     主要尺寸Dimensions(mm)

    重量(kg)
    Weight

    mm

    in

    L

    D

    D1

    D2

    b

    n-φd

    H

    D0

    15

    1/2

    165

    95

    66.5

    35

    14.5

    4-16

    169

    160

    5.9

    20

    3/4

    190

    117

    82.5

    43

    16

    4-19

    193

    180

    7.5

    25

    1

    216

    124

    89

    51

    17.5

    4-19

    230

    200

    10.2

    32

    11/4

    229

    133

    98.5

    63

    21

    4-19

    246

    200

    16.7

    40

    11/2

    241

    156

    114.3

    73

    22.5

    4-22

    283

    240

    17.4

    50

    2

    292

    165

    127

    92

    33

    8-19

    425

    280

    44

    65

    21/2

    330

    190

    149.4

    105

    36

    8-22

    485

    320

    55

    80

    3

    356

    210

    168.1

    127

    39

    8-22

    510

    350

    80

    100

    4

    432

    273

    216

    157

    45

    8-25

    610

    400

    145

    125

    5

    508

    330

    266

    186

    52

    8-29

    700

    450

    187

    150

    6

    559

    356

    292.1

    216

    55

    12-29

    820

    500

    241

    200

    8

    660

    419

    349.3

    270

    63

    12-32

    920

    600

    309

    250

    10

    787

    508

    432

    324

    71

    16-35

    1080

    650

    522

    300

    12

    838

    559

    489

    381

    74

    20-35

    1220

    650

    779

    350

    14

    889

    603

    527

    413

    77

    20-38

    1473

    700

    1108

    400

    16

    991

    686

    603

    470

    84

    20-41

    1651

    800

    1503

    450

    18

    1092

    743

    654

    533

    90

    20-45

    1727

    800

    1939

    500

    20

    1194

    813

    724

    584

    96

    24-45

    2019

    800

    2733

    600

    24

    1397

    940

    838

    692

    109

    24-51

    2155

    --

    4177
