Z541W伞齿轮不锈钢闸阀

- 产品型号:
- Z541W伞齿轮
- 产品口径:
- 15-1200mm
- 产品压力:
- 1.6-16.0Mpa
- 产品材质:
- 304 316 316L
联系我们

产品说明

一、产品[Z541W伞齿轮不锈钢闸阀]的详细资料：

产品名称：伞齿轮闸阀伞齿轮法兰闸阀伞齿轮不锈钢闸阀

产品型号：Z541W

产品简介：Z541W伞齿轮闸阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。闸阀在管路中主要用来做切断、广泛采用的一种新型阀门，本类阀门在管道中一般应当水平安装。美标闸阀在管路中主要用来做切断、分配和改变介质的流动方向。闸阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，闸体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

美标闸阀是一种比较新型的闸阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。美标闸阀的结构特点：

1、启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。

5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。

6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

二、零部件材料：

零件名称	材料牌号
阀体	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
阀盖	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
闸板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
阀杆	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀座	25	304	304	304	304	304
垫片、垫环、密封环	包覆垫片、304、增强柔性石墨
填料	增强柔性石墨
闸杆螺母	ZCuA110Fe3

三、伞齿轮闸阀Z541W-16/160P相关技术参数：

型号	公称压力 Mpa	试验项目（Mpa）			工作温度 ℃	适用介质
型号	公称压力 Mpa	强度（水）	密封水	低压气密封	工作温度 ℃	适用介质
Z541W-16P	1.6	2.4	1.76	0.6	≤425	水、油品、蒸汽、弱腐蚀性介质等
Z541W-25P	2.5	3.75	2.75	0.6	≤425
Z541W-40P	4.0	6.0	4.4	0.6	≤425
Z541W-64P	6.4	9.6	7.04	0.6	≤425
Z541W-100P	10.0	15.0	11.0	0.6	≤425
Z541W-160P	16.0	24.0	17.6	0.6	≤425

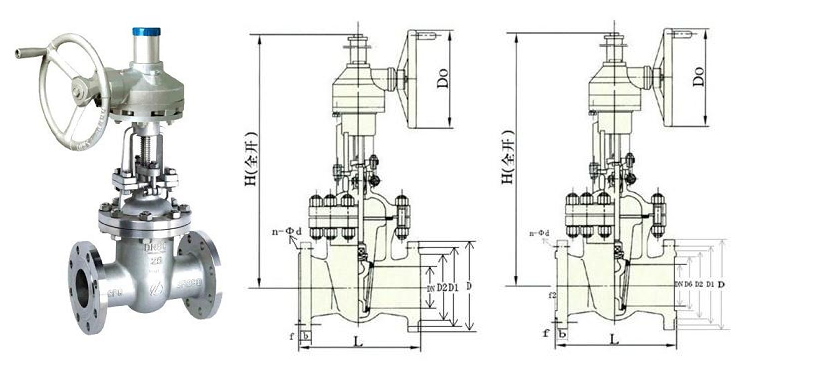

四、不锈钢闸阀Z541W-16P相关连接尺寸：

型号	DN	L	D	D1	D2	b-f	n-Φd	H	D0	重量
Z541W-16P	40	200	145	110	85	18-3	4-18		200	26.5
	50	250	160	125	100	18-3	4-18		240	29
	65	265	180	145	120	18-3	4-18		240	33
	80	280	195	160	135	20-3	8-18		280	45
	100	300	215	180	155	20-3	8-18		300	63
	125	325	245	210	185	22-3	8-18		320	108
	150	350	280	240	210	24-3	8-23		360	134
	200	400	335	295	265	26-3	12-23		400	192
	250	450	405	355	320	30-3	12-25		450	273
	300	500	460	410	375	30-4	12-25		560	379
	350	550	520	470	435	34-4	16-25		640	590
	400	600	580	525	485	36-4	16-30		640	850
	450	650	640	585	545	40-4	20-30		720	907
	500	700	705	650	608	44-4	20-34		720	958
	600	800	840	770	718	48-5	20-41		800	1112
	700	900	910	840	788	50-5	24-41
	800	1000	1020	950	898	52-5	24-41
	900	1100	1120	1050	998	54-5	28-41
	1000	1200	1255	1170	1110	56-5	28-48

五、伞齿轮不锈钢闸阀Z541W-25P相关连接尺寸：

型号	DN	L	D	D1	D2	b-f	n-Φd	H	D0	重量
Z541W-25P	40	200	145	110	85	18-3	4-18		200	30
	50	250	160	125	100	20-3	4-18		240	34
	65	265	180	145	120	22-3	8-18		240	36
	80	280	195	160	135	22-3	8-18		280	50
	100	300	230	190	160	24-3	8-23		300	69
	125	325	270	220	188	28-3	8-25		320	116
	150	350	300	250	218	30-3	8-25		360	141
	200	400	360	310	278	34-3	12-25		400	192
	250	450	425	370	332	36-3	12-30		450	207
	300	500	485	430	390	40-4	16-30		560	400
	350	550	550	490	448	44-4	16-34		640	631
	400	600	610	550	505	48-4	16-34		640	900
	450	650	660	600	555	50-4	20-34		720	1013
	500	700	730	660	610	52-4	20-41		720	1166
	600	800	840	770	718	56-5	20-41		800	1258
	700	900	955	875	815	60-5	20-41
	800	1000	1070	990	930	64-5	24-48
	900	1100	1108	1090	1025	66-5	28-54
	1000	1200	1305	1210	1140	68-5	28-54

六、伞齿轮闸阀Z541W-40P相关连接尺寸：

型号	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	H	D0	重量
Z541W-40P	40	200	145	110	85	76	18-3	4	4-18		200	31
	50	250	160	125	100	88	20-3	4	4-18		280	34
	65	265	180	145	120	110	22-3	4	8-18		280	39
	80	280	195	160	135	121	22-3	4	8-18		320	52
	100	300	230	190	160	150	24-3	4.5	8-23		360	80
	125	325	270	220	188	176	28-3	4.5	8-25		400	127
	150	350	300	250	218	204	30-3	4.5	8-25		400	154
	200	400	375	320	282	260	38-3	4.5	12-30		450	263
	250	450	445	385	345	313	42-3	4.5	12-34		560	368
	300	500	510	450	408	364	46-4	4.5	16-34		640	547
	350	550	570	510	465	422	52-4	5	16-34		640	679
	400	600	655	585	535	474	58-4	5	16-41		720	953
	450	650	685	610	560	524	58-4	5	20-41
	500	700	755	670	612	576	62-4	5	20-48
	600	800	890	795	730	678	62-5	6	50-54
	700	900	995	900	835	768	68-5	6	24-54
	800	1000	1135	1030	960	876	76-5	6	24-58

七、伞齿轮不锈钢闸阀Z541W-64P相关连接尺寸：

型号	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	H	D0	重量
Z541W-64P	40	240	165	125	95	76	24-3	4	4-23		200	32
	50	250	175	135	105	88	26-3	4	4-23		200	39
	65	280	200	160	130	110	28-3	4	8-23		250	43
	80	310	210	170	140	121	30-3	4.5	8-23		300	60
	100	350	250	200	168	150	32-3	4.5	8-25		300	89
	125	400	295	240	202	176	36-3	4.5	8-30		350	140
	150	450	340	280	240	204	38-3	4.5	8-34		350	207
	200	550	405	345	300	260	44-4	4.5	12-34		400	325
	250	650	470	400	352	313	48-4	4.5	12-41		560	467
	300	750	530	460	412	364	54-4	4.5	16-41		640	590
	350	850	595	525	475	422	60-5	5	16-36
	400	950	670	585	525	474	66-5	5	16-48
	500	1150	800	705	640	576	70-5	5	20-54
	600	1350	930	820	750	678	76-5	6	20-58

八、不锈钢伞齿轮闸阀Z541W-100P相关连接尺寸：

型号	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	H	D0	重量
Z541W-100P	40	240	165	125	95	75	26-2	3	4-23		200	30
	50	250	195	145	112	88	28-3	4	4-25		250	50
	65	280	220	170	138	110	32-3	4	8-25		360	70
	80	310	230	180	148	121	34-3	4	8-25		400	100
	100	350	265	210	175	150	38-3	4	8-30		400	110
	125	400	310	250	210	176	42-3	4.5	8-34		560	180
	150	450	350	290	250	204	46-3	4.5	12-34		560	250
	200	550	430	360	312	260	54-3	4.5	12-41		560	360
	250	650	500	430	382	313	60-3	4.5	12-41		640
	300	750	585	500	442	364	70-4	4.5	16-48		720
	350	850	655	560	498	422	76-4	5	16-54
	400	950	715	620	558	474	80-4	5	16-54

九、高压不锈钢伞齿轮闸阀Z541W-160P相关连接尺寸：

型号	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	重量
Z541W-160P	15	170	110	75	52	35	24	4	4-18	8
	20	190	130	90	62	45	26	4	4-23	10
	25	210	140	100	72	50	28	4	4-23	14
	32	230	165	115	85	65	30	4	4-25	21
	40	260	175	125	92	75	32	4.5	4-27	26
	50	300	215	165	132	95	36	4.5	8-25	73
	65	340	245	190	152	110	44	4.5	8-30	110
	80	390	260	205	168	130	46	5	8-30	141
	100	450	300	240	200	160	48	5	8-34	185
	125	525	355	285	238	190	60	6	8-41	320
	150	600	390	318	270	205	66	6	12-41	462
	200	750	480	400	345	275	78	6	12-48	711

订货须知：
一、①Z541W伞齿轮不锈钢闸阀产品名称与型号②Z541W伞齿轮不锈钢闸阀口径③Z541W伞齿轮不锈钢闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z541W伞齿轮不锈钢闸阀型号，请按Z541W伞齿轮不锈钢闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
