Z941W电动不锈钢闸阀

- 产品型号:
- Z941W电动
- 产品口径:
- 15-1200mm
- 产品压力:
- 1.0-16.0Mpa
- 产品材质:
- 304 316 316L
联系我们

产品说明

一、产品[Z941W电动不锈钢闸阀]的详细资料：

产品名称：不锈钢闸阀不锈钢法兰闸阀电动不锈钢闸阀

产品型号：Z941W

产品简介：Z941W电动不锈钢闸阀通常使用于压力高或口径大的硝酸类,醋酸类,尿素等腐蚀性的管路上.电动不锈钢闸阀的材质有:304,304L,316,316L等,Z941W不锈钢闸阀在管路中是作为截止介质使用的,而不应该作为调节,节流使用.闸阀在全开时整个流通直通,此时介质的运行的压力损失最小,而当闸阀的闸板在局部开启状况下,高速流动的介质会引起阀门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀.因此闸阀通常适用于,不需要经常启闭,而且保持闸板全开或全闭的工况.

产品用途: Z941W电动法兰不锈钢闸阀适用于公称压力PN1.6∼16.0MPa,工作温度≤-29℃∼550℃的石油,化工,水力,火力电站各种系统的管路上,切断或接通管路介质.适用介质为:水,油品,蒸气,及酸,碱,氨,尿素,含硫天然气等.操作方式有:手动,齿轮传动,电动,气动等.
闸阀结构与特点 :
1,选材考究,符合国内外相关标准,材料的全面质量高.
2,符合国内外先进标准的要求,密封可靠,性能优良,造型美观.
3,密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠,硬度高,耐磨,耐高温,耐腐蚀,抗擦伤性能好,寿命长.
4,阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性.
5,采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如.广泛适用于石油化工,火力发电厂等油品,水蒸汽管路上作接通或截断管路中介质的启闭装置.
6,可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求.
国标闸阀标准与规范:
设计制造:按GB/T12234-89的规定
结构长度:按GB/T12221-89的规定
法兰面尺寸:按JB79 GB/T9112-9131的规定
检验与试验:安JB/T9092-99 GB/T13927-92的规定
传动方式:手动,电动,齿轮
压力与温度基准:JB/T3595 ANSI B16.34

二、执行标准 Administer Standard:

设计与制造 Design And Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection And Test
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JT/T9092

三、性能范围Specifications:

型号 Type	公称压力 Nominal Pressure	试验压力Test Pressure				工作温度(℃) Working Temperature	适用介质 Suitable Medium
型号 Type	公称压力 Nominal Pressure	强度试验 Shell	水密封试验 Water Seal Test	上密封试验 Backseat Test	气密封试验 Air Seal Test	工作温度(℃) Working Temperature	适用介质 Suitable Medium
Z941W-16P(R)	1.6	2.4	1.76	1.76	0.6	≤200
Z941W-25P(R)	2.5	3.75	2.75	2.75	0.6	≤200	醋酸类 ACETIC ACID
Z941W-40P(R)	4.0	6.0	4.4	4.4	0.6	≤200
Z941W-64P(R)	6.4	9.6	7.04	7.04	0.6	≤200
Z941W-100P(R)	10.0	15.0	11.0	11.0	0.6	≤200
Z941W-160P(R)	16.0	24.0	17.6	17.6	0.6	≤200

四、主要零件材料 Material for main parts:

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

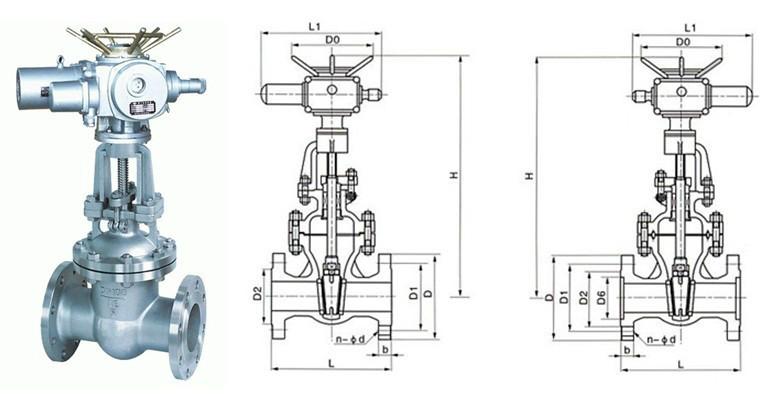

五、主要连接尺寸和外形尺寸Main connecting and overall dimensions:

1.6MPa	DN	L	D	D1	D2	b	n-φd	电装型号	L1	H	D0
凸面法兰 RF Z940W Z940F Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-φ18	DZWl0	590	595	365
	50	250	160	125	100	16	4-φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-φ25	DZW30	810	1343	470
	300	500	460	4lO	375	30	12-φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1110	56	28-φ48	DZW500	1170	3410	570
	1200	1015	1485	1390	1390	58	32-φ54	DZW800	1170	4275	570

2.5MPa	DN	L	D	D1	D2	b	n-φd	电装型号	L1	H	D0
凸面法兰 RF Z940W Z940F Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	18	4-φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-φ34	DZWl20	830	1849	550
	450	650	660	600	555	50	20-φ34	DZWl20	830	1937	550
	500	700	730	660	610	52	20-φ41	DZWl80	870	2234	320
	600	800	840	770	718	56	20-φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-φ58	DZW800	1170	3410	570
	1200	1015	1525	1420	1350	72	32-φ58	DZW800	1170	4275	570

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940W Z941W 40 40P 40R 40I	40	200	145	110	85	76	18	4-φ18	DZWl0	590	630	365
	50	250	160	125	100	88	20	4-φ18	DZWlO	590	691	365
	65	280	180	145	120	110	22	8-φ18	DZWl0	590	711	365
	80	310	195	160	135	121	22	8-φ18	DZWl5	590	775	365
	100	350	230	190	160	150	24	8-φ23	DZW20	590	871	365
	125	400	270	220	188	176	28	8-φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-φ34	DZW45	810	1400	470
	300	750	510	450	408	364	46	16-φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-φ41	DZWl20	870	2092	320
	500	1150	755	670	612	576	62	20-φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-φ58	DZW800	1060	-	500

6.4MPa	DN	L	D	D1	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940W Z941W 64 64P 64R 64I	40	240	165	125	95	76	24	4-φ23	DZWlO	590	665	365
	50	250	175	135	105	88	26	4-φ23	DZWl0	590	790	365
	65	280	200	160	130	110	28	8-φ23	DZWl0	590	840	365
	80	310	210	170	140	121	30	8-φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-φ41	DZWl20	870	2216	320
	400	950	670	585	525	474	66	16-φ48	DZWl80	870	2838	320
	500	1150	800	705	640	576	70	20-φ54	DZW250	1170	3320	570
	600	1350	930	820	750	678	76	20-φ58	DZW500	1170	3684	570

10．OMPa	DN	L	D	Dl	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940W Z941W 100 100P 100R 100I	40	240	165	125	95	76	26	4-φ23	DZW10	590	680	365
	50	250	195	145	112	88	28	4-φ25	DZW15	590	810	365
	65	280	220	170	138	110	32	8-φ25	DZW20	590	860	365
	80	310	230	180	148	121	34	8-φ25	DZW20	590	892	365
	100	350	265	210	172	150	38	8-φ30	DZW30	810	1013	470
	125	400	310	250	210	176	42	8-φ34	DZW45	810	1184	470
	150	450	350	290	250	204	46	12-φ34	DZW60	830	1250	550
	200	550	430	360	312	260	54	12-φ41	DZW90	830	1450	550
	250	650	500	430	382	313	60	12-φ41	DZW120	870	1650	320
	300	750	585	500	442	364	70	16-φ48	DZW180	870	1800	320
	350	850	655	560	498	422	76	16-φ54	DZW250	1170	2030	570
	400	950	715	620	558	474	80	16-φ54	DZW500	1170	2250	570

16.0MPa	DN	L	D	Dl	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰MFM Z941W 160P 160R 160I	40	260	175	125	92	76	32	4-φ27	DZWl5	590	812	365
	50	300	215	165	132	88	36	8-φ25	DZW20	590	905	365
	65	340	245	190	152	110	44	8-φ30	DZW20	590	968	365
	80	390	260	205	168	121	46	8-φ30	DZW30	590	978	365
	100	450	300	240	200	150	48	8-φ34	DZW60	810	1043	470
	125	525	355	285	238	176	60	8-φ41	DZW90	810	1248	470
	150	600	390	318	270	204	66	12-φ41	DZW120	830	1394	550
	200	750	480	400	345	260	78	12-φ48	DZW120	830	1621	550
	250	838	580	485	425	313	88	12-φ54	DZW180	870	1935	320
	300	965	665	570	510	364	100	16-φ54	DZW250	870	241l	320

订货须知：
一、①Z941W电动不锈钢闸阀产品名称与型号②Z941W电动不锈钢闸阀口径③Z941W电动不锈钢闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z941W电动不锈钢闸阀型号，请按Z941W电动不锈钢闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
