法兰闸阀
BZ41Y/H/W保温夹套式楔式闸阀
    • 产品型号:
    • BZ41Y/H/W
    • 产品口径:
    • 15-300mm
    • 产品压力:
    • 1.0-6.4Mpa
    • 产品材质:
    • 碳钢、不锈钢、合金钢、铬钼钢
产品说明
  • 一、产品[BZ41系列保温夹套式楔式闸阀]的详细资料:

    产品名称:保温夹套式闸阀 保温夹套式楔式闸阀 保温闸阀

    产品型号:BZ44H/Y/W系列

    产品简介:BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金和不锈钢,公称压力 PN16~PN40,阀体材料为碳钢(BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40)、铬镍钛不锈钢(BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P)、铬镍钼钛不锈钢(BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R),具有保温功能的闸阀。BZ41 保温闸阀(保温夹套闸阀)主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。适用于公称压力PN1.0~10.0MPa、Class150~600、JIS10K~20K,工作温度-29~425℃(碳钢)、-40~500℃(不锈钢)的管路上作启闭用,并能保温和防止介质结晶。

    产品特点:
    1 夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。
    2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格,结构长度与同规格的普通阀门相同。
    3 夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
    产品执行标准:
    设计与制造:GB12234-89
    法兰尺寸:JB/T79-94
    结构长度:GB12221-89
    压力~温度:GB9131
    检验与试验:GB13927
    二、BZ41 保温闸阀主要零件材料:
    零件材料
    材料
    BZ41Y-16I-25I-40I
    BZ41Y-16I-25I-40I
    BZ41Y-16I-25I-40I
    阀体、阀造
    铬钼钢


    阀板
    合金钢+硬质合金
    铬镍钛钢
    铬镍钼钛钢
    阀杆
    合金钢
    阀杆螺母
    铝铁青铜
    手轮
    灰铸铁、可锻铸铁
    三、BZ41 保温闸阀性能规范:
    型号
    公称压力

    试验压力(MPa)

    工作温度℃
    适用介质
    强度(水)(MPa)
    密封(水)(MPa)
    低压密封(空气)(MPa)
    BZ41H-16C
    BZ41W-16P(R)
    1.6
    2.4
    1.8
    0.6
    ≤200
    酸、碱类
    BZ41W-25P(R)
    2.5
    3.8
    2.8
    0.6
    ≤200
    酸、碱类
    BZ41W-40P(R)
    4.0
    6.0
    4.4
    0.6
    ≤200
    酸、碱类
    BZ41W-64P(R)
    6.4
    9.6
    7.0
    0.6
    ≤200
    酸、碱类

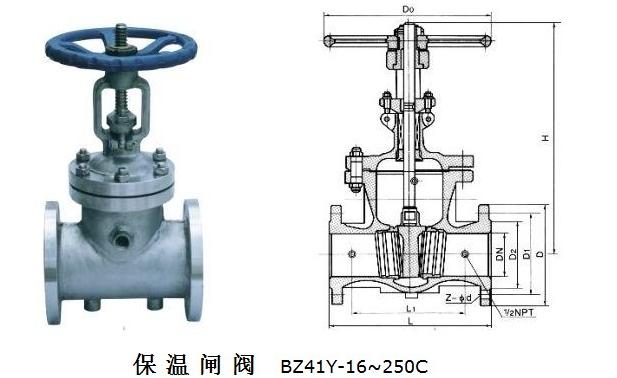

    三、BZ41 保温闸阀外形尺寸和连接尺寸:
    型号
    公称通径DN
    尺寸
    L
    D
    D1
    D2
    b-f
    Z-Φd
    H
    Do
    BZ41W-16P(R)
    15
    130
    95
    65
    45
    16-2
    4-14
    170
    120
    20
    150
    105
    75
    55
    16-2
    4-14
    190
    140
    25
    160
    115
    85
    65
    16-2
    4-14
    205
    160
    32
    180
    135
    100
    78
    18-2
    4-18
    270
    180
    40
    200
    145
    110
    85
    18-3
    4-18
    310
    200
    50
    250
    160
    125
    100
    18-3
    4-18
    358
    240
    65
    265
    180
    145
    120
    18-3
    4-18
    373
    240
    80
    280
    195
    160
    135
    20-3
    8-18
    435
    280
    100
    300
    215
    180
    155
    20-3
    8-18
    500
    300
    125
    325
    245
    210
    185
    22-3
    8-18
    614
    320
    150
    350
    280
    240
    210
    24-3
    8-23
    674
    360
    200
    400
    335
    295
    265
    26-3
    12-23
    818
    400
    250
    450
    405
    355
    320
    30-3
    12-25
    969
    450
    300
    500
    460
    410
    375
    30-4
    12-25
    1145
    560



    型号
    公称通径DN
    尺寸
    L
    D
    D1
    D2
    D6
    b-f
    Z-Φd
    H
    BZ41W-40P(R)
    15
    130
    95
    65
    45
    40
    16-2
    4-14
    135
    20
    150
    105
    75
    55
    51
    16-2
    4-14
    190
    25
    160
    115
    85
    65
    58
    16-2
    4-14
    205
    32
    180
    135
    100
    78
    66
    18-2
    4-18
    270
    40
    200
    145
    110
    85
    76
    18-3
    4-18
    310
    50
    250
    160
    125
    100
    88
    20-3
    4-18
    371
    65
    280
    180
    145
    120
    110
    22-3
    8-18
    395
    80
    310
    195
    160
    135
    121
    22-3
    8-18
    455
    100
    350
    230
    190
    160
    150
    24-3
    8-23
    551
    125
    400
    270
    220
    188
    176
    28-3
    8-25
    628
    150
    450
    300
    250
    218
    204
    30-3
    8-25
    708
    200
    550
    375
    320
    282
    260
    38-3
    12-30
    885
    250
    650
    445
    385
    345
    313
    42-3
    12-24
    960



    型号
    公称通径DN
    尺寸
    L
    D
    D1
    D2
    D6
    b-f
    Z-Φd
    H
    BZ41W-64P(R)
    15
    130
    105
    75
    55
    41
    18-2
    4-14
    140
    20
    150
    125
    90
    68
    51
    20-2
    4-18
    195
    25
    160
    135
    100
    78
    58
    22-2
    4-18
    210
    32
    180
    150
    110
    82
    66
    24-2
    4-23
    280
    40
    200
    165
    125
    95
    76
    24-3
    4-23
    328
    50
    250
    175
    135
    105
    88
    26-3
    4-23
    390
    65
    280
    200
    160
    130
    110
    28-3
    8-23
    410
    80
    310
    210
    170
    140
    121
    30-3
    8-23
    485
    100
    350
    250
    200
    168
    150
    32-3
    8-25
    590
    125
    400
    295
    240
    202
    176
    36-3
    8-30
    688
    150
    450
    340
    280
    240
    204
    38-3
    8-34
    768
    200
    550
    405
    345
    300
    260
    44-3
    12-34
    972
    250
    650
    470
    400
    350
    313
    48-3
    12-41
    1059

    订货须知:
    一、①BZ41系列保温夹套式楔式闸阀产品名称与型号②BZ41系列保温夹套式楔式闸阀口径③BZ41系列保温夹套式楔式闸阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的BZ41系列保温夹套式楔式闸阀型号,请按BZ41系列保温夹套式楔式闸阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
