一、产品[Z560Y磅级高温高压电站闸阀]的详细资料：

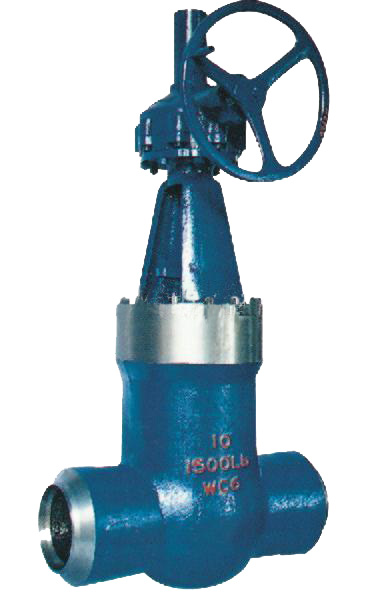

产品名称：Z560Y伞齿轮电站闸阀
产品型号：Z560Y
产品用途：Z560Y磅级电站闸阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等。闸板与阀座密封面采用司太立-stellite钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
二、Z560Y伞齿轮电站闸阀结构特点：
1. 高温高压磅级电站闸阀采用先进流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
2. 阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3. 闸板与阀座密封面采用司太立(stellite)钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4. 磅级高温高压电站闸阀的阀杆经调质和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。5. 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
6. 电动闸阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
三、Z560Y伞齿轮闸阀标准规范：
设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101
四、Z560Y伞齿轮电站闸阀主要性能规范：
|
产品型号 |
Z560Y-160 |
Z560Y-P54100V |
||||||||
|
Z560Y-200 |
Z560Y-P54140V |
|||||||||
|
Z560Y-250 |
Z560Y-P54170V |
|||||||||
|
Z560Y-320 |
Z560Y-P57170V |
|||||||||
|
公称通径（DN/mm） |
15~50、2 |
|||||||||
|
适用温度/℃ |
≤425 |
≤552 |
≤593 |
≤550 |
||||||
|
适用介质 |
水、蒸汽、气体、石油产品 |
|||||||||
|
试验压力（MPa） |
公称压力 |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V |
|
|
强度试验 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 |
||
|
密封试验 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18.7 |
||
五、Z560Y伞齿轮电站闸阀主要零部件材料：
|
零件名称 |
材料牌号 |
|||
|
阀体 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
闸板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1MoVA |
|||
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
|
填料 |
增强柔性石墨 |
|||
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
|
空杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
|
适用温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
六、Z560Y伞齿轮电站闸阀连接尺寸：
七、焊接闸阀外形尺寸 国标电站（手动）：
|
公称压力 |
公称通径 |
外形尺寸及连接尺寸（mm） |
||||
|
L |
D |
L1 |
d |
H |
||
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
焊接闸阀磅级电站（手动）
|
型号 |
规格in |
外形尺寸及连接尺寸（mm） |
||
|
d |
L |
H |
||
|
Z60Y-1500Lb |
2 1/2 |
56 |
254 |
671 |
|
3 |
64 |
305 |
692 |
|
|
4 |
84 |
406 |
790 |
|
|
5 |
100 |
483 |
875 |
|
|
6 |
126 |
559 |
1055 |
|
|
8 |
158 |
711 |
1148 |
|
|
Z60Y-2000Lb |
2 1/2 |
50 |
330 |
640 |
|
3 |
60 |
368 |
690 |
|
|
4 |
80 |
457 |
806 |
|
|
5 |
96 |
533 |
980 |
|
|
6 |
118 |
610 |
1090 |
|
|
Z60Y-2000Lb |
2 1/2 |
46 |
330 |
639 |
|
3 |
54 |
368 |
680 |
|
|
4 |
70 |
457 |
805 |
|
|
5 |
86 |
533 |
965 |
|
|
6 |
104 |
610 |
1070 |
|
|
Z60Y-3500Lb |
3 |
44 |
440 |
745 |
|
4 |
56 |
540 |
860 |
|
焊接闸阀磅级电站（伞齿轮）
|
型号 |
规格in |
外形尺寸及连接尺寸（mm） |
|||||
|
d |
L |
H |
|||||
|
Z560Y-1500Lb |
8 |
158 |
711 |
813 |
|||
|
10 |
200 |
864 |
998 |
||||
|
12 |
250 |
991 |
1156 |
||||
|
14 |
280 |
1067 |
1287 |
||||
|
16 |
318 |
1194 |
1413 |
||||
|
Z560-2000Lb |
8 |
148 |
762 |
935 |
|||
|
10 |
180 |
914 |
1050 |
||||
|
12 |
222 |
1041 |
1150 |
||||
|
14 |
254 |
1118 |
1231 |
||||
|
16 |
294 |
1245 |
1330 |
||||
|
型号 |
规格in |
外形尺寸及连接尺寸（mm） |
|||||
|
d |
L |
H |
|||||
|
Z560Y-2500Lb |
6 |
127 |
610 |
928 |
|||
|
8 |
130 |
762 |
851 |
||||
|
10 |
162 |
914 |
1031 |
||||
|
12 |
210 |
1041 |
1166 |
||||
|
14 |
234 |
1118 |
1217 |
||||
|
16 |
264 |
1245 |
1381 |
||||
|
Z560Y-3500Lb |
5 |
74 |
616 |
774 |
|||
|
6 |
88 |
692 |
857 |
||||
|
8 |
116 |
846 |
1041 |
||||
|
10 |
142 |
1000 |
1197 |
||||
|
12 |
174 |
1124 |
1338 |
||||
订货须知：
一、①Z560Y磅级高温高压电站闸阀产品名称与型号②Z560Y磅级高温高压电站闸阀口径③Z560Y磅级高温高压电站闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z560Y磅级高温高压电站闸阀型号，请按Z560Y磅级高温高压电站闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
