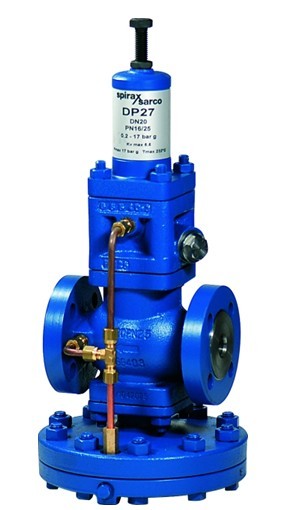

DP27导阀型隔膜式蒸汽减压阀

产品说明

一、DP27导阀型隔膜式蒸汽减压阀产品概述:

DP27导阀型隔膜式蒸汽减压阀为铸钢材质阀体，主阀阀芯，导阀阀芯阀座，内部弹簧及滤网等均匀不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。

DP27G为软阀座型号，用于压缩空气系统，或其它工业气体（不适用于氧气）。DP27减压阀可在用一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。

本产品常用规格有DN15∽50，PN1.6/2.5MPa，使用工作温度DP27≤232℃，DP27G≤120℃，压力调节范围(锥形弹簧)0.02∽1.7MPa。

二、DP27导阀型隔膜式蒸汽减压阀主要性能指标:

DP27导阀型隔膜式蒸汽减压阀主要性能指标

灰色区域：示意该产品禁用。

A-D-E：螺纹或法兰连接EN 1092 PN25,ANSI 300LB。

A-B-C:法兰连接ANSI 150LB。

F-F-E:DP27G最高工作温度120℃。

G-G：DP27E最高工作温度是190℃@10barg。

注意：该系列产品的压力调节范围是0.2-1.7barg。

三、DP27导阀型隔膜式蒸汽减压阀主要技术参数:

四、DP27导阀型隔膜式蒸汽减压阀主要零部件材料表:

五、DP27导阀型隔膜式蒸汽减压阀主要流量系数表(Cv):

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	2.8	5.5	8.1	12.0	17.0	28.0	45.5	60.1	93.3	146	186

Cv(UK)=Kv × 0.963　　　Cv(US)=Kv × 1.156

六、DP27导阀型隔膜式蒸汽减压阀主要连接尺寸表:

DP27导阀型隔膜式蒸汽减压阀主要结构图

订货须知：

一、若订货前还未选定型号，请向我们提供您的使用参数：【导阀型隔膜式蒸汽减压阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。

二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；

三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
