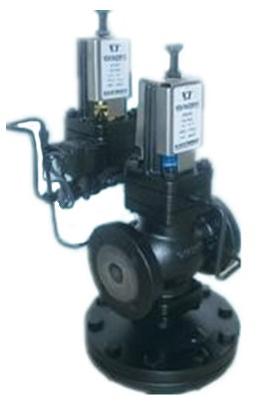

一、DPP17E双导阀型隔膜式减压阀产品概述:
DPP17E双导阀型隔膜式减压阀是吸收和消化欧洲先进技术而研制开发成功的新型导阀型隔膜式高灵敏度减压阀，在DP17导阀型隔膜式减压阀的基础上新增导阀、电磁阀等结构。附加安装一个导阀，使得当需要时减压阀把压力降的更低。高压力导阀装在主阀体上，降低压力导阀装主阀一侧。通过电磁阀在二者之间切换。DPP17EE又附加了一只电磁阀，使主阀能被远程信号打开或关闭。常用规格有DN15∽150,PN1.6/2.5MPa,使用工作温度≤190℃,压力调节范围0.02∽1.7MPa。
二、DPP17E双导阀型隔膜式减压阀主要技术参数:
|
公称压力 |
PN25 |
|
|
PMA最高允许压力 |
25bar g @ 120℃ |
|
|
TMA最高允许温度 |
232℃ |
|
|
TMI最低允许温度 |
-10℃ |
|
|
PMO最大工作压力* |
10bar g |
|
|
TMO最大工作温度 |
190℃ |
|
|
|
||
|
TMIO最低工作温度 |
0℃ |
|
|
出口压力范围(barg) |
0.2-1.7 |
|
|
最高冷态测试压力 |
38bar g |
|
三、DPP17E双导阀型隔膜式减压阀主要零部件材料:
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
316 |
|
调节弹簧 |
60Si2Mn |
|
主阀弹簧 |
50CrVA |
四、DPP17E双导阀型隔膜式减压阀主要流量系数(Cv):
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |
五、DPP17E双导阀型隔膜式减压阀主要外形尺寸及连接尺寸:
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
六、DPP17E双导阀型隔膜式减压阀主要性能指标:
|
|
注意：该系列产品的调节弹簧有两种颜色：红色和灰色，对应的调节压力范围是： 红色：0.2-1.7bar g。灰色：16.0-24.0bar g。 |
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【双导阀型隔膜式减压阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
区域：示意该产品禁用。
区域：主阀膜片材质强度决定了该产品禁用。
