CYZ40H差压楔式油密封闸阀

- 产品型号:
- CYZ40H
- 产品口径:
- 50-1200mm
- 产品压力:
- 1.6-16.0Mpa
- 产品材质:
- 碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[CYZ40H差压楔式油密封闸阀]的详细资料：

产品名称：CYZ40H差压楔式油密封闸阀

产品型号：CYZ40H

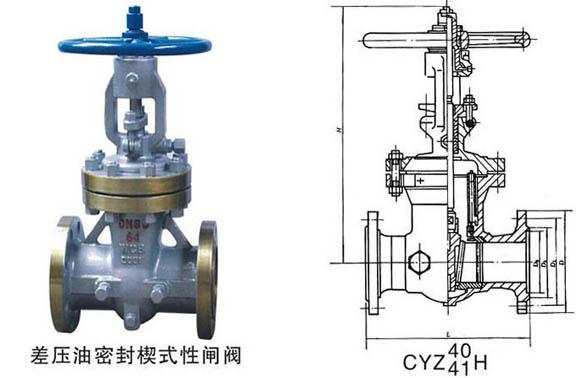

产品概述：CYZ40H差压楔式油密封闸阀结构原理,启标差压油密封楔式闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。

二、差压楔式油密封闸阀主要特点及用途：

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料、密封可靠。操作轻便灵活。

4、驱动方式分手动、电动、气动、齿轮传动、结构型式：弹性楔式单闸板、钢性楔式单闸板双闸板型式。

5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路人作接通或截断管路中介质的启闭装置。

6、差压闸阀适用于油品、天然气管道上的启闭装置。

三、执行标准：

通用阀门法兰和对焊连接钢制闸阀 GB12234

法兰连接金属阀门的结构长度 GB12221

整体铸钢管法兰 JB/T79.1~97.4

天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599

钢制阀门一般要求 GB/T12224

通用阀门供货要求 GB/T12252

阀门的检验与试验 JB/T9092

通用阀门标志 GB/T12220

四、差压楔式油密封闸阀性能规范：

压力等级		常温下压力试验（MPa）			适用温度（℃）	适用介质
压力等级		壳体试验	密封试验	上密封试验	适用温度（℃）	抗硫型	基本型
公称压力 PN（MPa）	1.6	2.4	1.76	1.76	-29-121或按用户服务要求	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4
	6.4	9.6	7.04	7.04
	10.0	15.0	11.0	11.0
	16.0	24.0	17.6	17.6
磅级Lb	150	2.93	2.07	2.07
	300	7.58	5.52	5.52
	400	10.0	7.31	7.31
	600	15.0	11.03	11.03
	900	22.4	16.54	16.54

五、差压楔式油密封闸阀主要零件材料：

零件名称		阀体、阀盖	闸板	阀座	阀杆	阀杆螺母	密封面
材料	基本型	WCB	WCB+13Cr/STL	合金钢+13Cr	合金钢	铝青铜	聚四氟乙稀PTFE
材料	抗硫型	WCB抗硫处理	WCB+STL	合金钢+STL	318钢	铝青铜	增强聚四氟乙稀PTFE

六、差压楔式油密封闸阀主要外型尺寸及重量：PN16-25

公称通径DN（mm）	主要外形尺寸和连接尺寸（mm）										重量（Kg）
公称通径DN（mm）	L	D	D1	D2	b	f	Z－Φd	H	H1	D0	重量（Kg）
CYZ40H/Z41Y（H）-16CYZ40Y/Z41Y-16PCYZ40W/Z41W-16RCYZ40W/Z41W-16PCYZ40W/Z41W-16RCYZ40Y/Z41Y-16PI
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	30	3	12-25	969	1245	450	273
300	500	460	410	375	30	4	12-25	1142	1472	560	397
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	5011	720	907
500	700	705	650	608	44	4	20-34	1676	2181	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112
700	900	910	840	788	50	5	24-41	2489	2700	900	1520
800	1000	1020	950	898	52	5	28-41	2643	2860	1000	1860
900	1100	1120	1050	998	54	5	28-41	2590	3170	1000	1900
1000	1200	1255	1170	1110	56	5	28-41	2750	3430	1100	2010
CYZ40H/Z41Y（H）-25CYZ40Y/Z41Y-25PCYZ40Y/Z41Y-25RCYZ40W/Z41W-25PW-25RY-25I
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192

七、差压楔式油密封闸阀主要外型尺寸及重量：PN40-160

公称压力 PN（MPa）	尺寸
公称压力 PN（MPa）	DN	50	65	80	100	125	150	200	250	300
4.0	L	250	280	310	350	400	450	550	650	750
	H	435	445	550	670	775	895	1100	1332	1530
	D0	280	280	320	360	400	400	450	500	560
	Kg	38	45	66	89	117	147	242	340	453
6.4	L	250	280	310	350	400	450	550	650	750
	H	438	475	555	670	772	895	1137	1332	1530
	D0	280	280	320	360	400	450	560	560	600
	Kg	45	53	77	112	158	223	317	377	410
10.0	L	250	280	310	350		450	550	650	750
	H	510	540	600	690		985	1085	1215	1365
	D0	280	280	320	360		450	560	600	650
	Kg	54	64	93	135		268	381	452	493
16.0	L	300	340	390	450		600	750	850	950
	H	467	660	680	785		985	1190	1395	1595
	D0	320	360	360	450		500	560	600	650
	Kg	72	85	121	176		350	490	580	635
