RVCX埋地式弹性座封闸阀

- 产品型号:
- RVCX(Z41X、Z45X)
- 产品口径:
- 50-800mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 球墨铸铁
联系我们

产品说明

一、产品[RVCX埋地式弹性座封闸阀]的详细资料：

产品名称：埋地式弹性座封闸阀

产品型号： RVCX（Z45X）

产品简介：RVCX埋地式弹性座封闸阀采用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

二、埋地式弹性座封闸阀工作原理：

RVCX埋地式弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，这样从根本上杜绝了腐蚀发生的可能性。埋地式闸阀就是将手轮换成方芯头，便于人在地面。

三、埋地式弹性座封闸阀产品特点：

1、有优秀的防腐性能，壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。

2、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。

3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。

四、主要性能参数：

压力等级	1.0MPa、1.6MPa、2.5MPa
阀体耐压	1.5MPa、2.4MPa、3.75MPa
密封试验	1.1MPa、1.76MPa、2.75MPa
工作温度	0～80℃
适用介质	水、油、蒸气等

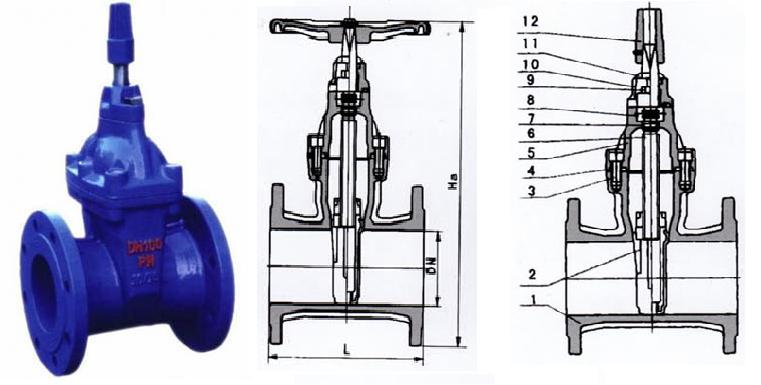

五、主要零件材料：

序号	名称	材料	序号	名称	材料
1	阀体	球墨铸铁	7	“O”形密封圈	NBR
2	闸板	球墨铸铁外覆EPDM	8	止推轴套	锡青铜
3	螺栓	镀锌	9	螺栓	镀锌
4	密封圈	NBR	10	压盖	球墨铸铁
5	阀盖	球墨铸铁	11	防尘罩	NBR
6	阀杆	不锈钢	12	手轮	铸铁

六、主要尺寸及重量：

型号	公称口径DNmm	L	D1		D	Z-Φd		H
型号	公称口径DNmm	L	1.0MPa	1.6MPa	D	1.0MPa	1.6MPa	H
RVC(H)X Z45X Z41X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320

订货须知：
一、①RVCX埋地式弹性座封闸阀产品名称与型号②RVCX埋地式弹性座封闸阀口径③RVCX埋地式弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的RVCX埋地式弹性座封闸阀型号，请按RVCX埋地式弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
