BGL41H保温夹套Y型过滤器

- 产品型号:
- J46Y
- 产品口径:
- 25-250mm
- 产品压力:
- 16-35.0Mpa
- 产品材质:
- WCB
联系我们

产品说明

一、产品[BGL41H保温夹套Y型过滤器]详细资料：

产品名称：保温夹套Y型过滤器

产品型号：BGL41H

详细资料：BGL41H保温夹套Y型过滤器是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等优点。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，Y保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。过滤器适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。

夹套Y型过滤器执行标准:

设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928

二、主要技术参数

型号	连接形式	公称压力MPa	试验压力MPa	工作压力MPa	壳体材料	过滤网材料	适用介质
BGL41H-10	法兰	1.0	1.1	1.0	灰铸铁	1.1	水、油和气等
BGL41H -16	法兰	1.6	1.76	1.6	球墨铸铁	1.76
BGL41H -26	法兰	2.5	2.75	2.5	碳钢	2.75

三、主要外形尺寸（法兰尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的规定）

口径DN（mm）		40	50	65	80	100	125	150	200	250	300	350	400	450
BY41H	L	200	220	260	280	320	350	380	495	595	640	700	800	850
BY41H	H	100	130	165	195	230	300	335	420	500	580	640	700	790

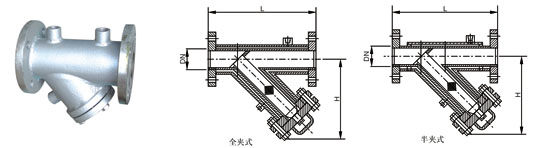

四、保温夹套Y型过滤器主要外形尺寸

通径 DN	全夹式	L	半夹式	H
25/50	220		250	100
32/65	250		300	150
40/65	250		300	150
50/80	290		320	175
65/100	390		420	270
80/125	430		500	350
100/150	500		600	420
125/200	550		650	420
150/200	550		650	420
200/250	600		750	460

订货须知：
一、①保温夹套Y型过滤器产品名称与型号②保温夹套Y型过滤器口径③保温夹套Y型过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的保温夹套Y型过滤器型号，请按保温夹套Y型过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
