GIQ气动真空蝶阀

- 产品型号:
- GIQ气动
- 产品口径:
- DN32～400mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[GIQ气动真空蝶阀]的详细资料：

产品名称：GIQ气动真空蝶阀

产品型号：GIQ

产品概述：GIQ气动高真空蝶阀是适用于1.3×10-5～3×105Pa的真空系统中接通或切断管路的介质流。气动高真空蝶阀阀杆插入阀体内，阀板固定在阀杆上，阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用，并可以任意位置安装。适用的工作介质为空气和非腐蚀性气体。

二、气动高真空蝶阀产品特点

1、GIQ系列气动高真空蝶阀是经过一系列改进过的蝶阀。

2、气动高真空蝶阀能承受正压力。

3、气动高真空蝶阀阀杆上下不窜动。

4、开、关有限位结构，阀板有锁定装置。

三、气动高真空蝶阀执行机构

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

四、技术参数和性能

GIQ气动高真空蝶阀执行器技术参数		GIQ气动高真空蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN32～400mm
气源压力	双作用：2-8bar/单作用：4-8bar	压力范围	105～1.3×10-4Pa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	丁腈橡胶、氟橡胶
动作范围	0～90°±5°	结构形式	中线型
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8″	温度	丁腈橡胶-25～+80℃、氟橡胶-30～+150℃
接口螺纹	GTD110～GTD350/ATD100～200 G1/4″	适用介质	空气、非腐蚀性气体
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	安装方便、流量大、流阻小

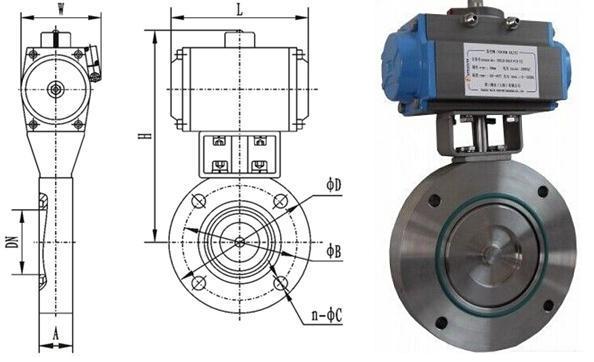

五、气动高真空蝶阀结构图

六、气动高真空蝶阀外形尺寸

公称通径DN	A	B	C	D	E	执行器型号
32	130	173	64	50	22	GTD-50
40	130	194	70	50	22	GTD-50
50	130	205	90	50	22	GTD-50
65	140	218	110	60	26	GTD-63
80	140	248	125	60	30	GTD-63
100	186	260	145	65	30	GTD-83
125	186	273	170	65	35	GTD-83
150	254	332	195	90	35	GTD-110
200	296	386	250	103	40	GTD-127
250	296	466	300	103	45	GTD-127
300	296	535	350	103	55	GTD-127
400	384	631	465	128	60	GTD-160

七、气动高真空蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

订货须知：
一、①GIQ气动真空蝶阀产品名称与型号②GIQ气动真空蝶阀口径③GIQ气动真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的GIQ气动真空蝶阀型号，请按GIQ气动真空蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
