D641W气动通风蝶阀

- 产品型号:
- D641W气动
- 产品口径:
- DN100～2000mm
- 产品压力:
- 0.1-2.5Mpa
- 产品材质:
- 碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[D641W气动通风蝶阀]的详细资料：

产品名称：气动烟气蝶阀,风量调节蝶阀

产品型号：D641W-1C

产品概述：D641W气动通风蝶阀是一种非密闭型蝶阀，采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，具有结构紧凑、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。广泛适用于建材、冶金、矿山、电力等生产过程中温度≤300℃，公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上，用以连通、启闭或调节介质。

二、气动通风蝶阀产品特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、力矩小，操作方便，省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、气动通风蝶阀执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、气动通风蝶阀采用标准

设计标准： GB/T2238-1989

法兰连接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度 :GB/T12221-1989

压力试验 :GB/T13927-1992;JB/T9092-1999

五、技术参数和性能

GT/AT气动执行器技术参数		D641W气动通风蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN100～2000mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN0.1、2.5MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳素钢、304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	碳素钢、合金钢、不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	碳素钢、合金钢、不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	不锈钢
动作范围	0～90°±5°	结构形式	三维偏心
接口螺纹	GT40～GT83/AT50～AT88 G1/8″	温度	≤425℃
接口螺纹	GT110～GT350/AT100～200 G1/4″	适用介质	含尘气体，空气，含尘烟气
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	零泄漏、使用寿命长、便于安装、耐高温高压

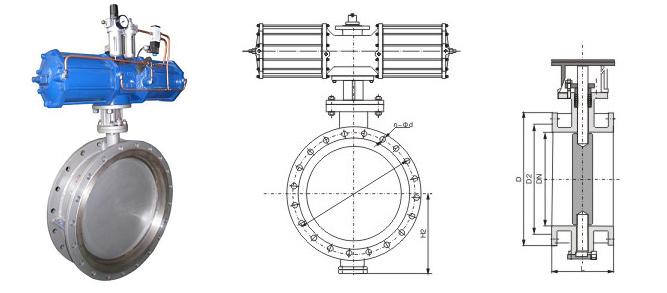

六、气动通风蝶阀结构图

七、气动通风蝶阀外形尺寸

公称通径毫米		结构长度（标准值）	外形尺寸（参考值）		连接尺寸（标准值）						气动执行器型号
公称通径毫米		结构长度（标准值）	外形尺寸（参考值）		0.05MPa和0.25MPa
DN	英寸	L	H	H1	D	D1	D2	Z-d	A	W
100	4	120	105	--	210	170	144	4-18	140	70	GTD63
125	5	120	120	--	240	200	174	8-18	140	70	GTD63
150	6	120	132	--	265	225	199	8-18	186	91	GTD83
200	8	140	160	--	320	280	254	8-18	186	91	GTD83
250	10	140	187	--	375	335	309	12-18	186	91	GTD83
300	12	170	220	--	440	395	363	12-22	254	120	GTD110
350	14	170	245	--	490	445	413	12-22	254	120	GTD110
400	16	190	270	--	540	495	463	16-22	254	120	GTD110
450	18	190	297	--	595	550	518	16-22	296	137	GTD127
500	20	190	322	--	645	600	568	20-22	296	137	GTD127
600	24	210	377	--	755	705	667	20-26	296	137	GTD127
700	28	210	430	--	860	810	772	24-26	384	173	GTD160
800	32	210	487	--	975	920	878	24-30	384	173	GTD160
900	36	250	537	--	1075	1020	978	24-30	384	173	GTD160
1000	40	250	587	--	1175	1120	1078	28-30	501	208	GTD190
1200	48	250	687	--	1375	1320	1280	32-30	501	208	GTD190
1400	56	300	700	--	1575	1520	1480	36-30	501	208	GTD190
1600	84	300	895	--	1790	130	1690	40-30	501	208	GTD190
1800	72	300	995	--	1990	1930	1880	44-30	1090	230	AW17
2000	80	300	1095	--	2190	2130	2090	48-30	1090	230	AW17

八、气动通风蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

订货须知：
一、①D641W气动通风蝶阀产品名称与型号②D641W气动通风蝶阀口径③D641W气动通风蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D641W气动通风蝶阀型号，请按D641W气动通风蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
