一、产品[UD671S气动塑料蝶阀]的详细资料：
|
GT/AT气动执行器技术参数
|
UD671S气动UPVC蝶阀阀体参数
|
||
|
类 型
|
双作用活塞式、弹簧复位式
|
公称通径
|
DN50～300mm
|
|
气源压力
|
双作用：2-8bar/单作用：4-8bar
|
公称压力
|
PN1.0、1.6MPa
|
|
输出力矩
|
双作用：4N·M～10560N·M
|
阀轴材质
|
碳素钢、304/316/316L不锈钢
|
|
单作用：7N·M～2668N·M
|
阀体材质
|
UPVC、CPVC、PP
|
|
|
工作温度
|
常温型：-20℃～80℃（丁腈橡胶O型圈）
|
阀板材质
|
UPVC、CPVC、PP、PTFE
|
|
高温型：-20℃～160℃（氟橡胶O型圈）
|
阀座密封
|
EPDM、NBR、FPM
|
|
|
动作范围
|
0～90°±5°
|
结构形式
|
A型
|
|
接口螺纹
|
GT40～GT83/AT50～AT88 G1/8″
|
温度
|
EPDM≤80℃、NBR≤68℃、FPM≤80℃
|
|
GT110～GT350/AT100～200 G1/4″
|
适用介质
|
水、PVC兼容的食品工业化学溶剂
|
|
|
阀位信号
|
定位器：4～20mA/回信器：全开全关信号
|
特点
|
重量轻、耐腐蚀、卫生无毒、流阻小
|

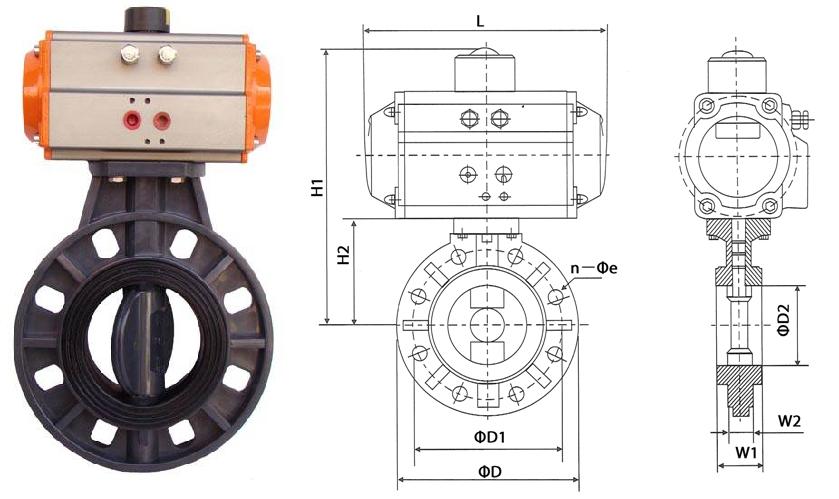

六、气动塑料蝶阀结构图
|
公称通径DN
|
A
|
B
|
C
|
D
|
E
|
执行器型号
|
|
压力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
仅供参考
|
|
50
|
140
|
194
|
80
|
59
|
43
|
AT-50
|
|
65
|
158
|
220
|
86
|
75
|
47.5
|
AT-63
|
|
80
|
158
|
225
|
97
|
75
|
47.5
|
AT-63
|
|
100
|
210
|
267
|
112
|
85
|
57.2
|
AT-75
|
|
125
|
248
|
310
|
125
|
98
|
66
|
AT-88
|
|
150
|
248
|
323
|
140
|
98
|
74
|
AT-88
|
|
200
|
268
|
350
|
184
|
110
|
87.5
|
AT-100
|
|
250
|
268
|
379
|
220
|
110
|
110
|
AT-100
|
|
300
|
315
|
464
|
256
|
127
|
129
|
AT-125
|
