D681X、D661X气动卫生级蝶阀

- 产品型号:
- D681X、D661X、D621X、D676X
- 产品口径:
- 15-150mm
- 产品压力:
- 1.0Mpa
- 产品材质:
- 不锈钢304、316、316L
联系我们

产品说明

一、产品[D681X系列气动卫生级蝶阀]的详细资料：

产品名称：气动卫生级快装蝶阀,气动卫生级对焊蝶阀,气动卫生级外螺纹蝶阀,气动卫生级三片式蝶阀

产品型号：D681X、D661X、D621X、D676X

产品简介：气动卫生型蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。

产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

执行机构：

采用新型系列GT型、AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

二、主要零件材质表：

序号	零件名称	材质
1	螺栓	不锈钢304
2	左阀体	不锈钢304、316、316L
3	阀座	无毒橡胶
4	蝶板	不锈钢304、316、316L
5	右阀体	不锈钢304、316、316L
6	螺母	不锈钢304
7	螺母	不锈钢304
8	键	不锈钢304
9	螺栓	不锈钢304
10	连接支架	不锈钢304
11	螺栓	不锈钢304
12	连接套	不锈钢304
13	气动执行器
14	位置指示器

※注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

三、气动执行器技术参数和性能：

GT/AT气动执行器技术参数		D681X D621X气动卫生级蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	20～108mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	硅胶、PTFE
动作范围	0～90°±5°	结构形式	快装型、螺纹型、焊接型
接口螺纹	GT40～GT83/AT50～AT88 G1/8″	温度	硅胶、PTFE≤150℃
接口螺纹	GT110～GT350/AT100～200 G1/4″	适用介质	食品、药品、酒类，乳类、饮料
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	重量轻、操作力矩小、拆装方便、耐老化

四、技术规范:

设计依据	GB标准
设计标准	GB/12237
试验和检验	JB/T9002

※注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

五、主要技术参数 :

公称通径	DN（mm）	15～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
连接方式	快装式、卡箍式、外螺纹、焊接式等

六、蝶阀密封材料选用和适用温度:

材料品种	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	PTFE	SI	VITON	NR	PA
型号代号	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	232℃	250℃	204℃	85℃	93℃
耐最低温度	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

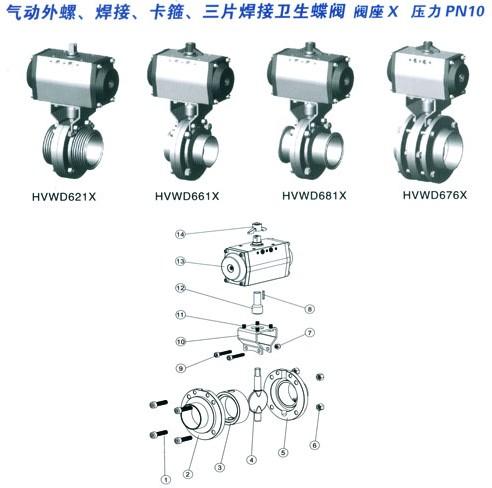

七、气动卫生级蝶阀结构图：

八、主要外形及连接尺寸：

通径		HVWD621X				HVWD676X			HVWD681X		HVWD661X			L0	H	执行器型号 (双作用式)
ISO	GB	M		L1		L2	D		L3	D	L4	D
in	mm	ISO	GB	ISO	GB	L2	ISO	GB	L3	D	L4	ISO	GB
1/2	15													104		GTD40
3/4	20													104		GTD40
1	25	52×1/6	46×3	97	123				66	50.5				140	165	GTD52
11/4	32	58×1/6	55×3	97	133				70	50.5				140	172	GTD52
11/2	40	65×1/6	60×3	105	133	102	50.8	45	76	64	50	50.8	45	140	180	GTD52
2	50	78×1/6	70×4	105	133	106	63.5	57	80	77.5	50	63.5	57	164	198	GTD65
21/2	65	95×1/6	95×4	109	133	108	76.3	76	84	91	50	76.3	76	164	217	GTD65
3	80	110×1/4	105×4	145	143	120	89.1	89	90	106	60	89.1	89	164	227	GTD65
4	100	130×1/4	125×5	154	147	120	114.3	108	104	119	64	114.3	108	190	275	GTD80
5	125					132		133			112		133	190	295	GTD80
6	150					150		159			124		159	21O	320	GTD90

订货须知：
一、①D681X系列气动卫生级蝶阀产品名称与型号②D681X系列气动卫生级蝶阀口径③D681X系列气动卫生级蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D681X系列气动卫生级蝶阀型号，请按D681X系列气动卫生级蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
