D671F气动对夹式衬氟蝶阀

- 产品型号:
- D671F
- 产品口径:
- 40-1200mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 铸铁、碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[D647F气动对夹式衬氟蝶阀]的详细资料：

产品名称：气动对夹式衬氟蝶阀,D671F46气动对夹式衬氟蝶阀,气动衬氟对夹式蝶阀

产品型号：D671F46

产品概述：D671F46气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

二、气动衬氟蝶阀产品特点：

（1）尼龙涂层与环氧树脂涂层相结合，符合环保要求。

（2）阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。

（3）采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。

（4）阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。

（5）气动衬氟蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。

三、气动衬氟蝶阀执行机构：

D671F46气动衬氟蝶阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、气动衬氟蝶阀采用标准：

设计标准：GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

五、D671F46气动衬氟对夹蝶阀选项：

根据不同控制和要求可选择下列附件

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

五、技术参数和性能：

GT/AT气动执行器技术参数		D671F46气动对夹式衬氟蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN40～600mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳钢、304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、碳钢、不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	EPDM、NBR、耐磨橡胶
动作范围	0～90°±5°	结构形式	中线型、无销型
接口螺纹	GT40～GT83/AT50～AT88 G1/8″	温度	EPDM≤80℃；NBR≤68℃
接口螺纹	GT110～GT350/AT100～200 G1/4″	适用介质	水、空气、天然气
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	用途广、整体造价低、流量大、流阻小

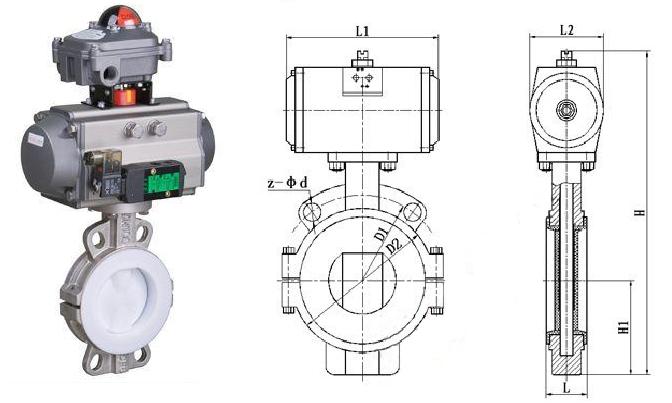

六、气动对夹式衬氟蝶阀结构图：

七、气动对夹式衬氟蝶阀外形尺寸：

公称通径DN	A	B	C	D	E	执行器型号
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（仅供参考）
40	140	238	83	60	108	GT-63
50	140	238	83	60	108	GT-63
65	140	248	93	60	112	GT-63
80	171	273	100	63	114	GT-75
100	186	293	114	65	127	GT-83
125	207	308	125	65	140	GT-90
150	254	360	143	90	140	GT-110
200	296	400	170	103	152	GT-127
250	296	430	198	103	165	GT-127
300	384	523	223	118	178	GT-160
350	501	582	312	128	190	GT-190
400	533	700	330	135	216	GT-190
450	589	769	363	159	222	GT-255
500	638	880	390	196	229	GT-300

八、气动对夹式衬氟蝶阀产品选型：

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

订货须知：
一、①D671F气动对夹式衬氟蝶阀产品名称与型号②D671F气动对夹式衬氟蝶阀口径③D671F气动对夹式衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D671F气动对夹式衬氟蝶阀型号，请按D671F气动对夹式衬氟蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
