气动蝶阀
D641J气动法兰衬胶蝶阀
    • 产品型号:
    • D641J气动
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 0.6-2.5Mpa
    • 产品材质:
    • 铸铁、碳钢
产品说明
  • 一、产品[D641J气动法兰衬胶蝶阀]的详细资料:

    产品名称:气动法兰衬胶蝶阀,D641J气动法兰衬胶蝶阀
    产品型号:D641J
    产品概述:D641J气动法兰衬胶蝶阀,是采用高精度气动活塞式执行器与中线密封蝶阀组成,气动衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
    二、气动法兰衬胶蝶阀产品特点:
    (1)尼龙涂层与环氧树脂涂层相结合,符合环保要求。
    (2)阀板特有设计,流量系数大,流阻小。在额定压力下,实现零泄漏。
    (3)采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合。
    (4)阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。
    (5)气动衬胶蝶阀具有良好的切断和调节性能,能达到气泡级密封,启闭力矩小,使用寿命长等特点。
    三、气动法兰衬胶蝶阀执行机构:
    采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
    1、齿轮式双活塞,输出力矩大,体积小。
    2、气缸选用铝金材料,重量轻、外形美观。
    3、可在顶部、底部安装手动操作机构。
    4、齿条式连接可调节开启角度、额定流量。
    5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
    6、IS05211标准连接为产品的安装更换提供了方便。
    7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
    四、技术参数和性能:
    GT/AT气动执行器技术参数
    D641J气动法兰衬胶蝶阀阀体参数
    类   型
    双作用活塞式、弹簧复位式
    公称通径
    DN40~600mm
    气源压力
    双作用:2-8bar/单作用:4-8bar
    公称压力
    PN1.0、1.6MPa
    输出力矩
    双作用:4N·M~10560N·M
    阀轴材质
    碳钢、304/316/316L不锈钢
    单作用:7N·M~2668N·M
    阀体材质
    球墨铸铁、 碳钢、不锈钢
    工作温度
    常温型:-20℃~80℃(丁腈橡胶O型圈)
    阀板材质
    球墨铸铁、304/316/316L不锈钢 、尼龙
    高温型:-20℃~160℃(氟橡胶O型圈)
    阀座密封
    EPDM、NBR、耐磨橡胶
    动作范围
    0~90°±5°
    结构形式
    中线型 、无销型
    接口螺纹
    GT40~GT83/AT50~AT88    G1/8″
    温度
    EPDM≤80℃;NBR≤68℃
    GT110~GT350/AT100~200   G1/4″
    适用介质
    水、空气、天然气
    阀位信号
    定位器:4~20mA/回信器:全开全关信号
    特点
    用途广、整体造价低、流量大、流阻小

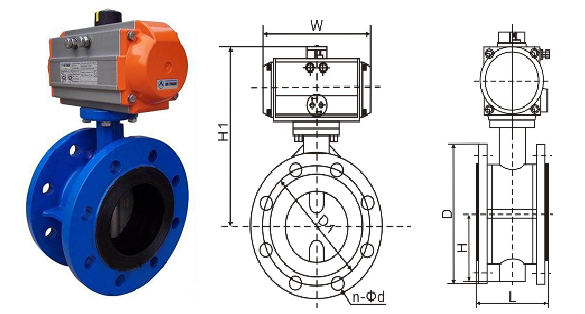

    五、气动法兰衬胶蝶阀结构图
    六、气动法兰衬胶蝶阀外形尺寸:
    公称通径DN
    A
    B
    C
    D
    E
    执行器型号
    压力
    1.0/1.6
    1.0/1.6
    1.0/1.6
    1.0/1.6
    1.0/1.6
    (仅供参考)
    40
    140
    238
    83
    60
    108
    GT-63
    50
    140
    238
    83
    60
    108
    GT-63
    65
    140
    248
    93
    60
    112
    GT-63
    80
    171
    273
    100
    63
    114
    GT-75
    100
    186
    293
    114
    65
    127
    GT-83
    125
    207
    308
    125
    65
    140
    GT-90
    150
    254
    360
    143
    90
    140
    GT-110
    200
    296
    400
    170
    103
    152
    GT-127
    250
    296
    430
    198
    103
    165
    GT-127
    300
    384
    523
    223
    118
    178
    GT-160
    350
    501
    582
    312
    128
    190
    GT-190
    400
    533
    700
    330
    135
    216
    GT-190
    450
    589
    769
    363
    159
    222
    GT-255
    500
    638
    880
    390
    196
    229
    GT-300
    七、气动法兰衬胶蝶阀产品选型:
    (1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
    (2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)

    订货须知:
    一、①D641J气动法兰衬胶蝶阀产品名称与型号②D641J气动法兰衬胶蝶阀口径③D641J气动法兰衬胶蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的D641J气动法兰衬胶蝶阀型号,请按D641J气动法兰衬胶蝶阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
