D671J气动对夹衬胶蝶阀

- 产品型号:
- D671J气动
- 产品口径:
- 40-1200mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 铸铁、碳钢
联系我们

产品说明

一、产品[D671J气动对夹衬胶蝶阀]的详细资料：

产品名称：气动衬胶蝶阀,D671J气动对夹衬胶蝶阀,D671J气动脱硫蝶阀】

产品型号：D671J

产品概述：D671J气动衬胶蝶阀，是采用高精度气动活塞式执行器与中线密封蝶阀组成，气动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。

二、气动衬胶蝶阀产品特点：

（1）尼龙涂层与环氧树脂涂层相结合，符合环保要求。

（2）阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。

（3）采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。

（4）阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。

（5）气动衬胶蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。

三、气动衬胶蝶阀执行机构：

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、技术参数和性能：

GT/AT气动执行器技术参数		D671J气动衬胶蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN40～600mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳钢、304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、碳钢、不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	EPDM、NBR、耐磨橡胶
动作范围	0～90°±5°	结构形式	中线型、无销型
接口螺纹	GT40～GT83/AT50～AT88 G1/8″	温度	EPDM≤80℃；NBR≤68℃
接口螺纹	GT110～GT350/AT100～200 G1/4″	适用介质	水、空气、天然气
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	用途广、整体造价低、流量大、流阻小

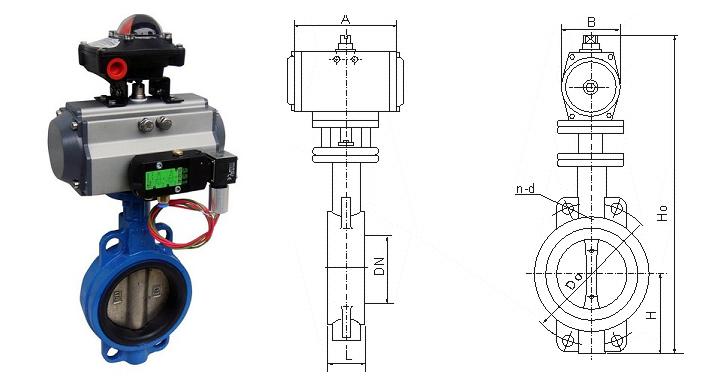

五、气动衬胶蝶阀结构图：

六、D671J气动对夹衬胶蝶阀用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

七、D671J气动对夹衬胶蝶阀材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

八、D671J气动对夹衬胶蝶阀测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

九、D671J气动对夹衬胶蝶阀主要尺寸参数：

公称通径DN	公称压力MPa	工作压力MPs	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	气动装置				气源接头	质量
公称通径DN	公称压力MPa	工作压力MPs	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	型号	A mm	B mm	H3 mm	气源接头	质量
40	1.0	1.0	33	150	110	4-18	-	-	-	-	-	-	-	-
50			43	165	125	4-18	64	120	6D3A	210	70	120	M10×1	5.5
65			46	185	145	4-18	80	120	6D3A	210	70	120	M10×1	8
80			46	200	160	8-18	112	130	6D8	240	183	183	M10×1	11
100			52	220	180	8-18	90	145	6D8	240	183	183	M10×1	12
125			56	250	210	8-18	112	160	6D20	480	203	200	M10×1	37.5
150			56	285	240	8-22	132	175	6D20	480	203	200	M10×1	39.5
200			60	340	295	8-22	160	210	6D40	480	215	200	M10×1	49
250			68	395	350	12-22	206	235	6D60	480	228	200	M10×1	68
300			78	445	400	12-22	232	273	6D90	578	305	265	M10×1	99
350			78	505	460	16-22	263	310	6D130	612	318	268	M10×1	119
400			102	565	515	20-26	295	340	6D160	685	370	310	M12×1.5	182
450			114	615	565	20-26	327	370	6D300	1070	399	296	M12×1.5	258
500			127	670	620	20-26	358	399	6D300	1070	399	296	M12×1.5	297
550			140	730	675	20-30	384	430	6D500	1070	409	296	M12×1.5	325
600			154	780	725	20-30	474	460	6D500	1070	409	296	M12×1.5	399
700			165	895	840	24-30	-	-	-	-	-	-	-	-
800			190	1015	950	24-33	-	-	-	-	-	-	-	-
900			203	1115	1050	28-33	-	-	-	-	-	-	-	-
1000			216	1230	1160	28-36	-	-	-	-	-	-	-	-

订货须知：
一、①D671J气动对夹衬胶蝶阀产品名称与型号②D671J气动对夹衬胶蝶阀口径③D671J气动对夹衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D671J气动对夹衬胶蝶阀型号，请按D671J气动对夹衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
