D641X气动法兰式软密封蝶阀

- 产品型号:
- D641X气动
- 产品口径:
- 50-1200mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 铸铁、碳钢
联系我们

产品说明

一、产品[D641X气动法兰式软密封蝶阀]的详细资料：

产品名称：气动法兰式软密封蝶阀,D641X气动法兰式软密封蝶阀

产品型号：D641X

产品概述：D641X气动法兰蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、气动法兰式软密封蝶阀产品特点：

1、气动法兰蝶阀双向密封性能优良，扭矩值小。
2、流量特性趋于直线，调节性能好。
3、法兰连接安装便捷，立式、卧式安装均可。
4、密封副材料的多样性，可供用户选择。
5、气动法兰蝶阀可用于管端作放空阀用，性能可靠。
6、阀座密封圈与阀体有机地结合为一体，使阀门具有较长的使用寿命。

三、气动法兰式软密封蝶阀执行机构：

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、技术参数和性能：

GT/AT气动执行器技术参数		D641X气动法兰式软密封蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN40～500mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳钢、304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、碳钢、不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	EPDM、NBR、耐磨橡胶
动作范围	0～90°±5°	结构形式	中线型、无销型
接口螺纹	GT40～GT83/AT50～AT88 G1/8″	温度	EPDM≤80℃；NBR≤68℃
接口螺纹	GT110～GT350/AT100～200 G1/4″	适用介质	水、空气、天然气
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	用途广、整体造价低、流量大、流阻小

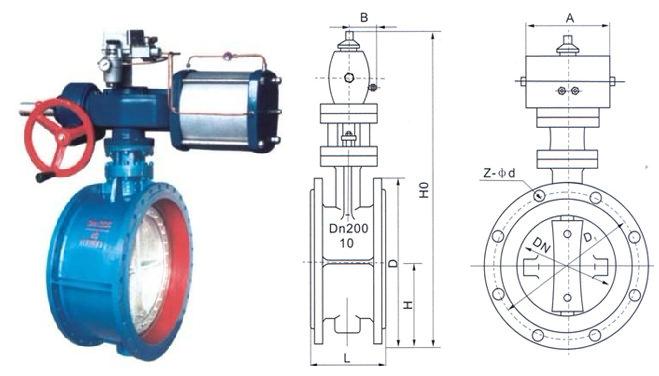

五、气动法兰式软密封蝶阀结构图：

六、D641X气动法兰式软密封蝶阀性能规范：

公称通径DN		50-1200
公称压力MPa		0.6		1.0			1.6
公称压力MPa	强度试验	0.9		1.5			2.4
	密封试验	0.66		1.1			1.76
材料		材料代号
		C		P			R
主要零件	阀体	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	阀杆	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁晴乙丙丁氟塑料
	填料	丁晴柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽、油品		硝酸类			醋酸类
	适用温度	-40℃~200℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度		法兰尺寸	压力温度		试验检验
		GB/T12238	GB12221		GB9113	GB9131		GB13927

七、D641X气动法兰式软密封蝶阀主要外形尺寸：

公称通径 DN	尺寸（mm）											执行器型号（仅供参考）
公称通径 DN	L	H	D（0.6）	D（1.0）	D（1.6）	D1（0.6）	D1（1.0）	D1（1.6）	n-d（0.6）	n-d（1.0）	n-d（1.6）	执行器型号（仅供参考）
50	108	82.5	140	165	165	110	125	125	4-14	4-18	4-18	GTD-63
65	112	92.5	160	185	185	130	145	145	4-14	4-18	4-18	GTD-63
80	114	100	190	200	200	150	160	160	4-18	8-18	8-18	GTD-83
100	127	110	210	220	220	170	180	180	4-18	8-18	8-18	GTD-83
125	140	125	240	250	250	200	210	210	8-18	8-18	8-18	GTD-110
150	140	142.5	265	285	285	225	240	240	8-18	8-22	8-22	GTD-110
200	152	170	320	340	340	280	295	295	8-18	8-22	12-22	GTD-127
250	250	197.5	375	395	405	335	350	355	12-18	12-22	12-26	GTD-160
300	270	222.5	440	445	460	395	400	410	12-22	12-22	12-26	GTD-160或AW13
350	290	252.5	490	505	520	445	460	470	12-22	16-22	16-26	AW13
400	310	282.5	540	565	580	495	515	525	16-22	16-26	16-30	AW17
450	330	307.5	595	615	640	550	565	585	16-22	20-26	20-30	AW17
500	350	335	645	670	715	600	620	650	20-22	20-26	20-33	AW17
600	390	390	755	780	840	705	725	770	20-26	20-30	20-36	AW20
700	430	447.5	860	895	910	810	840	840	24-26	24-30	24-36	AW20
800	470	507.5	975	1015	1025	920	950	950	24-30	24-33	24-39	AW28
900	510	557.5	1075	1115	1125	1020	1050	1050	34-30	28-33	28-39	AW28
1000	550	615	1175	1230	1255	1120	1160	1170	28-30	28-36	28-42	AW35
1200	630	727.5	1405	1455	1458	1340	1380	1390	32-33	32-39	32-48	AW40

订货须知：
一、①D641X气动法兰式软密封蝶阀产品名称与型号②D641X气动法兰式软密封蝶阀口径③D641X气动法兰式软密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D641X气动法兰式软密封蝶阀型号，请按D641X气动法兰式软密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
