一、产品[D643H多层次三偏心气动蝶阀]的详细资料：

产品名称：多层次三偏心气动蝶阀

产品型号：D643H

产品概述：D643H法兰式金属硬密封气动蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。D643H法兰式金属硬密封气动蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成，也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动金属密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

二、D643H法兰式金属硬密封气动蝶阀特点：

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本阀门采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

三、D643H法兰式金属硬密封气动蝶阀采用标准：

四、D643H法兰式金属硬密封气动蝶阀零部件材料：

五、D643H法兰式金属硬密封气动蝶阀主要技术参数：

六、D643H法兰式金属硬密封气动蝶阀主要性能规范：

七、三偏心金属密封蝶阀的密封原理：
  三偏心蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生磨擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致性。
三重偏心几何形状：
偏心1：阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，着就免受阀开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
使用寿命更长的无磨擦密封
（1）作为标准配置，阀座采Cr13合金或钨络钴合金硬面。
（2）密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。
关闭期间的扭距产生阀座力，并均匀一致的作用在整个圆周围。弹性密封弯曲并充满活力，保持了阀座的形状。压缩力沿着周长均匀作用，使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或阔张，避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

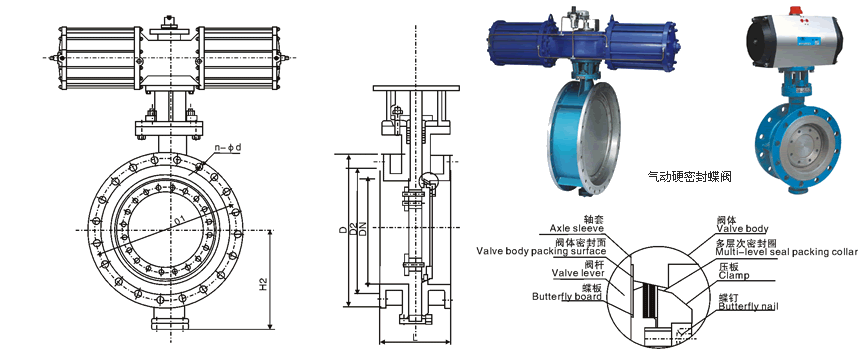

八、D643H气动法兰蝶阀结构图：

九、D643H气动法兰蝶阀主要尺寸及常用执行器配置：

订货须知：
一、①D643H多层次三偏心气动蝶阀产品名称与型号②D643H多层次三偏心气动蝶阀口径③D643H多层次三偏心气动蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D643H多层次三偏心气动蝶阀型号，请按D643H多层次三偏心气动蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
