D981F/X电动卫生级快装蝶阀_电动蝶阀_蝶阀系列

产品汇总

D981F/X电动卫生级快装蝶阀

- 产品型号:
- D981F/X电动
- 产品口径:
- 20-150mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[D981F电动卫生级快装蝶阀]的详细资料：

产品名称：电动卫生级快装蝶阀,D981F电动卫生级快装蝶阀,D981X电动卫生级卡箍蝶阀

产品型号：D981F、D981X

产品概述：D981卫生级电动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使电动卫生蝶阀打开和维修快捷容易，使过程停机时间缩短。凯斯特卫生级电动蝶阀广泛应用于如食品、制药、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

D981电动卫生蝶阀具有以下特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、构紧凑、装拆方便、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D981F电动卫生级快装蝶阀

二、卫生级电动蝶阀主要技术参数：

公称通径DN	50	65	80	100	125	150	200	250	300	350	400
动作范围	0～90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213－92，为Kv值的10-4
环境温度oC	－20～60oC
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1、350:1
配用执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三、卫生级电动蝶阀执行器参数及特点：

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

四、卫生级电动蝶阀主要性能指标：

公称通径	DN（mm）	15～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、油品、食品等
连接形式	快装式、卡箍式、外螺纹、焊接式

五、卫生级电动蝶阀主要零件材料：

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

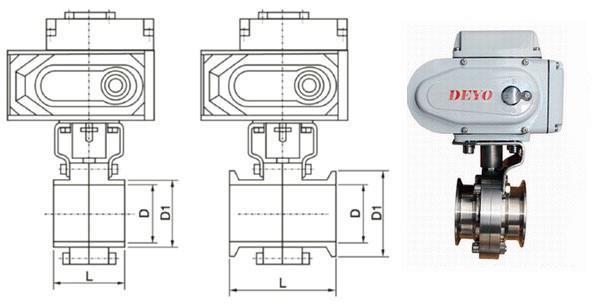

六、卫生级电动蝶阀主要外形尺寸：

公称通径DN	L1	H	L	D	额定功率	额定电流
20	155	187	60	50.5	15W	0.2A
25	155	187	60	50.5	15W	0.2A
32	155	187	60	50.5	15W	0.2A
38	155	191	70	50.5	15W	0.2A
51	155	199	76	64	15W	0.2A
63	155	205	80	77.5	15W	0.2A
76	155	213	84	91	15W	0.2A
89	155	218	90	106	15W	0.2A
102	208	231	104	119	25W	0.5A
108	208	234	108	119	25W	0.5A

订货须知：
一、①D981F电动卫生级快装蝶阀产品名称与型号②D981F电动卫生级快装蝶阀口径③D981F电动卫生级快装蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D981F电动卫生级快装蝶阀型号，请按D981F电动卫生级快装蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
