ST34、ST36直流式T型过滤器

- 产品型号:
- SY型、WSY型、FSY型
- 产品口径:
- 产品压力:
- 产品材质:
联系我们

产品说明

一、产品[ST34、ST36直流式T型过滤器]的详细资料：

产品型号：对焊连接直流式T型

产品名称：过滤器

产品特点：对焊连接直流式T型过滤器,对焊连接过滤器,直流式T型过滤器

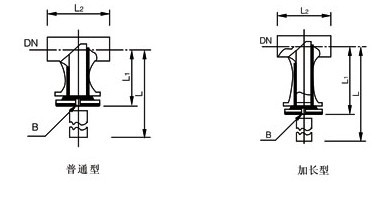

二、凯斯特牌ST34法兰连接直流式T型过滤器公制主要尺寸:(mm)

公称通径 DN	安装尺寸					有效过滤面积(m²)	ST34C		ST34S		重量(Kg)
	D	L	H	H1	I		排放口"B"		排放口"B"		PN1.0	PN2.5	PN4.0
	D	L	H	H1	I		PN1.0、2.5	PM4.0凹面	PN1.0、2.5	PM4.0凹面	PN1.0	PN2.5	PN4.0
50	57	228	136	254	14	0.0029	ZG1/2"	DN20	DN20	DN20	10.7	12.7	13.6
65	76	260	154	294	20	0.0046	ZG1/2"	DN20	DN20	DN20	14.6	16.8	18.9
80	89	292	172	332	23	0.0067	ZG1/2"	DN20	DN20	DN20	18.4	21.4	24.0
100	108	350	203	399	28	0.0102	ZG1/2"	DN20	DN20	DN20	22.5	32.3	38.3
125	133	388	226	449	42	0.0158	ZG3/4"	DN20	DN20	DN20	31.7	45.4	47.2
150	159	434	251	508	60	0.0197	ZG3/4"	DN20	DN20	DN20	40.8	59.3	68.9
200	219	536	310	339	104	0.0374	ZG3/4"	DN20	DN20	DN20	67.2	97.8	140.0
250	273	640	368	768	110	0.0649	ZG3/4"	DN20	DN20	DN20	103.3	149.2	216.2
300	325	744	426	898	132	0.0949	ZG3/4"	DN20	DN20	DN20	128.1	212.9	315.2
350	377	802	461	980	158	0.1227	ZG3/4"	DN25	DN25	.	166.9	289.1	435.8
400	426	898	517	1100	179	0.1567	ZG3/4"	DN25	DN25	.	231.0	390.9	645.9
500	529	1078	623	1339	227	0.2499	ZG3/4"	DN25	.	.	342.7	634.0	920.4
600	630	1128	630	1438	277	0.3294	ZG3/4"	.	.	.	444.4	853.0	.

三、凯斯特牌ST34法兰连接直流式T型过滤器英制主要尺寸:(in)

公称通径DN		安装尺寸(mm)					有效过滤面积(m²)	排放口"B"		重量(Kg)
in	mm	D	L	H	H1	I	有效过滤面积(m²)	150Lb	300Lb凸面	150Lb	300Lb
2	50	60.3	278	166	306	14	0.0039	NPT1/2"	DN20	11.3	17.2
2-1/2	65	76.1	314	187	348	20	0.0053	NPT1/2"	DN20	18.9	25.7
3	80	88.9	342	205	384	23	0.0079	NPT1/2"	DN20	22.5	34.6
4	100	114.3	418	246	473	28	0.0133	NPT1/2"	DN20	33.8	55.1
5	125	139.7	460	270	529	42	0.0204	NPT3/4"	DN20	41.9	71.2
6	150	168.3	500	292	581	60	0..0273	NPT3/4"	DN20	54.8	96.4
8	200	219.1	588	340	694	104	0.0462	NPT3/4"	DN20	90.9	149.2
10	250	273.0	690	398	821	110	0.0669	NPT3/4"	DN20	129.9	229.5
12	300	323.9	792	452	949	132	0.1001	NPT3/4"	DN20	192.4	335.6
14	350	355.6	852	485	1023	158	0.1205	NPT3/4"	DN20	262.4	460.5
16	400	406.4	970	547	1166	179	0.1585	NPT3/4"	DN25	345.7	617.4
20	500	508	1148	642	1372	227	0.2438	NPT3/4"	DN25	537.3	958.7
24	600	610	1274	712	1569	277	0.3379	NPT3/4"	DN25	751.8	1445.0

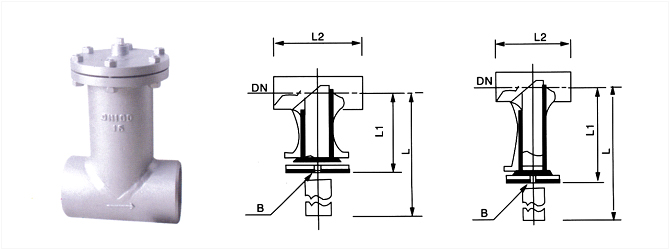

四、凯斯特牌ST36对焊连接直流式T型过滤器公制主要尺寸:(mm)

公称通径 DN	安装尺寸					有效过滤面积(m²)	ST36C		ST36S		重量(Kg)
	D	L	H	H1	I		排放口"B"		排放口"B"		PN1.0	PN2.5	PN4.0
	D	L	H	H1	I		PN1.0、2.5	PM4.0凹面	PN1.0、2.5	PM4.0凹面	PN1.0	PN2.5	PN4.0
50	57	228	136	254	14	0.0029	ZG1/2"	DN20	DN20	DN20	6.22	7.45	7.87
65	76	260	154	294	20	0.0046	ZG1/2"	DN20	DN20	DN20	8.76	10.1	11.6
80	89	292	172	332	23	0.0067	ZG1/2"	DN20	DN20	DN20	10.2	13.7	14.3
100	108	350	203	399	28	0.0102	ZG1/2"	DN20	DN20	DN20	13.9	18.9	21.9
125	133	388	226	449	42	0.0158	ZG3/4"	DN20	DN20	DN20	21.1	28.3	45.2
150	159	434	251	508	60	0.0197	ZG3/4"	DN20	DN20	DN20	28.3	38.7	46.3
200	219	536	310	339	104	0.0374	ZG3/4"	DN20	DN20	DN20	44.6	62.9	93.1
250	273	640	368	768	110	0.0649	ZG3/4"	DN20	DN20	DN20	68.1	97.5	143.1
300	325	744	426	898	132	0.0949	ZG3/4"	DN20	DN20	DN20	93.0	138.7	207.5
350	377	802	461	980	158	0.1227	ZG3/4"	DN25	DN25	.	121.2	188.6	.
400	426	898	517	1100	179	0.1567	ZG3/4"	DN25	DN25	.	184.5	238.9	.
500	529	1078	623	1339	227	0.2499	ZG3/4"	DN25	.	.	.	.	.
600	630	1128	630	1438	277	0.3294	ZG3/4"	.	.	.	.	.	.

五、凯斯特牌ST36对焊连接直流式T型过滤器英制主要尺寸:(mm)

公称通径DN		安装尺寸(mm)					有效过滤面积(m²)	排放口"B"		重量(Kg)
in	mm	D	L	H	H1	I	有效过滤面积(m²)	150Lb	300Lb凸面	150Lb	300Lb
2	50	60.3	278	166	306	14	0.0039	NPT1/2"	DN20	6.80	10.8
2-1/2	65	76.1	314	187	348	20	0.0053	NPT1/2"	DN20	11.2	15.9
3	80	88.9	342	205	384	23	0.0079	NPT1/2"	DN20	13.4	21.0
4	100	114.3	418	246	473	28	0.0133	NPT1/2"	DN20	20.2	32.4
5	125	139.7	460	270	529	42	0.0204	NPT3/4"	DN20	26.5	42.4
6	150	168.3	500	292	581	60	0..0273	NPT3/4"	DN20	35.7	59.0
8	200	219.1	588	340	694	104	0.0462	NPT3/4"	DN20	59.4	82.7
10	250	273.0	690	398	821	110	0.0669	NPT3/4"	DN20	88.1	147.6
12	300	323.9	792	452	949	132	0.1001	NPT3/4"	DN20	126.7	216.9
14	350	355.6	852	485	1023	158	0.1205	NPT3/4"	DN20	175.0	297.1
16	400	406.4	970	547	1166	179	0.1585	NPT3/4"	DN25	228.3	398.8
20	500	508	1148	642	1372	227	0.2438	NPT3/4"	DN25	371.0	627.6
24	600	610	1274	712	1569	277	0.3379	NPT3/4"	DN25	522.2	946.7

订货须知：
一、①对焊连接直流式T型过滤器产品名称与型号②对焊连接直流式T型过滤器口径③对焊连接直流式T型过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的对焊连接直流式T型过滤器型号，请按对焊连接直流式T型过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
