D971J电动衬胶蝶阀

- 产品型号:
- D971J电动
- 产品口径:
- 50-1200mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、碳钢
联系我们

产品说明

一、产品[D971J电动衬胶蝶阀]的详细资料：

产品名称：电动脱硫蝶阀,D941J电动衬胶蝶阀,D971J电动软密封蝶阀

产品型号：D941J、D971J

产品概述：D941J、D971J电动衬胶蝶阀的蝶板安装于管道的直径方向。电动衬胶法兰蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动软密封蝶阀在管道中一般应当水平安装。启标电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D71J电动软密封蝶阀（对夹式）

二、电动衬胶蝶阀产品特点：

（1）采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
（2）密封面耐磨性好（橡胶耐磨性是铜的七倍）。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）橡胶材料无任何毒性，并且抗菌、抗霉。

三、电动衬胶蝶阀主要设计标准：

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

四、电动衬胶蝶阀执行器参数及特点：

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。

五、电动衬胶蝶阀主要零件材料：

零件名称	材料
阀体	球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

六、电动衬胶蝶阀主要性能规范：

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等

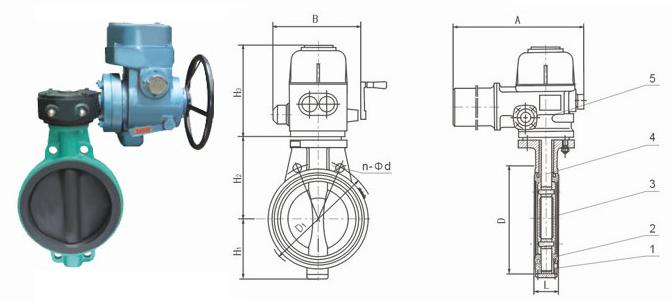

七、电动衬胶蝶阀安装连接尺寸：

公称通经(DN)	主要尺寸				法兰尺寸
	L	L2	H	H1	1.0MPa			1.6MPa
	L	L2	H	H1	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48

八、电动衬胶蝶阀产品选型：

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)

订货须知：
一、①D941J电动衬胶蝶阀产品名称与型号②D941J电动衬胶蝶阀口径③D941J电动衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D941J电动衬胶蝶阀型号，请按D941J电动衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
