D71F卫生级对夹蝶阀

- 产品型号:
- D71F卫生级
- 产品口径:
- 40-100mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[D71F卫生级对夹蝶阀]的详细资料：

产品名称：D71F卫生级对夹蝶阀

产品型号：D71F

产品概述：D71F卫生级对夹蝶阀采用SUS304、316L制作，内外采用镜面抛光设备处理，达到表面精密度要求可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽达到就地清洗的需要。

二、卫生级对夹蝶阀工作原理：

D71F卫生级对夹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。卫生级对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

三、卫生级对夹蝶阀产品特点：

1、采用无死角加工，保证介质的无残留、易清洗等特点。

2、采用优质SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求。

3、本产品广泛应用于食品饮料、乳品、啤酒酿造、生物工程、医药及精细化工等行业。

4、属于高精度卫生级管路，三层高级内部进行镜面抛光处理，容易消毒，防臭，拆洗方便。

四、采用标准：

设计标准：GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

五、卫生级对夹蝶阀主要技术参数：

公称通径	DN（mm）	15～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
连接方式	快装式、卡箍式、外螺纹、焊接式等

六、卫生级对夹蝶阀主要主要零件材料：

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

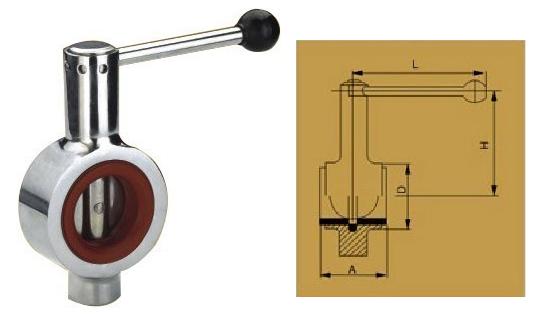

五、卫生级对夹式蝶阀外形尺寸：

D71X对夹式蝶阀	工业标准有:ISO、DIN、IDF、3A、SMS等
Size	A	D	L	H
DN40	38	85	130	122
DN50	39	95	130	127
DN65	42	107	140	133
DN80	43	125	150	142
DN100	46	156	160	158

产品维护使用及安装说明：

1、安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。水平管道、垂直不锈钢角钢管道均可安装。

3、安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。

4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。

5、一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。

订货须知：
一、①D71F卫生级对夹蝶阀产品名称与型号②D71F卫生级对夹蝶阀口径③D71F卫生级对夹蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D71F卫生级对夹蝶阀型号，请按D71F卫生级对夹蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
